解决长虹KFR-25GW/BQ空调无法开机问题的方法
【摘要】：故障分析与检修：根据检修经验，不能开机，而+5V电压又正常时，一般是室内机控制电路有故障。经检查，发现在检测IC31的脚和脚时，空调器突然起动工作。图4-58 长虹KFR-25GW/BQ型空调器开关电源电路原理注：该图仅供参考。经进一步检查，未见有明显元器件损坏，但将8-Hz振荡器换新后，故障排除。当其不良或损坏时，微控制器就不能工作，因而形成不能开机故障。但当振荡器呈开路性损坏时，用普通万用表的电阻挡是无法判断的。
故障分析与检修：根据检修经验，不能开机，而+5V电压又正常时，一般是室内机控制电路有故障。因此，检修时就应重点检查室内机印制电路。但它主要分为CPU、存储器、开关电源、时钟振荡、复位输入等十几个部分，如图4-59所示。
经检查，发现在检测IC31（T-P87C-40AF）的脚和脚时，空调器突然起动工作。但很快又处于停机状态。因而怀疑时钟振荡或复位电路有故障，其电路原理图如图4-60所示。
图4-58 长虹KFR-25GW/BQ型空调器开关电源电路原理
注：该图仅供参考。

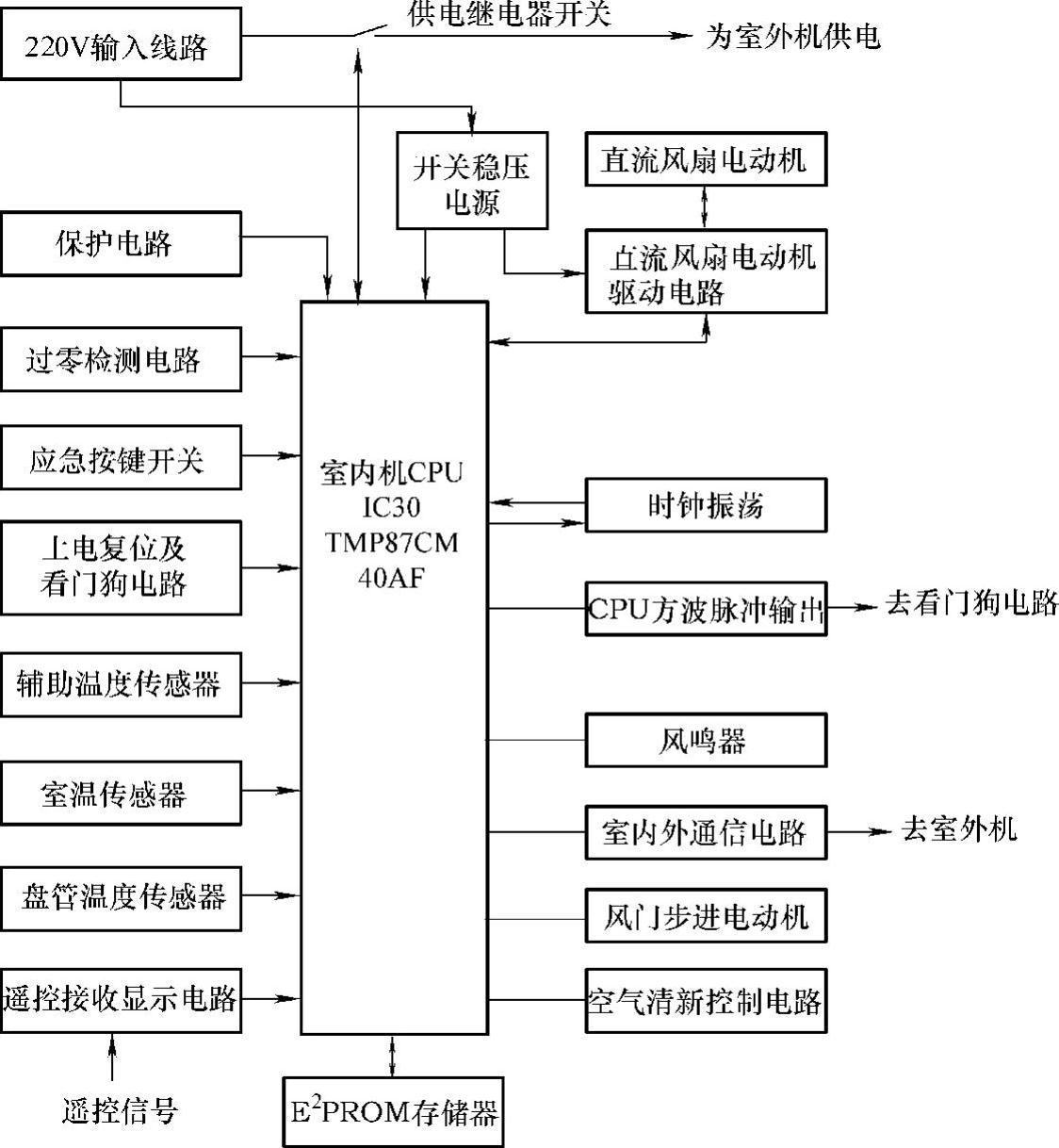

图4-59 室内机控制板的基本功能框图
注：该图仅供参考。

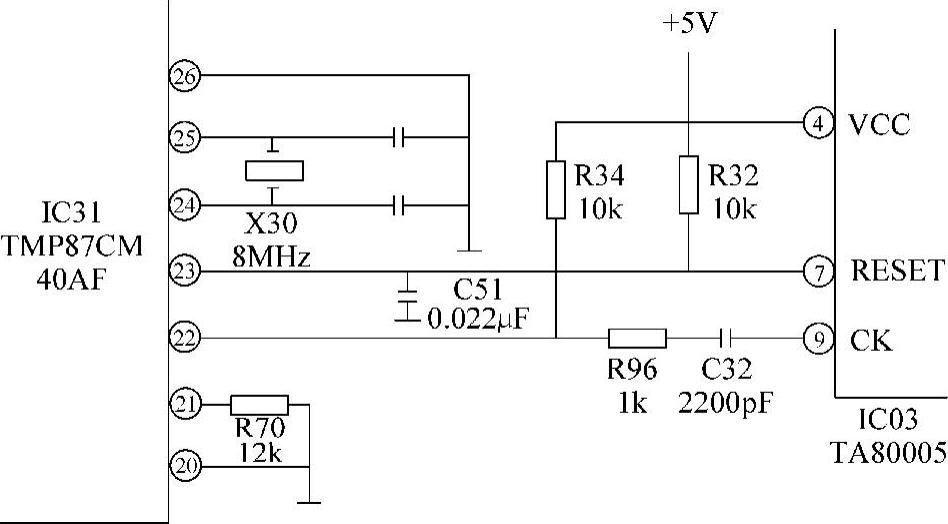

图4-60 微控制器（T-P87C-40AF）时钟振荡及复位电路原理
注：该图仅供参考。
经进一步检查，未见有明显元器件损坏，但将8-Hz振荡器换新后，故障排除。
小结：在图4-60中，IC31（T-P87C-40AF）脚外接的x30为8-Hz振荡器，主要为IC31（T-P87C-40AF）微控制器提供基准时钟频率。当其不良或损坏时，微控制器就不能工作，因而形成不能开机故障。但当振荡器呈开路性损坏时（主要内部引脚开路），用普通万用表的电阻挡是无法判断的。因此，检修时应采用直接代换法。
