海信KFR-40GW/77ZBP型空调器室外机故障排除

2023-06-19 理论教育版权反馈

【摘要】：经检查，最终在更换IP-01后故障排除。检修时应将其直接换新。其中，IGBT是大功率晶体管和场效应晶体管复合组成的器件。如果有一路保护功能动作，IGBT栅极驱动单元就会关闭，并输出一个故障信号，由微控制器识别后发出停机指令。当IGBT的电流超过设定值，且时间超过10ms时，将发生过电流保护，关闭驱动电路，输出故障信号。SC短路保护当负载出现短路或控制系统故障时，流过IGBT的电流会升高，并超过允许值，从而使保护功能动作。

故障分析与检修：根据检修经验，室外机的故障原因一般是IP-基板故障，检修时应重点检查IP-01（SIK621-041）的主要引脚及其外接电路元器件，其电路原理如图4-56所示。

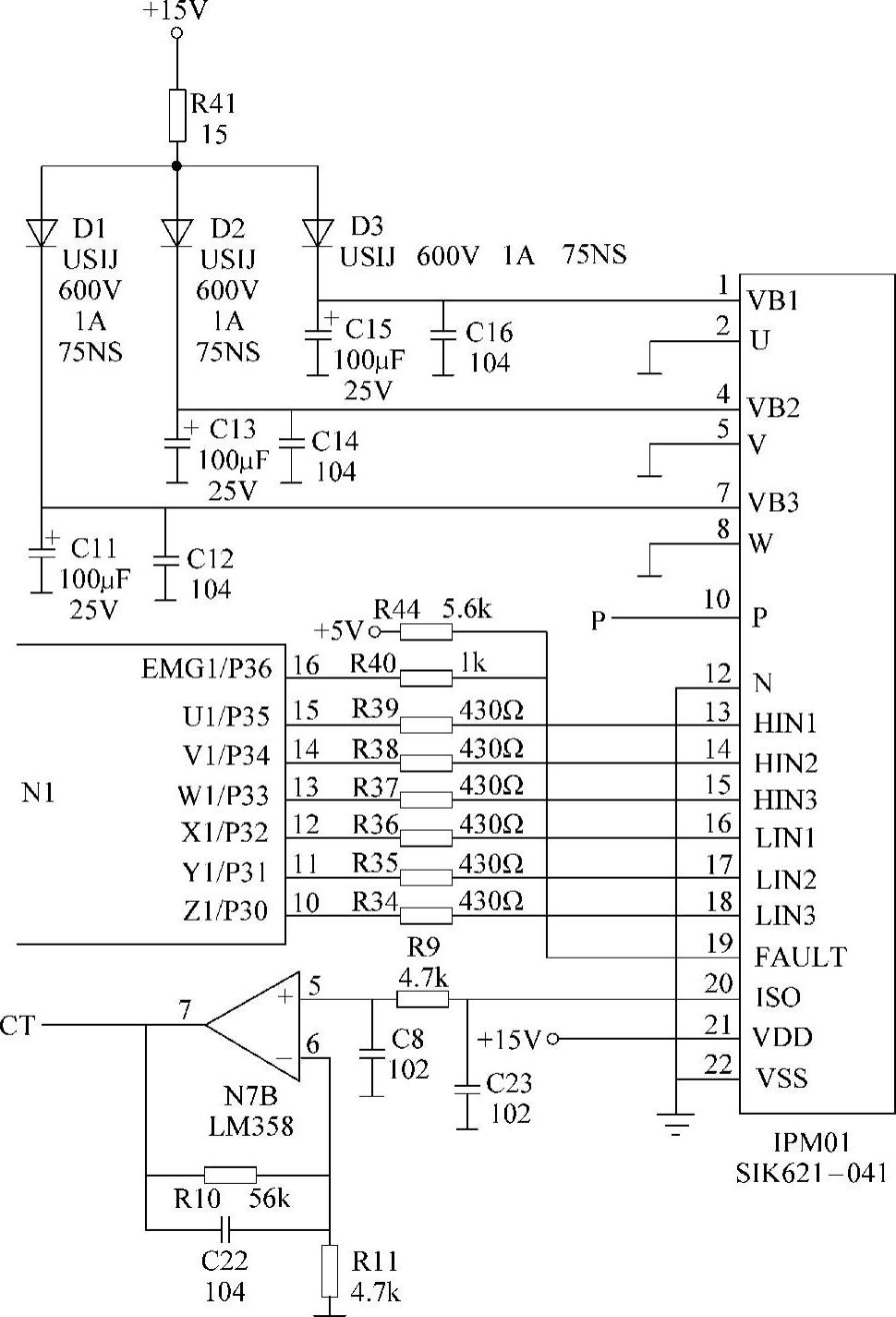

图4-56 IP-01（SIK621-041）应用电路原理图

注：该图仅供参考。

经检查，最终在更换IP-01（SIK621-041）后故障排除。

小结：IP-内置有驱动和保护电路，用以防止系统相互干扰或者过载时损坏功率芯片，其中只要有一个保护电路（过热保护、短路保护、过电流保护等）起作用，IGBT的门极驱动电路就关闭，同时产生一个故障信号。但在IP-故障时，往往是功率输出级电路不良或损坏。检修时应将其直接换新。

了解知识

IPM智能功率模块

IP-是Intelligent Power-odule的缩写词，其中文释义为智能功率模块。它是一种先进的功率开关器件，具有大功率晶体管高电流密度、低饱和电压、耐高压的优点，以及场效应晶体管的高输入阻抗、高开关频率和低驱动功率的优点。同时智能功率模块的内部集成了逻辑、控制、检测和保护电路。因此，智能功率模块使用起来既方便，又减小了系统的体积，大大增强了系统的可靠性。

1.IPM的基本结构

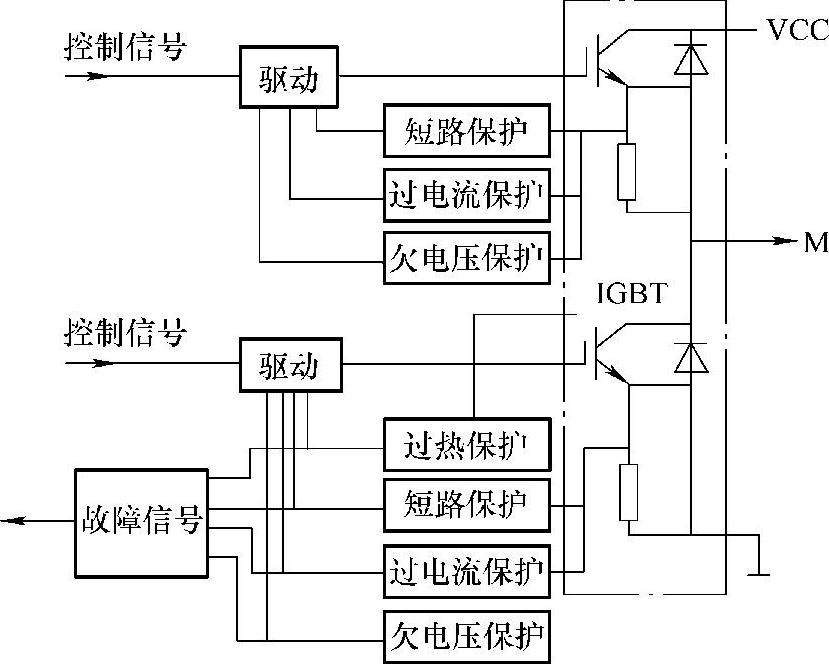

IP-是由高速、低功率的IGBT芯片和优选的门级驱动及保护电路等组成。其基本结构示意图如图4-57所示。其中，IGBT是大功率晶体管和场效应晶体管复合组成的器件。但常见的IP-有H、D、C、R四种类型。H型内部封装一个IGBT；D型内部封装两个IGBT；C型内部封装6个IGBT；R型内部封装7个IGBT。但它们又分为小功率和中、大功率，其中小功率IP-由多层环氧绝缘，而中、大功率IP-使用陶瓷绝缘。
