海信40GW空调通电后指示灯不亮，初步检查熔丝熔断
【摘要】：经检查，最终是IC01击穿，将其换新后故障排除。小结：在图4-55中，IC01与T1、PC02等组成+15V、+12V开关稳压电源电路。当IC01击穿损坏时，应进一步检查PC02光耦合器，必要时将其与IC01一起换新。图4-55 海信KFR-40GW型空调器中﹢15、﹢12V开关稳压电源电路原理图注:该图仅供参考。如室内E2PRO-存储器故障时，显示38。
故障分析与检修：根据检修经验，FUSE3（3.15A）熔丝熔断，一般是+15V、+12V、+5V稳压电源电路有故障，其电路原理图如图4-55所示。
经检查，最终是IC01击穿，将其换新后故障排除。
小结：在图4-55中，IC01（内含场效应开关管）与T1、PC02（TLP521）等组成+15V、+12V开关稳压电源电路。当IC01击穿损坏时，应进一步检查PC02（TLP521）光耦合器，必要时将其与IC01一起换新。
维修资料
海信KFR-40GW型变频空调器指示灯显示内容
1.压缩机运行状态下室外机控制板上的3个LED指示灯的显示内容
在压缩机运转状态下，室外机控制板上的3个LED指示灯不同闪亮或熄灭时，将指示压缩机运行频率受到限制的不同原因，见表4-22。

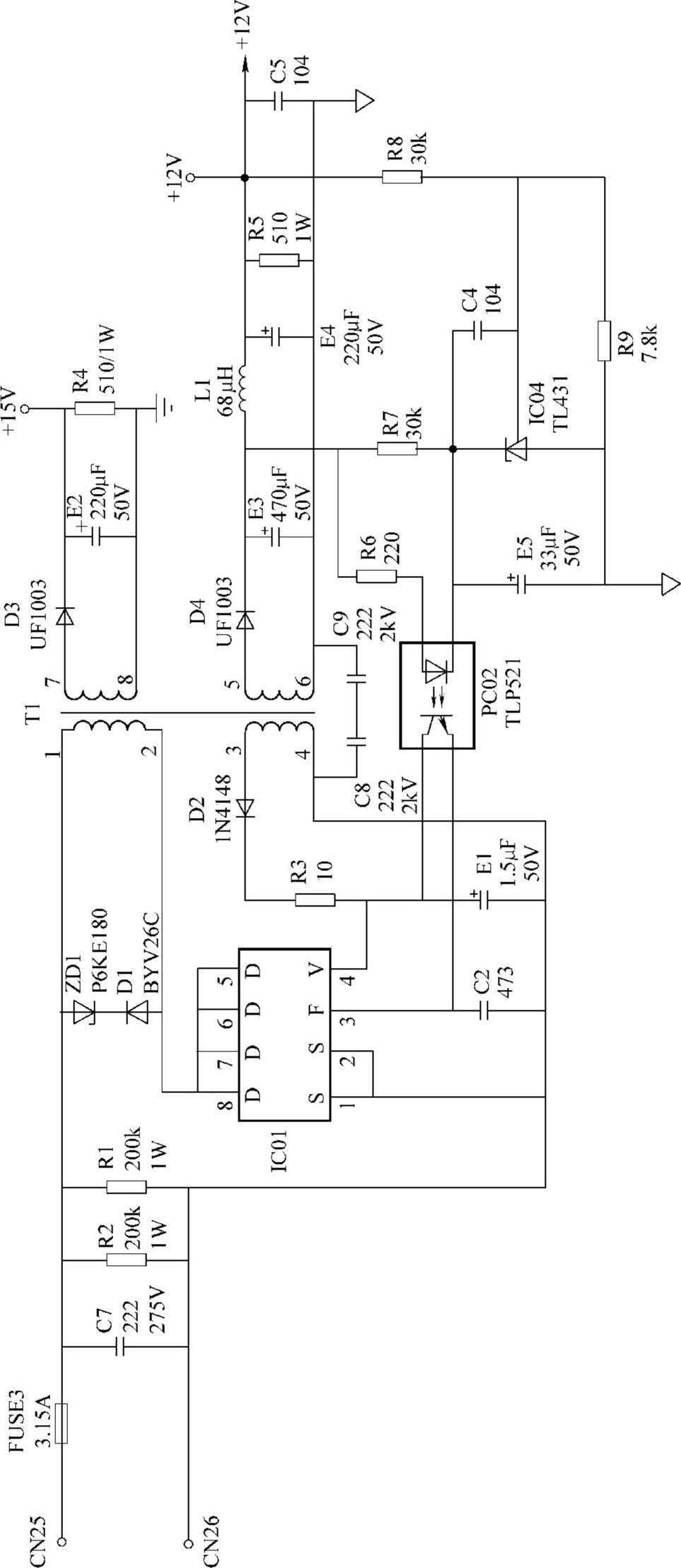

图4-55 海信KFR-40GW型空调器中﹢15、﹢12V开关稳压电源电路原理图
注:该图仅供参考。
表4-22 海信KFR-40GW型空调器压缩机频率受限制时室外机指示灯显示内容
2.压缩机停止运转时室外机控制板上的3个LED指示灯的显示内容
在室外机故障，使压缩机停止运转时，控制板上的3个LED指示灯会有不同的闪亮或熄灭，用于指示不同的故障原因，见4-23所示。
表4-23 海信KFR-40GW型空调器室外机故障且压缩机停止运转时室外机指示灯显示内容
3.室内机LED指示灯显示内容
在空调器故障时，可通过按动遥控器上的传感器切换键或高效键4次，由室内机的4个LED指示的闪亮或熄灭来指示故障原因，见表4-24。

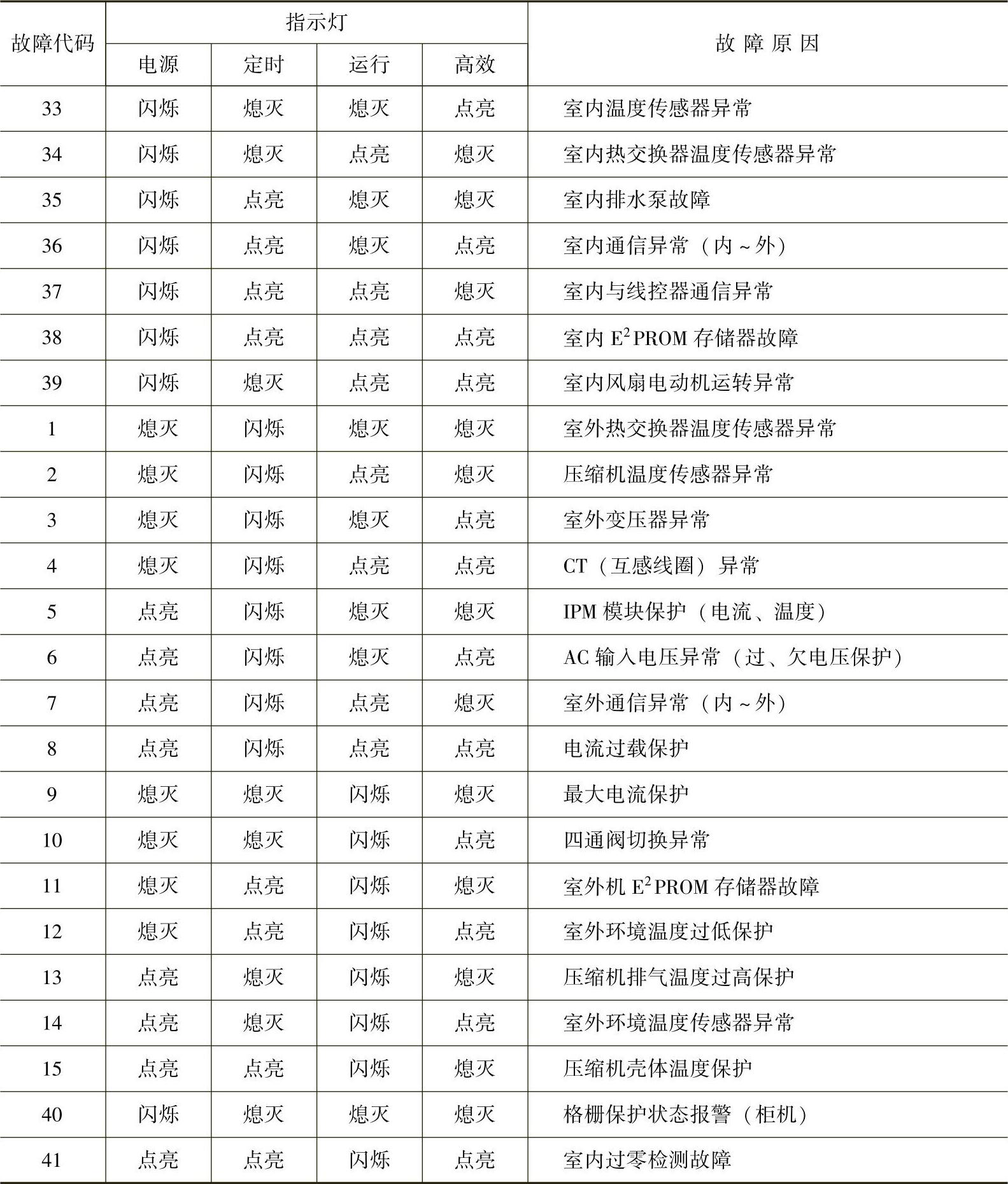

表4-24 室内机LED指示显示内容
注：指示灯闪烁时，亮0.5s，灭0.5s。
室内机使用LCD或VFD显示屏，并能显示数字时，可显示故障的对应代码。如室内E2PRO-存储器故障时，显示38。
有些故障码在特定机型中才存在，否则显示零，且显示时间约为10s。
