海尔KFR23GW/Z2型空调器起动困难

2023-06-19 理论教育版权反馈

【摘要】：因而说明主控板中的微控制器外围电路有故障或微控制器不良。待E4充电结束时，IC1⑦脚电压达到最大值，CPU复位结束，微控制系统进入正常的工作状态。而在复位电容器内部电解液逐渐干枯的过程中，其容量极不稳定，且又逐步下降，因而也就形成了空调器起动困难的故障现象。在图4-49中，CEX1和CEX2主要用于微调振荡频率，可调整振荡器的起振时间。

故障分析与检修：经观察发现，在接通市网电源开机后空调器不能立即正常工作，且工作指示灯跳动不稳，持续一会儿后勉强能够工作。根据检修经验，怀疑+5V供电电压不稳定。但直接检测IC1（E912）（32）脚电压基本正常。因而说明主控板中的微控制器外围电路有故障或微控制器不良。本着先易后难的原则可首先注意检查“四要素”电路。

经逐一检查，发现E4（4.7μF/25V）电解电容仅有较小容量，其实物如图4-47中所示，将其换新后，故障排除。

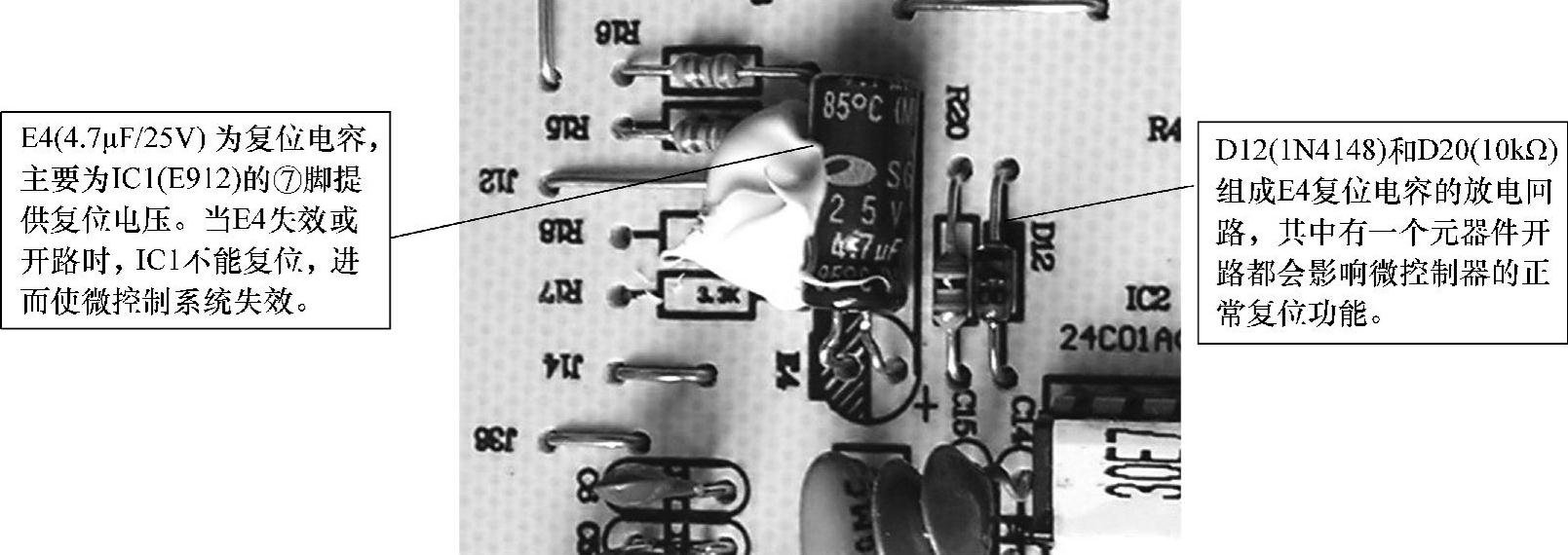

图4-47 复位电容实物图

小结：在图4-47中，E4（4.7μF/25V）电解电容并接在IC1（E912）微控制器的⑦脚与地之间，与D12、R20及+5V电源组成复位电路。

在电路正常状态下，当刚一接通电源时，+5V电压一方面直接加到IC1（E912）（32）脚，为芯片供电；另一方面通过R20为IC1⑦脚供电。在+5V电压通过R20时，首先通过E4到地构成回路，并向E4充电，使IC1⑦脚电压近于零，IC1内部的CPU开始清零，即复位。由于E4的容量较大，其充电时间也较长，故为CPU复位提供了一个充足的时间。待E4充电结束时，IC1⑦脚电压达到最大值，CPU复位结束，微控制系统进入正常的工作状态。

因此，当E4失效、开路或容量大幅度减小时，都会使IC1（E912）⑦脚电压在刚一开机有+5V电压建立时就为高电平或因复位电容的容量减小使IC1⑦脚的低电平时间过短，而使CPU不能复位或复位不正常，因而会使空调器整机不工作或不能正常工作。而在复位电容器内部电解液逐渐干枯的过程中，其容量极不稳定，且又逐步下降，因而也就形成了空调器起动困难的故障现象。但在此种状态下，若反复开关机几次，通过刺激复位电容，有时会使复位电容的充电电压达到要求值，从而使CPU的复位过程结束，微控制系统就能够进入正常的工作状态。

在检修实践中，复位电容的容量减小时，仅用万用表的电阻挡观察其充放电现象是不能判断复位电容是否正常的。因此，在与本例类似的故障检修中，可首先将复位电容直接换新，以绝后患。

了解知识

陶瓷振荡器和晶体振荡器的基本电路

陶瓷振荡器和晶体振荡器是微控制器最常用的时钟振荡器件，其基本电路组成原理图如图4-48和图4-49所示。它们的工作原理基本相同。

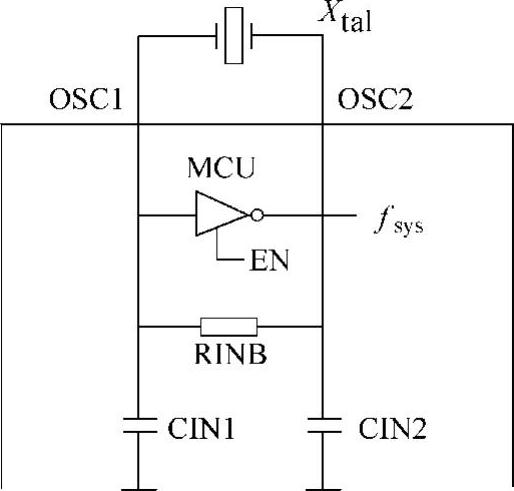

在图4-48中，微控制器（-CU）内部的RINB为偏压电阻，主要用于振荡器的起控工作点调整；CIN1和CIN2为内部振荡电容，它与外接X_tal（陶瓷振荡器）组成贯穿式振荡器。其振荡器的振荡频率由芯片内的EN（使能）参数决定。

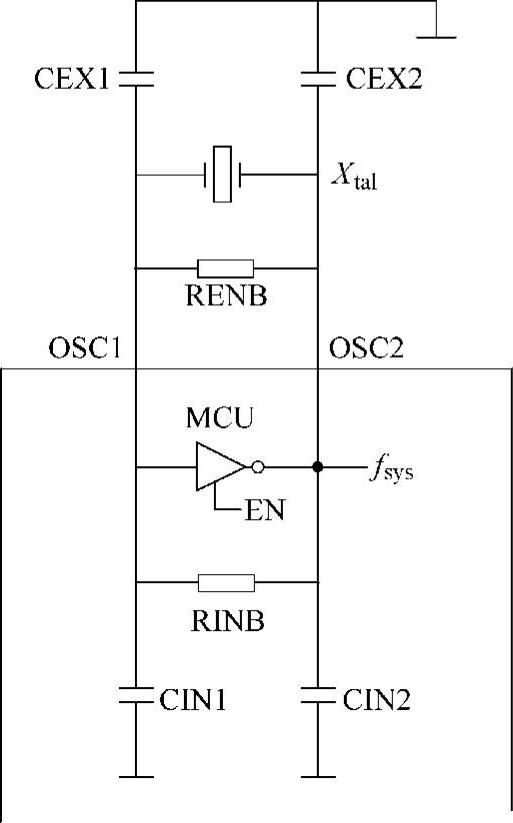

在图4-49中，RENB为外部偏压电阻，它与CEX1、CEX2组成f_sys（频率制式）的补偿电路，可加大振荡电路的负载，能在低压时使振荡器停振，以防止-CU发生在低电压工作的错误现象。在没有低电压的情况下，RENB可省略不用。

在图4-49中，CEX1和CEX2主要用于微调振荡频率，可调整振荡器的起振时间。但设计时可省略不用。

在实际应用中，陶瓷振荡器和晶体振荡器的引脚应尽量短，并安装在与-CU振荡输入输出脚的最近处，并应有VDD或GND（VSS）环路做屏蔽。

在正常工作时，振荡器能够正常起振所需要的延时时间，应保持在1024个振荡器的振荡周期。但在振荡器起振前的温机时间应保持在3～5ms之间。
