海尔KFR23GW/Z2型空调器无法启动的解决方法
【摘要】：故障分析与检修：在检修经验中，空调器不能起动的故障原因一般是供电源电路有故障，因此检修时应首先从检查供电源线路入手。将其焊下检查，发现陶瓷振荡器左侧电极根部有松动现象，因而判断陶瓷振荡器损坏。将其换新后，故障排除。在该机的主控板电路中，陶瓷振荡器与IC1的脚、⑦脚和③脚、④脚等组成了微控制器的“四要素”，其中有一个要素故障或不良，微控制器就不能工作或不能正常工作，并导致空调器整机不工作或不能正常运行。
故障分析与检修：在检修经验中，空调器不能起动的故障原因一般是供电源电路有故障，因此检修时应首先从检查供电源线路入手。
经初步检查，室内的市网电压输入插座正常，输入的交流220V电压也正常。再注意检查空调器室内机的220V电压输入线路也正常。此时拆开室内机外壳，检测220V电压接线柱（见图2-55），有220V电压，但检测其他接线柱始终无控制输出电压。因而说明主控板电路有故障。这时应将主控板拆下对其进行独立检查，其实物图见图2-45，电路原理图见图2-47。
经检查，主控板中的+5V电压和+12V电压均正常，IC1（E912）（32）脚的供电压也正常，再检查IC1（E912）的③脚、④脚总线电压及⑦脚复位电压也未见明显异常，因而怀疑IC1（E912）微控制器不良或损坏。根据检修经验，这时应进一步检查IC1（E912）⑧脚、⑨脚并接的8.0-Hz陶瓷振荡器是否损坏，其实物如图4-45所示。将其焊下检查，发现陶瓷振荡器左侧电极根部有松动现象，因而判断陶瓷振荡器损坏。将其换新后，故障排除。
小结：陶瓷振荡器又称陶瓷谐振器，它是压电陶瓷类的一种频率器件，其主要作用就是将电路中的电能转化为机械能，以产生预定的频率。当这种器件的内部电极松动或接触不良时，在新品中尚能维持工作，但在使用一段时间后，因氧化等因素，就会使其接触阻值逐渐增大，使其停止振荡或振荡频率远偏离设计要求，因而使微控制器不工作或工作异常。但由于该种振荡器的主要特点是在正常状态下的非在线极间阻值为∞，故检修时仅用普通万用表的电阻挡对其极间检测，是不能判断其内部电极是否开路或接触不良的。因此，维修时一般采用直接代换法。
在该机的主控板电路中，陶瓷振荡器与IC1（E912）的（32）脚（+5V供电端）、⑦脚（复位输入端）和③脚、④脚（串行时钟线和数据线接口）等组成了微控制器的“四要素”，其中有一个要素故障或不良，微控制器就不能工作或不能正常工作，并导致空调器整机不工作或不能正常运行。因此，在检修时，当微控制器不工作或不能正常工作时，只有首先确认其“四要素”所涉及的电路元器件均正常时，才可最终判断微控制器损坏或不良。其“四要素”原理图如图4-46所示。

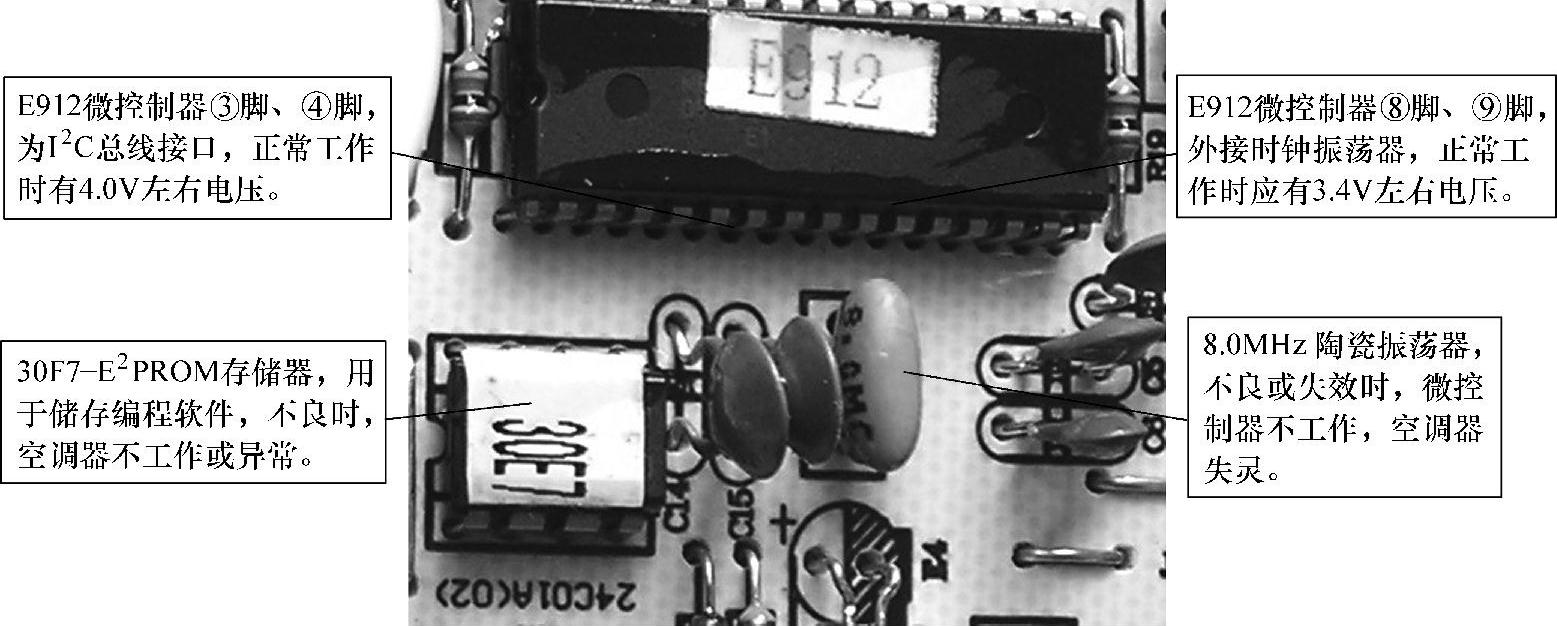

图4-45 微控制器时钟振荡电路实物图

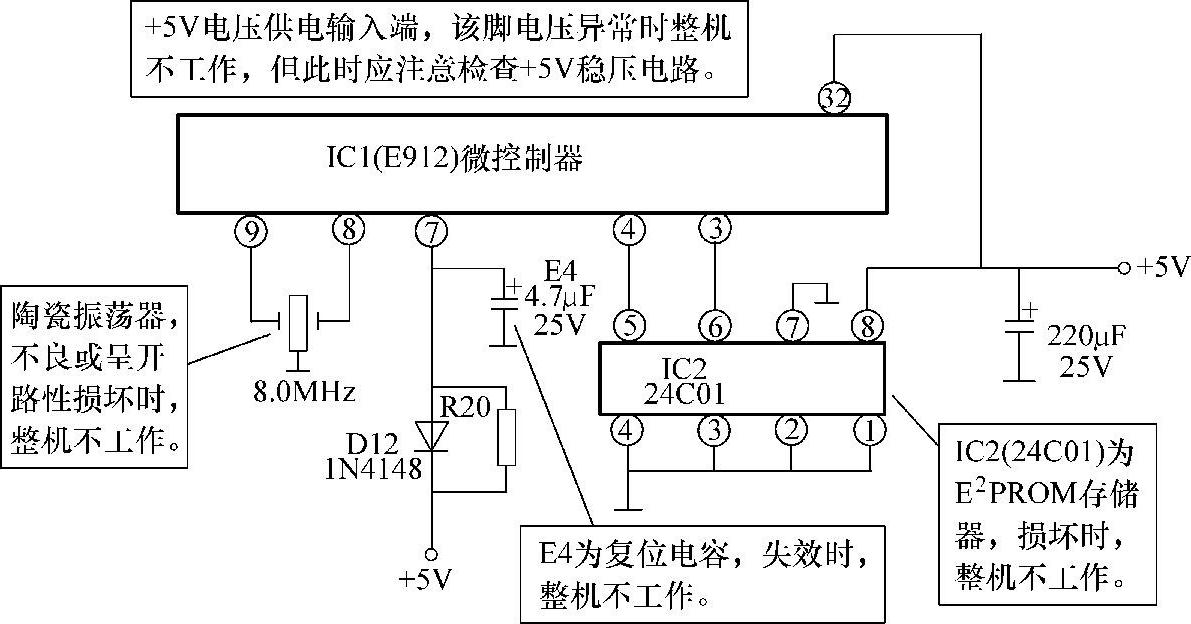

图4-46 “四要素”电路原理图
