制冷系统维修是空调器维修中最为重要的一个环节，其维修质量如何将直接决定空调器整机的工作状态及制冷（或制热）的效果。因此，在制冷系统维修时，必须掌握一些必要的基本操作，如检漏、排堵清洗、抽真空、制冷剂灌注及封口等。

1.检漏的基本方法

检漏的基本方法主要是利用卤素灯、检漏仪或肥皂水等对制冷循环管路进行泄漏检验。

（1）观察检漏法

观察检漏法主要是用肉眼直接观察管路及蒸发器、冷凝器等各接口部位是否有油渍出现。若有怀疑之处，可将怀疑处用干布擦净后，再用干净的白布绕在怀疑处，然后用手挤压，若白布上有油渍，则可判断怀疑处有泄漏。

（2）卤素灯检漏法

卤素灯检漏法是利用卤素灯喷出的火焰进行检测，其原理是利用氟利昂气体与喷灯火焰接触时会分解为氟、氯元素气体，氯气与灯内炽热的铜接触，便产生氧化铜，火焰的颜色便会依据氟利昂气体渗漏的程度（从微漏到严重渗漏）而从浅绿→深绿→紫色。但由于氟利昂遇到明火会产生有毒有害气体（如氯气），故现今在一般情况下已不再使用。目前广为使用的是卤素检漏仪。

（3）卤素检漏仪的检查方法

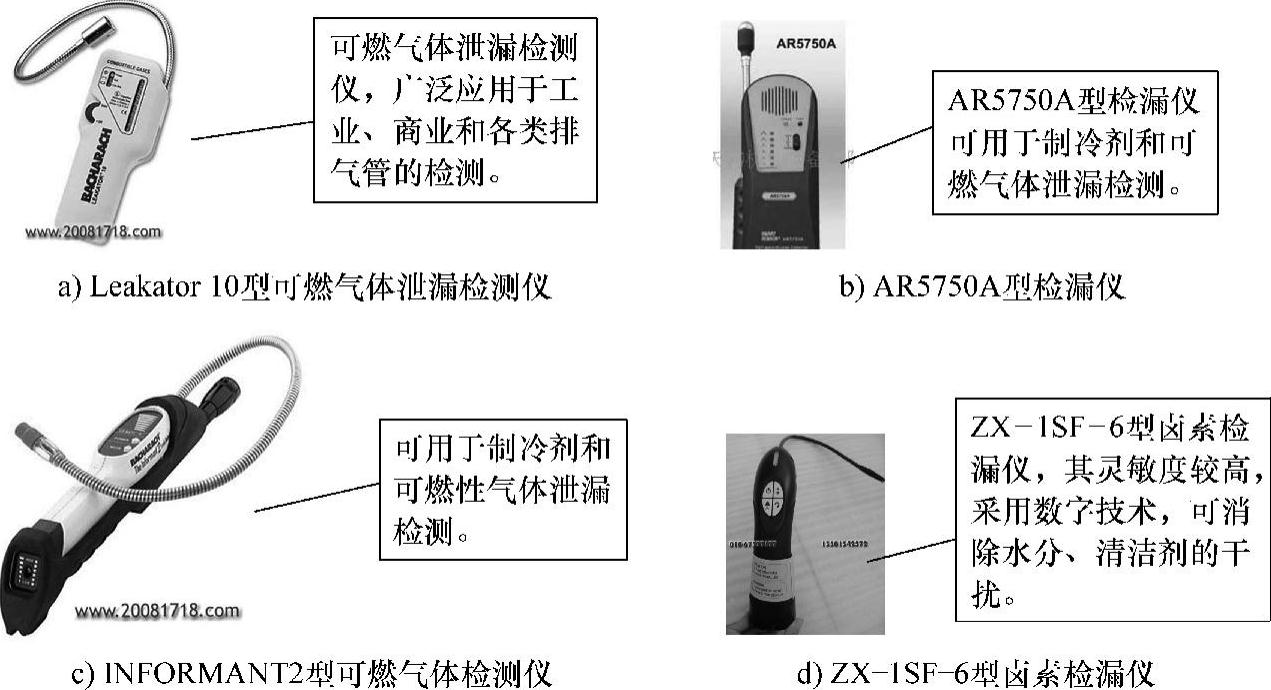

卤素检漏仪（Halide Leak Detector）在工程上又称其为卤素定性检漏仪或卤素泄漏检测仪。它的基本原理是利用卤族元素探索气体存在时，使赤热铂电极发射正离子量增加。目前卤素检漏仪的品牌型号较多，但其工作原理是一致的。其常见型号的实物图如图4-40所示。

图4-40 部分卤素检漏仪实物图

1）卤族元素简介。

卤族元素是指元素周期表中ⅦA族元素。它包括氟（F）、氯（Cl）、溴（Br）、碘（I）、砹（At），简称卤素。卤族元素的特点是在自然界中都以典型的盐类存在（如氯化钠等），故卤族元素是成盐的元素。卤族元素的单质都是双原子的分子，且其物理性质的改变都是很有规律的，它总是随着分子量的增大，使其分子间的色散力逐渐增强，颜色变深，其熔点、密度、沸点、原子体积也依次递增。

2）卤素检漏仪的基本结构及工作原理。

卤素检漏仪主要是利用“卤素效应”而制成。所谓卤素效应，是卤素气体会使金属铂在800～900℃温度下发射正离子的密度急剧增加。因此，卤素检漏仪就主要由传感二极管、加热丝、阴极（外筒）、阳极（内筒）等制成的。其中，阳极均用铂材料制成。故该种检漏仪又称为电子卤素检漏仪，其基本结构示意图如图4-41所示。

图4-41 电子卤素检漏仪基本结构示意图

在图4-41中，当阳极被加热丝加热后会发射出正离子，并辐射在阴极上，使阴极产生出离子流，其离子流由检流计（或放大器）指示出来，同时有音响发出。其中电气部分主要由加热电源、直流电源、离子流放大器、输出显示及便携式的吸气装置电源等组成。

在实际应用中，卤素检漏仪分为两类：一类为传感器（即探头）与被检件相连接的固定式检漏仪，也称内探头式检漏仪；另一类为传感器（即吸枪）在被检件外部搜索的便携式检漏仪，也称外探头式检漏仪。所检漏气体主要是氟利昂，且灵敏度可达3.2×10-9pam³/s。其中便携式检漏仪应用最为普遍。

3）卤素检漏仪的注意事项。

①在应用检漏仪进行检漏时，若泄漏不能测出时，方可调高灵敏度。当复位不能使仪器“复位”时，方可调低灵敏度。

②在被严重污染的区域，应及时复位仪器，以便消除环境对仪器的影响。注意复位时不要移动探头。仪器可根据需要进行任意次复位。

③有风的区域，即使大的泄漏也难发现时，应采取遮挡措施。

④若探头接触到湿气或溶剂时可能会发出报警声。这时应除去湿气及溶剂，或避免接触它们。

⑤在选用一款卤素检漏仪时，首先要认真阅读使用说明书，然后再进行操作。

4）卤素检漏仪的操作方法及注意事项。

①在对空调器制冷系统进行检漏时，应关闭空调器。

②空调器的制冷系统应加入足够的制冷剂，使其在不工作的情况下保持在340kPa以上的压力。但要注意：温度低于15℃时，泄漏可能不能测出。

③被测部件有污染时，注意不要污染探头，也不要用清洁剂或溶剂清洁，否则会影响探头。

④目测整个制冷系统，对有油渍的可疑之处都要逐一检测。检测时要将探头围绕部件周围移动，且速度不大于25～50mm/s，探嘴距部件表面应不大于5mm。待有报警的叫声时，则说明有漏气现象。这时应注意找泄漏点。为准确找到泄漏点，可将仪器离开，重新调节灵敏度到合适位置，然后再对刚检测的部位仔细检查一遍。

（4）肥皂水检漏方法

肥皂水检漏方法既简单又安全。检漏时只需用毛刷蘸上事先准备好的肥皂水，反复涂在被检查的部位即可。同时仔细观察是否有泡沫出现。若有泡沫出现，就说明有泄漏。

（5）灌注氮气检查法

在空调器因泄漏而不能制冷时，其制冷系统中往往已是没有了制冷剂，此时再用检漏仪等检查方法已毫无意义。因此，这时就需要通过三通阀注气口向制冷系统内灌注一定压力的氮气，然后再采用肥皂水检漏方法进行逐步检测，直至找到泄漏点为止。在必要时，可将热交换器拆下灌足氮气，并封口后放在水里检查。这样既安全又准确。

在实践维修中，水中检漏是一种比较简单的检漏方法。一般是在被检测的部件内充入0.8～1.2MPa压力的氮气，然后将其放入50℃的温水中，仔细观察有无气泡产生。有气泡产生处就是泄漏点。这种检漏方法与自行车内胎漏气的检查法相同。只不过是自行车内胎打入的是空气。而制冷部件内则一定是注入氮气，以保证管路内部干燥。

（6）真空检漏法

真空检漏法主要是用于在空调器缺少或没有制冷剂的情况下判断制冷系统中是否有泄漏现象，但它不能判断泄漏位置。最终确认泄漏点时，还需灌注氮气进行检查。

真空检漏的操作方法是：在注剂口接上三通修理阀，其耐压胶管与真空泵连接。然后对制冷系统抽真空。1h后，在真空泵的出气口接上胶管，将胶管的另一端口放入水中，边抽真空边观察胶管口有无气体排出。若始终有气体排出，就说明制冷系统有泄漏故障。真空检查法也可用真空压力表进行观察，其方法是在修理阀上安装一块真空压力表，当抽真空压力为133.3MPa时，关闭三通修理阀门，静置数小时或十几小时后，观察真空压力表的指示数值有否变化。若有变化就说明制冷系统有泄漏故障。观察时间较短时，若真空压力表的指示数值就有变化，说明制冷系统泄漏严重。

2.抽真空及充灌制冷剂

抽真空及充灌制冷剂是制冷系统维修中最为重要的环节。其质量如何将直接关系到空调器能否正常运行。

（1）抽真空

抽真空是在空调器检漏合格后，且在充灌剂量之前的一项重要工作。其主要目的是排除系统中的不凝气体及水蒸气。在实际工作中抽真空的方法是采用真空泵连接室外机组中低压阀（即三通阀）注剂口的单侧抽真空方法。常用真空泵如图4-42所示。真空泵的种类很多，选用时要认真阅读使用说明书。

在维修实践中，对空调器抽真空之前，需对空调器进行打压试验，并将制冷系统中的氮气放出，以便抽真空时能够抽走系统中残留的空气及水分。

图4-42 小型真空泵实物图

在抽真空时，首先通过专用三通充气阀将真空泵与室外机上的低压阀注剂口连接起来，如图4-43所示。当管路连接好后，开动真空泵，空调器内空气与水分被抽出，真空压力表的指针逐渐转向低压读数，约30min（若外界温度低于15℃时，抽真空时间可延长至1h），真空压力表最低压力读数稳定在负压值（绝对压力读数），如图4-44所示。在真空压力稳定后，关闭三通阀，然后再关闭真空泵。这时可静态观察一段时间，如果压力不再回升，就可充注制冷剂。

图4-43 分体式空调器抽真空示意图

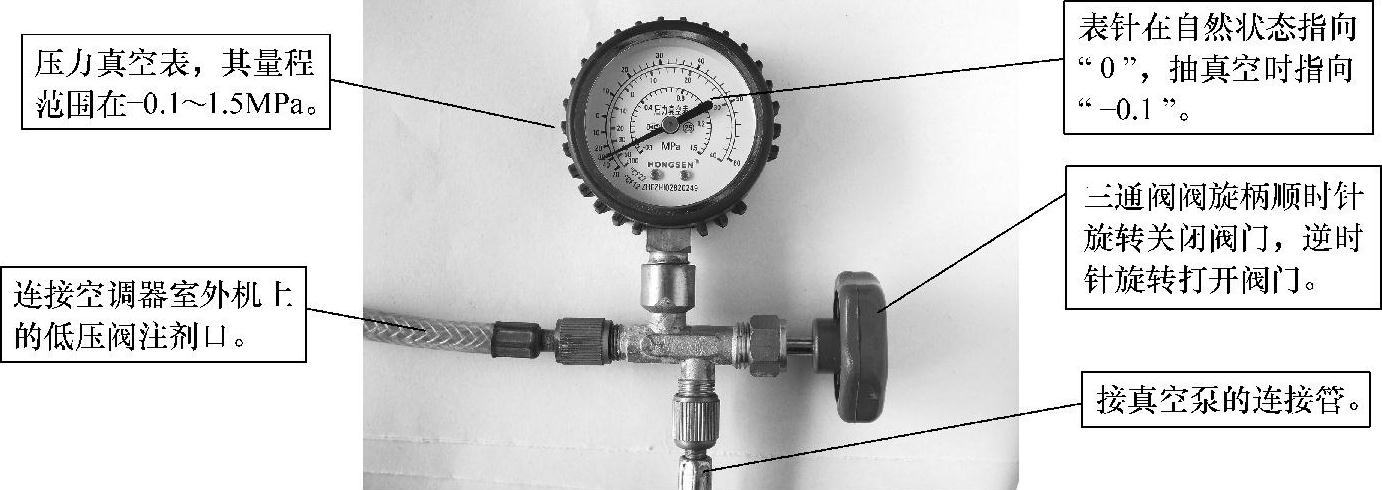

图4-44 CT-488-A型压力真空表连接实物图

注：压力真空表的种类很多，目前电子式压力表比较普遍，应用时可自主选择，但要以满足量程为标准。

（2）充灌制冷剂

充灌制冷剂是在抽完真空的基础上进行的。在抽真空结束后，应将连接管从真空泵上拆下。然后将氟利昂气罐接上，并要保其接口不漏气。在将气罐接好后，打开气罐阀门，并稍松动一下接在三通阀一端的螺母，使其缝隙有制冷剂气体喷出，随后再快速拧紧该螺母。这个过程的目的是为了排出连接管中的空气。但要注意，操作时应手戴防寒手套，严防将手冻伤。之后，即可缓慢打开三通阀上的旋柄开关，并同时起动空调器，让制冷剂在压缩机的运行中缓慢注入。在注入制冷剂时，压力表上的指针开始逐渐离开“-0.1”读数，同时也能听到进气的“吱吱”声。直到压力真空表的指针上升到0.5-Pa左右时，将三通阀上的旋柄开关关闭，再将制冷剂气罐阀门关闭。此后再观察一段时间，若压力指示不足，则可继续补充制冷剂。直到压力稳定后，再关闭室外机上的注剂阀门，拧下连接管，并将封盖帽拧好。至此，充灌制冷剂工作结束。空调器即可正常运行，要注意，充灌制冷剂时要保持压缩机运转。

有关抽真空的其他简易方法（即不用真空泵的方法），以及组装、移动空调器中的排空、收气等方法还较多，这里就不再多述。
