【摘要】：在空调器的维修过程中，常需要一些专用工具，如铜管割刀、胀管扩管器、弯管器、氧气焊接设备等。在空调器制冷循环系统的管路故障维修中，只需手动弯管器就可满足需要，常用手动弯管器如图4-6所示。图4-6 常用手动弯管器实物图注：手动弯管器的类型较多，图中只是其中的一部分。在选用手动弯管器时，能够弯曲的半径应不小于管材直径的三倍。

在空调器的维修过程中，常需要一些专用工具，如铜管割刀、胀管扩管器、弯管器、氧气焊接设备等。在维修工作中若要熟练使用专用工具，就必须进行操作技能训练。

1.铜管割刀

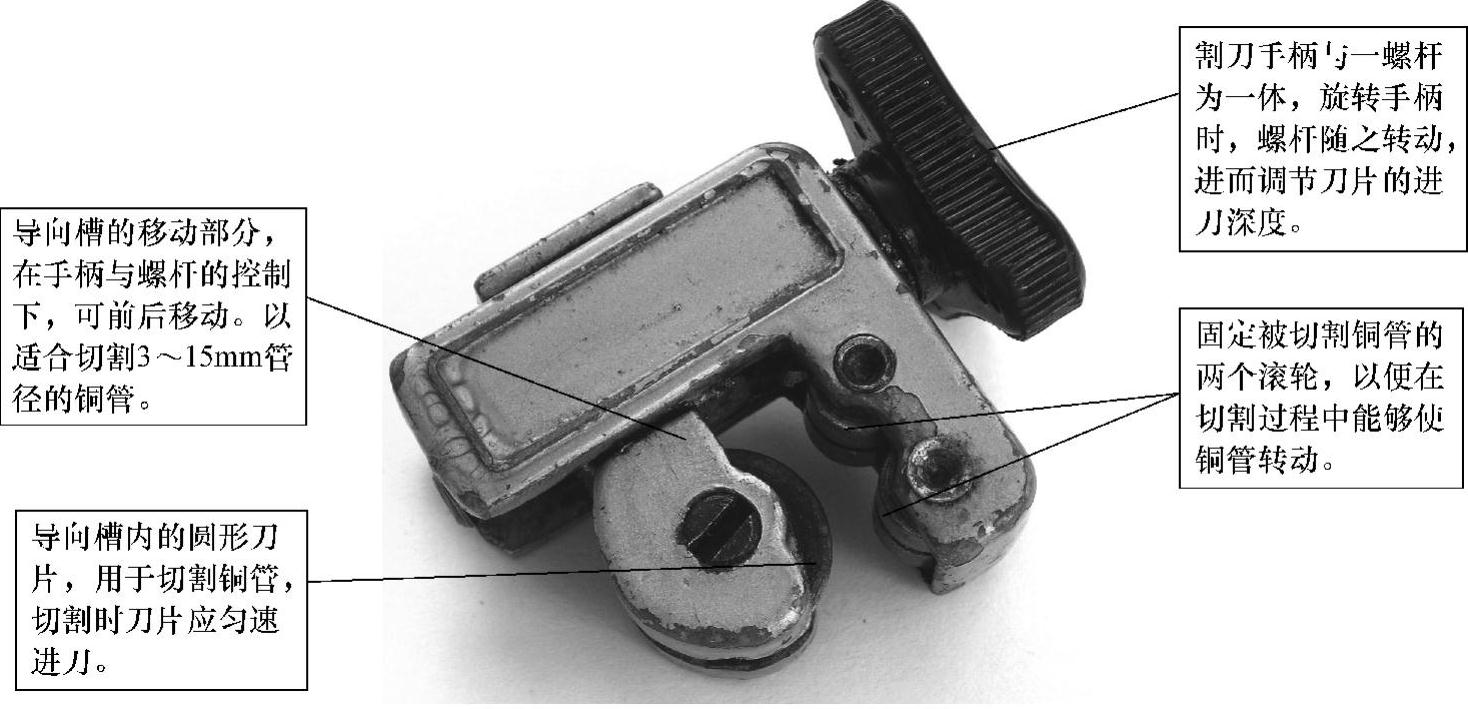

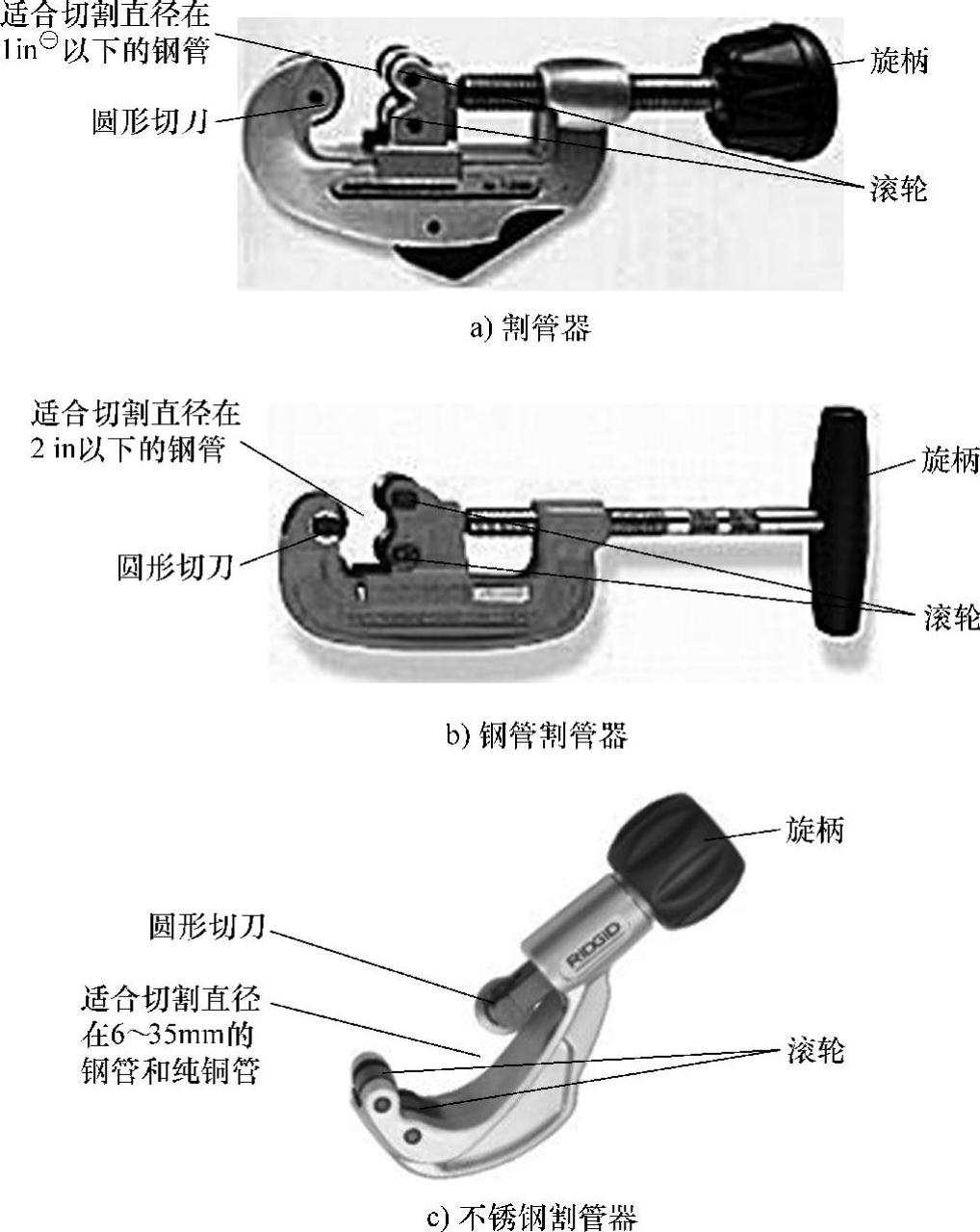

铜管割刀又称为割管器，其种类及规格比较多，并有不同的使用范围。常见的手动割管器如图4-2所示。但在空调器的管路维修中，通常使用微型铜管割刀，如图4-3所示。

图4-2 普通型手动割管器实物图

㊀1in＝0.0254m，后同。

在使用割管器切割铜管时，应首先将待切割的铜管抻直，然后将待切割的铜管放在割刀的导向槽内刀片与滚轮之间，并使刀片与铜管垂直。在铜管切割位置对正刀片后，

即可旋紧割刀手柄，让刀片紧密接触铜管，然后旋转割刀，同时再不断旋紧手柄，以便进刀。在连续旋转进刀后，即可切断铜管，如图4-4所示。

图4-3 微型铜管割刀实物图

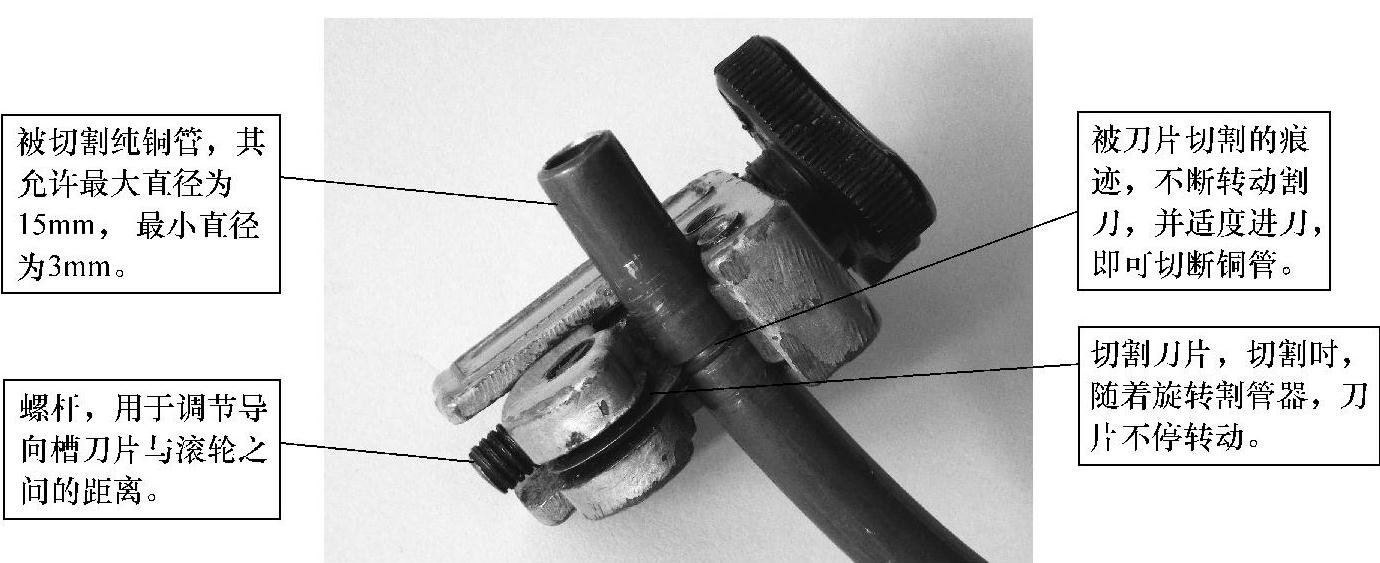

图4-4 使用微型铜管割刀进行切管示意图

在切割铜管过程中，用力不要过大，以避免切断处口径缩小较多。同时要注意进刀速度不要过快，其深度也不要过深，以保证切割断口的平整度和垂直度，避免有铜屑出现。

在实际维修中，一般选用微型铜管割刀就可以满足需要，而且使用起来又比较灵活。

2.弯管器

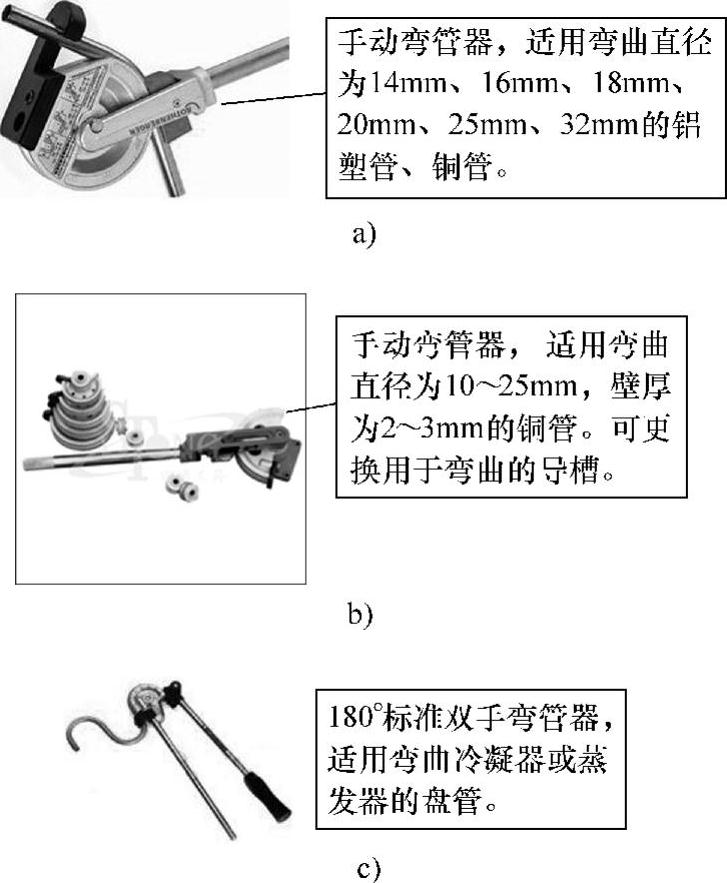

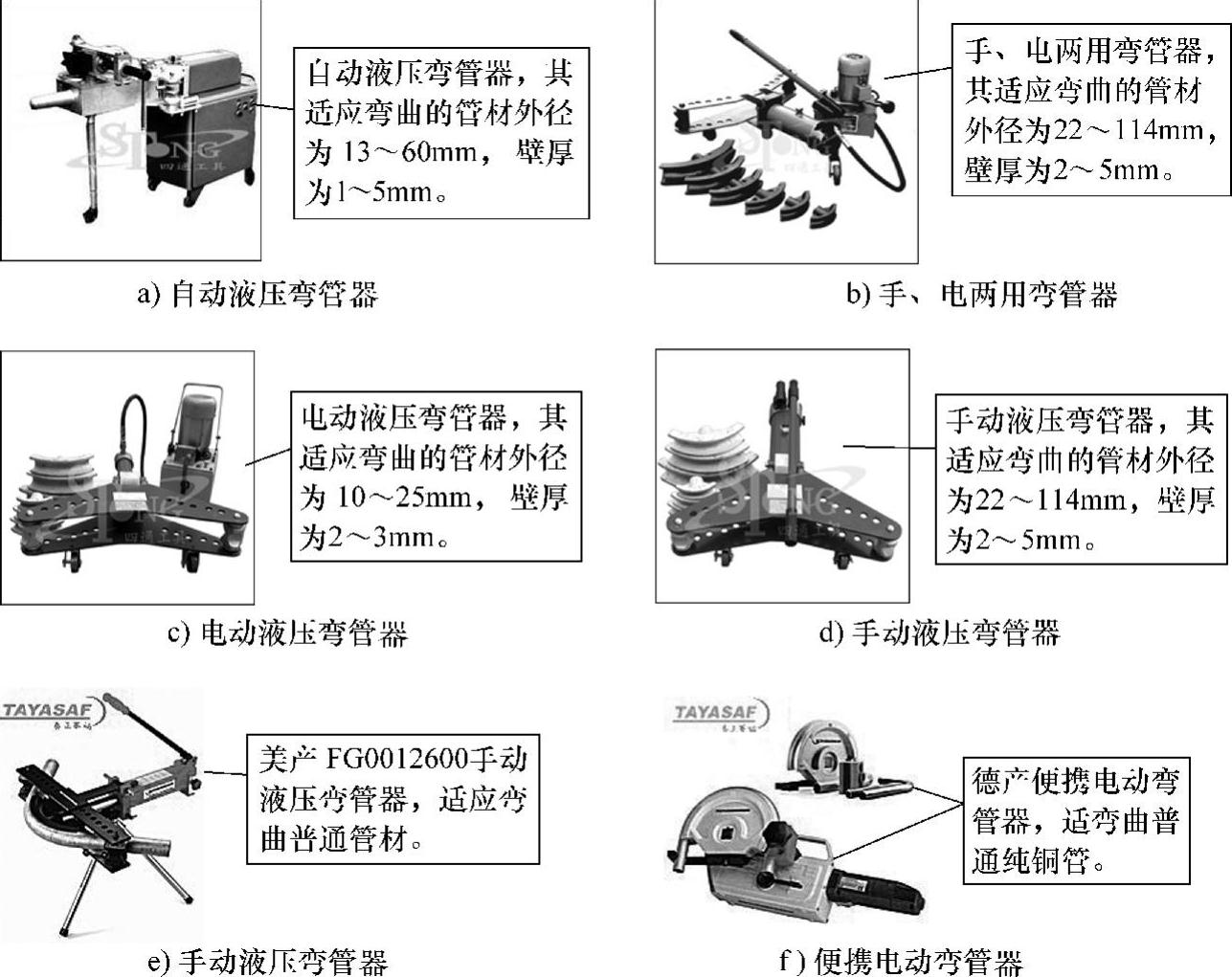

弯管器是一种用于弯曲金属管材的专用工具。它有电动液压和手动液压等多种类型，如图4-5所示。在空调器制冷循环系统的管路故障维修中，只需手动弯管器就可满足需要，常用手动弯管器如图4-6所示。

在弯管时，应先将纯铜管需要弯曲的部位进行退火，然后再把退火部位的铜管插入弯管器的滚轮与导轮之间的槽内，并用紧固螺钉将铜管固定，然后用手将活动杠杆按顺时针方向转动，如图4-7所示。注意，所用弯管器规格应与铜管的直径相符，并注意铜管的弯曲半径不要小于铜管直径的三倍。否则，会因弯曲半径过小而使铜管的弯曲部位压偏或变形，进而影响制冷剂循环流动时的流量。

图4-5 常见电动液压和手动液压弯管器实物图

注：弯管器的类型很多，图中只是一小部分类型。但在选用弯管器时，能够弯曲的半径应不小于管材直径的三倍。

图4-6 常用手动弯管器实物图

注：手动弯管器的类型较多，图中只是其中的一部分。在选用手动弯管器时，能够弯曲的半径应不小于管材直径的三倍。

图4-7 用手动弯管器进行弯曲加工铜管示意图

3.胀管扩管器

胀管扩管器是用于处理纯铜管接口的一种专用组合工具，如图4-8所示。它们都有不同的使用要求。

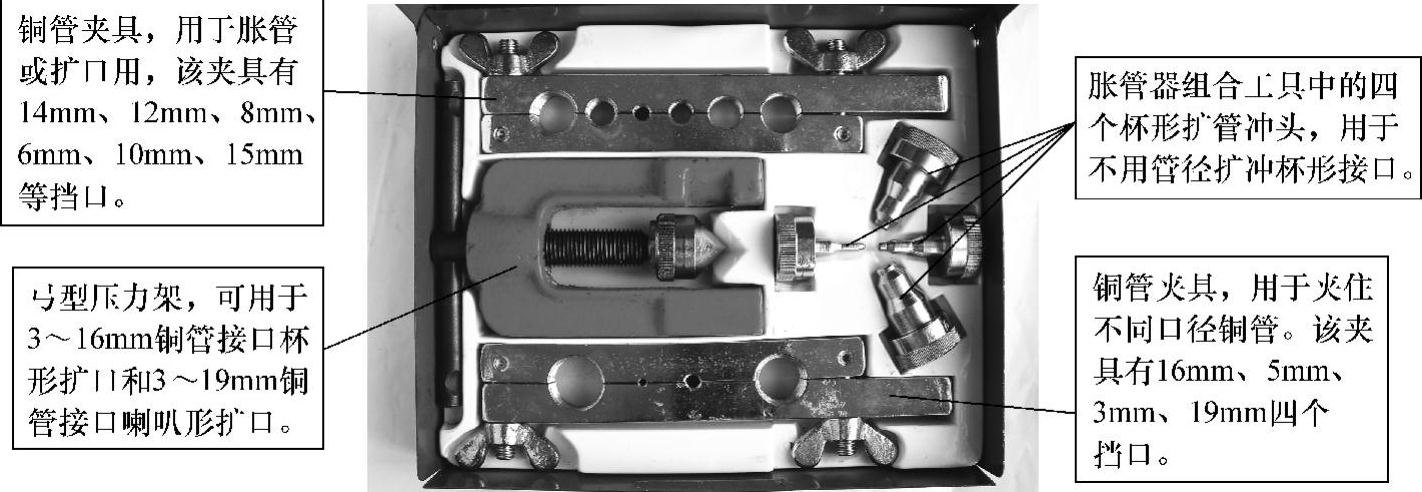

图4-8 胀管扩管器组合工具实物图

（1）胀管器

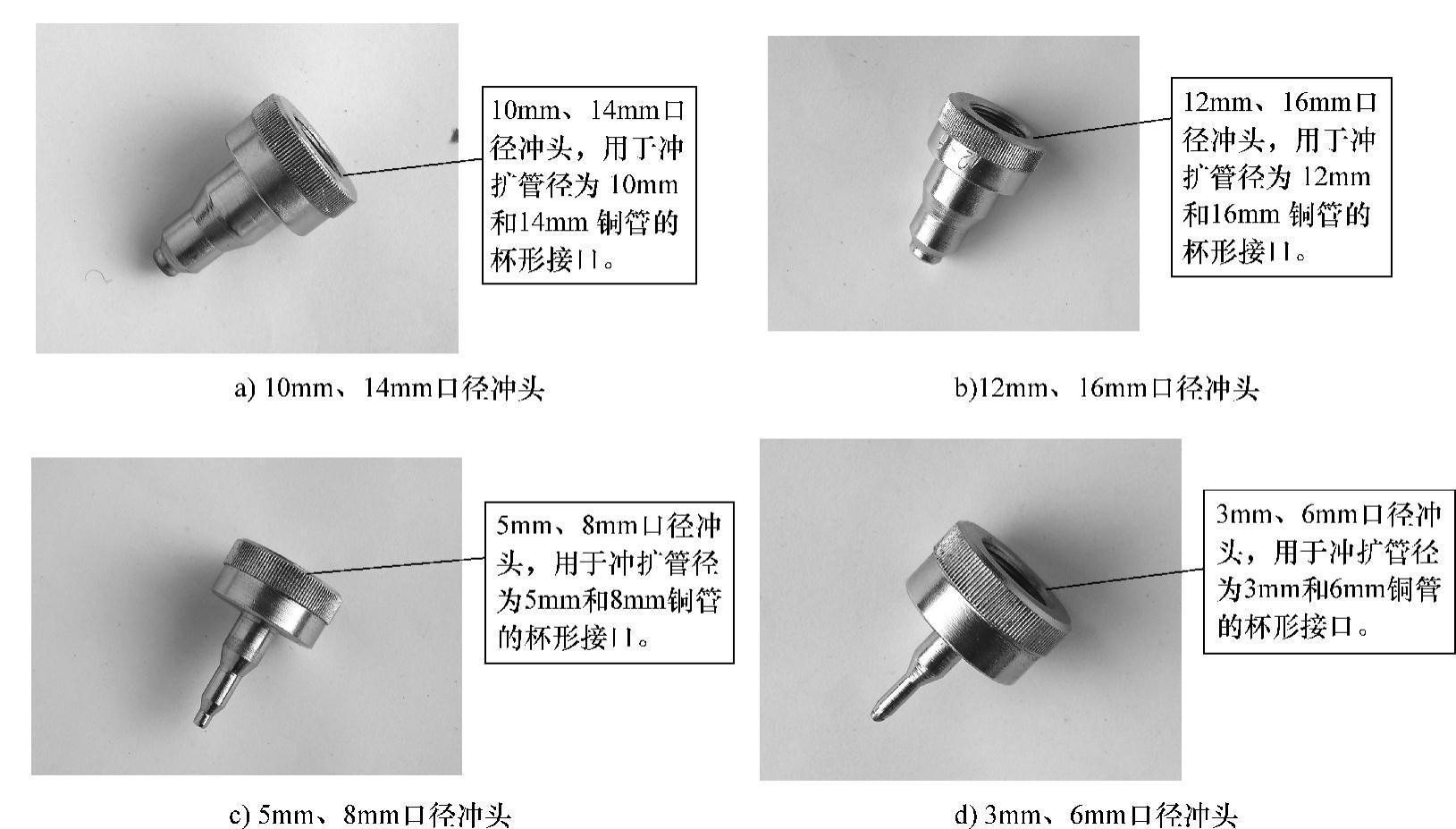

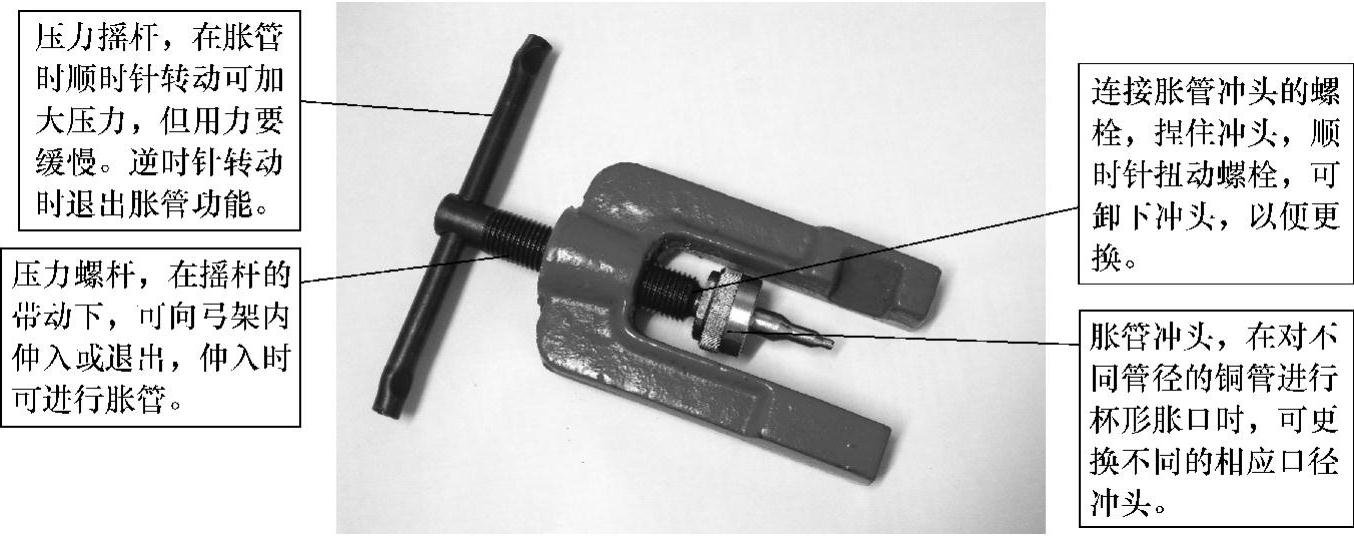

胀管器主要由扩杯形口冲头、夹具及压力调节架等组成，如图4-9所示。但扩杯形口冲头有不同规格及外径，如图4-10所示。

图4-9 胀管器组合实物图

图4-10 胀管用杯形口冲头实物图

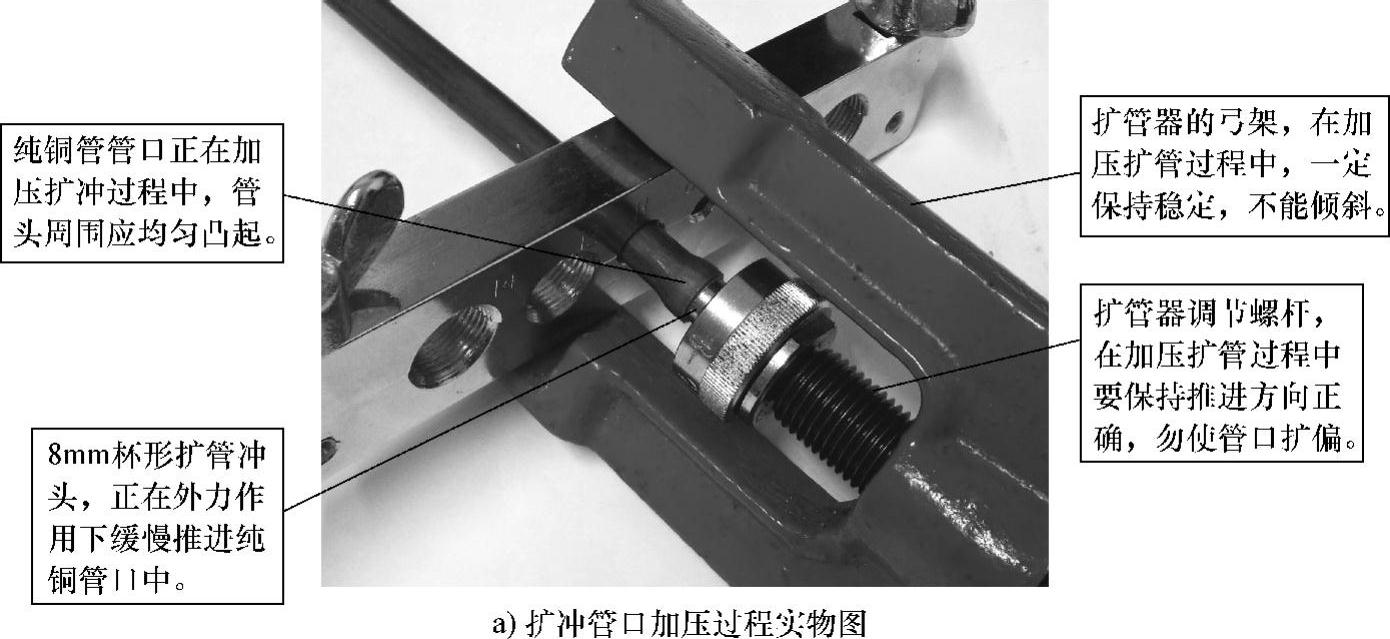

在空调器制冷循环系统的故障检修中，常需要管路焊接，但在焊接前的铜管对口衔接时，需要将一端口扩展为杯形口，以使另一端平直口铜管能有一定的插入深度。其具体操作方法如图4-11～图4-15所示。

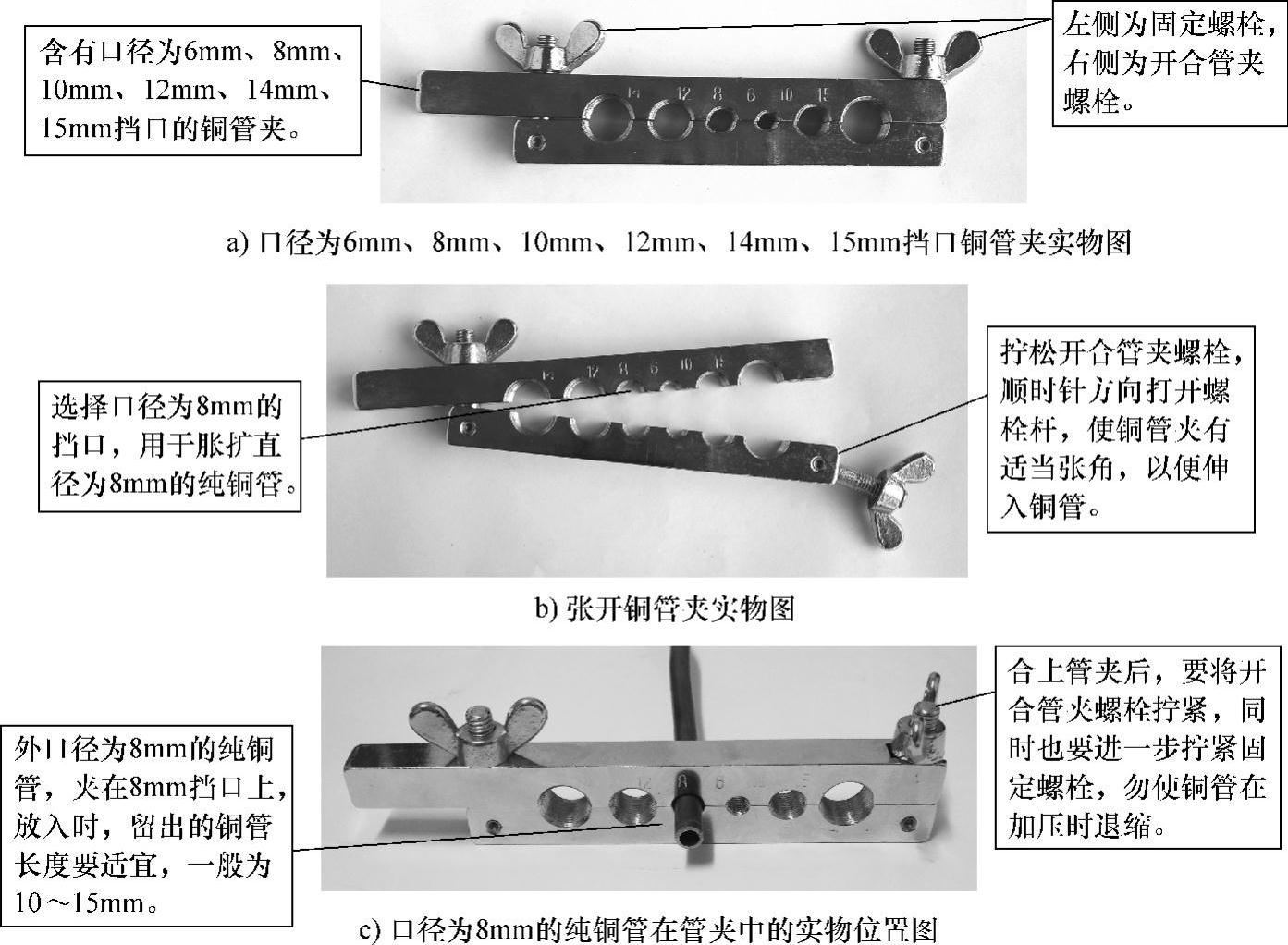

图4-11 铜管夹挡口选择及操作方法实物图

图4-12 纯铜管管口扩冲前的准备过程实物图

（2）扩口器

扩口器主要用于将纯铜管接口冲压成喇叭口状接口，其实物图如图4-16所示。

图4-13 纯铜管管口扩冲过程实物图

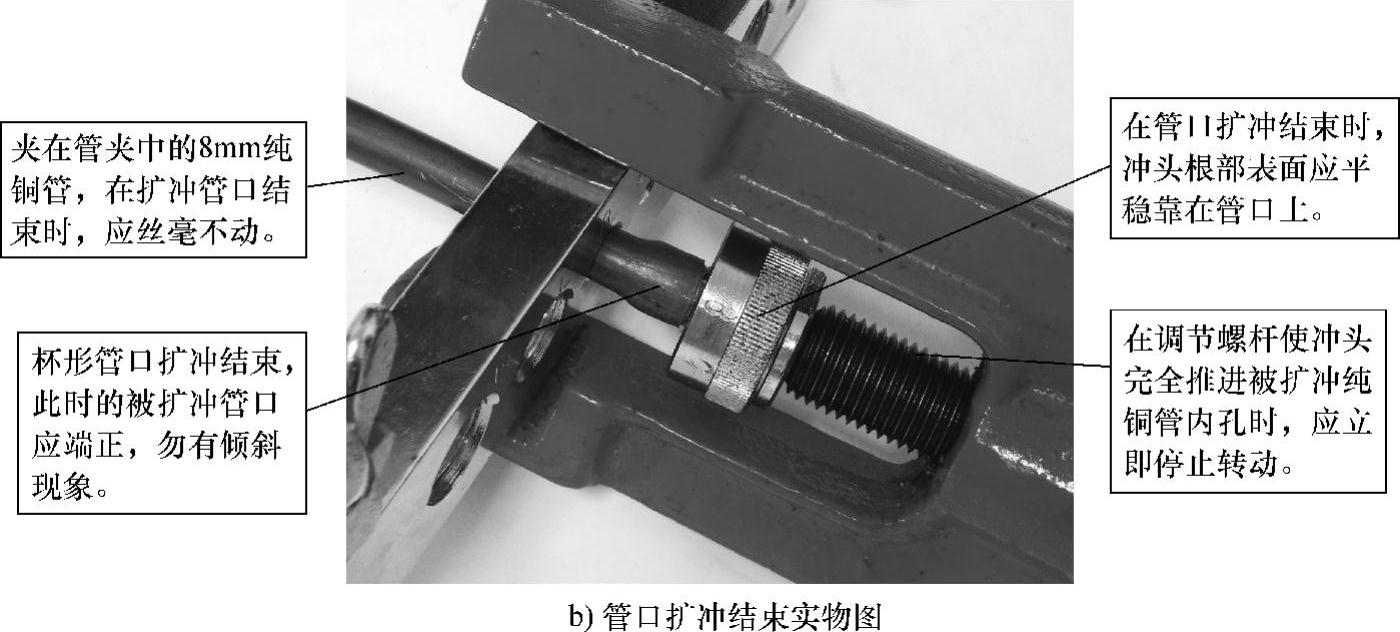

图4-13 纯铜管管口扩冲过程实物图（续）

图4-14 管口扩冲结束后退出扩冲头实物图

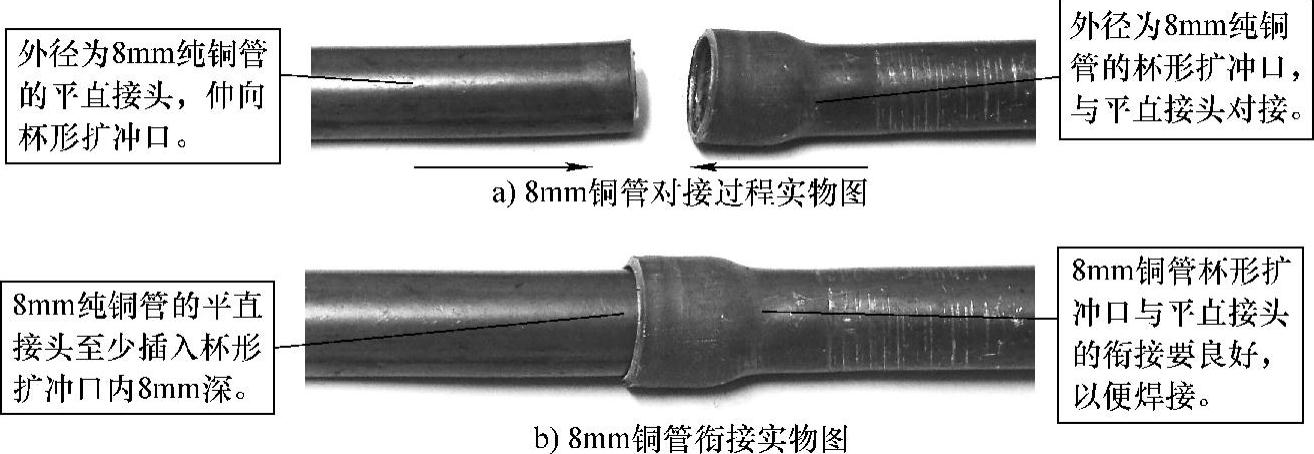

图4-15 铜管杯形扩冲口与直管衔接实物图

在空调器制冷循环系统的故障维修中，往往需要将管口扩展为喇叭口状接口，以便螺栓固定衔接管路。在现场扩口时，需将所选择的合适纯铜管进行退火处理，并将管口割平，去掉毛刺，然后再将铜管放进管夹进行冲压扩展。其操作过程如图4-17所示。

图4-16 扩口器组合实物图

图4-17 纯铜管喇叭口状接口扩展实物图

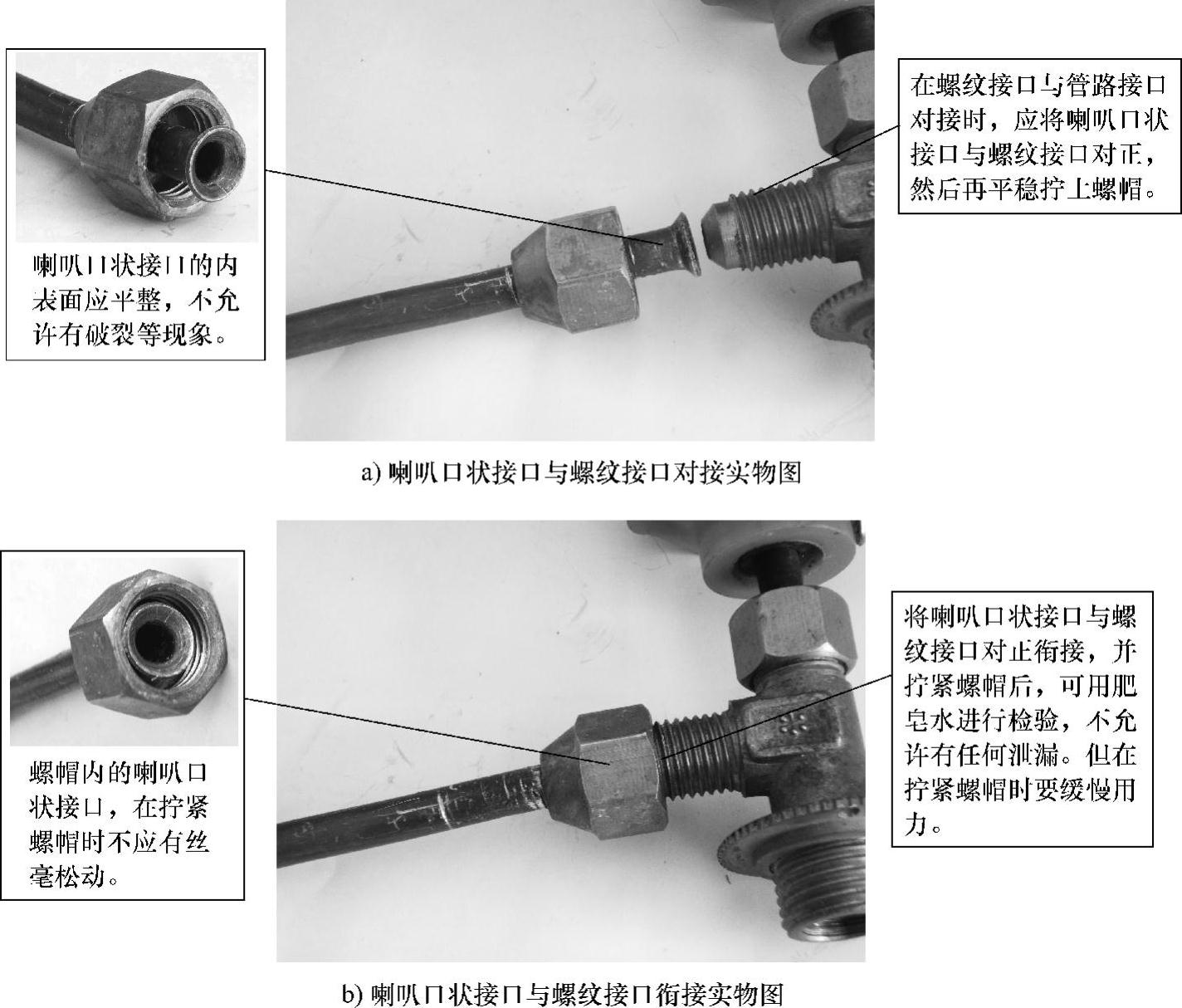

在扩口操作过程中，应慢慢旋动螺杆，保持冲压扩展出的喇叭口均匀光滑，无裂纹、无卷边，且喇叭口直径大小要恰好满足对接螺帽内腔要求，以便与螺纹接口实现完美衔接，如图4-18所示。

在维修实践中，若喇叭口衔接不能达到工程要求，则应将喇叭口割掉，重新进行冲压，直至满意为止。

图4-18 纯铜管喇叭口状接口与螺纹接口衔接实物图
