在分体式空调器中，室外机总需安装在房间外面的自然空间中，并常需要一支架将其固定在墙壁表面或某一平台上。但为了安全，对支架及安装必须有一定的技术要求。

1.安装支架的材料要求

（1）材料及厚度

安装支架使用的材料及所对应的厚度应满足以下要求：

1）角钢材料，其厚度尺寸不小于3mm；

2）镀铝锌钢板材料，其厚度尺寸不小于2.5mm；

3）不锈钢材料，其厚度尺寸不小于2mm。

4）安装支架材料的选用应符合中华人民共和国国家标准GB/T 700—2006中的Q235A性能要求，以及国家标准GB 4706·32—2004的特殊要求。

（2）防锈处理

安装支架表面、紧固件必须进行防锈处理。经过防锈处理后的安装支架与紧固件，应符合中华人民共和国国家标准GB/T 7725—2004中的相关要求。

（3）支架尺寸及承重要求

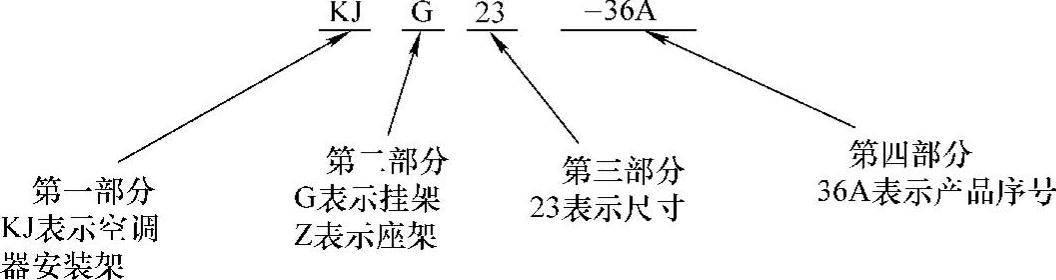

支架尺寸应满足不同品牌、不同型号空调器室外机底座给定的尺寸要求。因此，不同室外机支架有不同的规格型号，如KJG23-36A等。支架型号主要包括四个部分，其划分及含义如图4-1所示。其中第三部分的尺寸是以空调器的制冷量除以100，并取整数位来表示的，如2350W就表示为23。

图4-1 空调器室外机支架型号各部划分及含义

安装支架的承重能力，应符合GB 17790—2008中的相关要求。在安装支架承受载荷后，用人工从左右上下施加力后不得出现扭曲、变形、晃动等。

（4）紧固件的规格

用于安装支架的紧固件，常有螺栓和螺栓套管，所用数量一般不小于六枚。其中，螺栓长度应不小于95mm，螺栓套管长度应不小于65mm，套管厚度应不小于1.5mm。

（5）质量保证与安全使用年限

室外机安装支架及附件的质量保证期应不低于空调器整机质量的保证期。支架表面镀锌钝化的锌层厚度应为5～8μm。用于承载的安全使用年限不应低于空调器整机安全使用年限，并应符合GB 17790—2008中的相关要求。

2.安装支架的检验方法

安装支架在生产单位出厂时，都经过了严格的检验。只有经检验部门检验合格，并附有质量检验合格证、使用说明书、保修单后，方能出厂。因此，再打开包装时，应首先注意检查随箱的合格证件。

（1）检查外形装配尺寸及质量是否符合技术指标的要求。

（2）检查项目

1）包装、附件与标志检查，其技术要求应符合GB/T 191—2008中的相关规定。要注意检查是否有致命缺陷，如短缺或缺项。

2）结构件表面检查，其技术要求主要是视检外观有无变形扭曲、毛边、刮伤、掉漆、喷涂不均匀等。不得有锐边或尖角，避免刮伤手指。

3）标准件检验，其技术要求主要是视检，在承受载荷后用人工扭动不得有扭曲、变形、晃动等现象。

3.支架的安装及要求

支架的安装是安装空调器的一个非常重要的环节，其安装质量直接危及人身及财产安全。因此，对支架安装应有严格要求。

（1）安装面的选择

1）安装支架的安装面应坚固结实，具有足够的承载能力。

2）安装支架的安装面为建筑物的墙壁或屋顶时，其安装面应为实心砖、混凝土或其他强度与混凝土等效的墙壁或屋顶，其材质、结构应符合国标建筑规范的有关要求。

3）建筑物预留的安装支架安装面，应是足够强度的钢盘混凝土结构件，其承载能力不应低于空调器室外机实际重量的四倍。

4）安装面为木质、空心砖或装饰层过厚其强度明显不足时，应采取有效的加固、支撑及减振措施，以防发生危险或影响空调器正常运行。

（2）紧固件的安装及要求

紧固件的安装质量是决定室外机安装支架是否安全可靠的重要因素之一。因此，在使用紧固件进行安装之前，应认真检查安装点是否符合安全标准。

1）用于承载重物的连接螺栓应符合相关标准的要求。膨胀螺栓是由沉头螺栓、胀管、垫圈、螺母等组成的一种特殊的螺纹连接组件。在混凝土等安装面上固定膨胀螺栓时，应根据安装面材质坚硬程度确定安装孔的直径和深度，并选择相应的膨胀螺栓规格。但螺栓杆最大直径不能超过支架上的安装孔内径。

2）紧固在墙壁表面上的膨胀螺栓的位置及数量应依据支架的安装孔数而定。但支架的每侧只少应有三个膨胀螺栓，以保证安装面与安装支架、安装支架与机组之间的连接应牢固、稳定、可靠，且保证螺钉紧固后不松动，要绝对避免室外机滑脱、翻倒或跌落，确保空调器室外机及工作人员安全。

3）安装支架在墙面上安装完毕后，应配备穿墙螺栓与墙内拉衬铁板，以增加安装支架的载重强度。

4.安装支架的牢固检验

在空调器室外机安装架安装完毕后，应在进一步检验牢固可靠后，方可装上室外机。

（1）材料厚度检查

首先去除安装支架检测点表面附着的烤漆，然后用游标卡尺对支架材料的厚度进行检测，其厚度应符合GB/T 700—2006中的相关规定。

（2）膨胀螺栓检查

用游标卡尺检测螺杆的直径应符合GB 17790—2008中的相关规定。安装支架紧固螺钉的直径应不小于ϕ8mm（其长度应不小于30mm，长度应在安装前检查），并有两个直径不小于8mm的垫片和一个直径不小于8mm的弹簧垫片，且螺帽外应有不小于5mm长的螺钉杆头。为防止螺帽松动脱扣，可在螺帽外部螺钉杆周长的三分点处，用尖嘴铳子将螺纹铳起。

（3）承重检验

安装支架安装完毕后，应对其进行加压检验。其检验方法，可在支架上施放室外机重量两倍以上的重物，如石块、水泥块等，并在承重情况下摇动支架。此时，支架不应幌动、断裂、变形或扭曲。

5.安全检查

安全检查是在确认安装支架牢固可靠后，装上室外机的最后检验。空调器室外机组在安装架上安装后，应检查其底脚螺钉的紧固程度，并进一步检查所用螺钉是否符合要求。在一般情况下，底脚螺钉的长度应不小于30mm，直径不小于8mm，并在螺帽内侧应有两个直径不小于8mm的垫片和一个直径不小于8mm的弹簧垫片。

上述文中所提到GB/T 700—2006、GB 4706·32—2004、GB/T 7725—2004、GB17790—2008等文件，均为中华人民共和国的国家标准，有关内容可在互联网上直接查看（笔者曾上网逐一查阅），这里就不予介绍。
