微控制系统的工作原理简介

【摘要】:但它是与遥控器及本机键盘的操作控制同步工作的。有关各继电器的开关控制线路可依实物的具体情况进行分析。在有些空调器中,传感器检测电路有多种形式,用于不同的功能检测,但它们的工作原理是一致的。

伊莱克斯KFR-60LB型分体落地式空调器室内机中,微控制系统主要由IC101(MB89P195A)、IC102(05AH86M ULN2003AN)及一些分立元器件等组成,用于完成键盘扫描、电器开关驱动、温度检测等控制功能。其电路原理图见图3-42。

1.键盘扫描控制功能

键盘扫描控制功能是由主控板中的IC101(MB89P195A)微控制器的⑪~⑮脚与显示控制板中的轻触开关联合来完成的,但它们之间是通过主控板中的CN6插座及引线和显示控制板中的X3插座及引线联系起来的。其中,CN6插座及引线实物图如图3-50所示;X3插座及引线实物图如图3-51所示。本机键盘扫描控制电路原理图如图3-52所示。


图3-50 主控板中CN6插座及引出线实物图

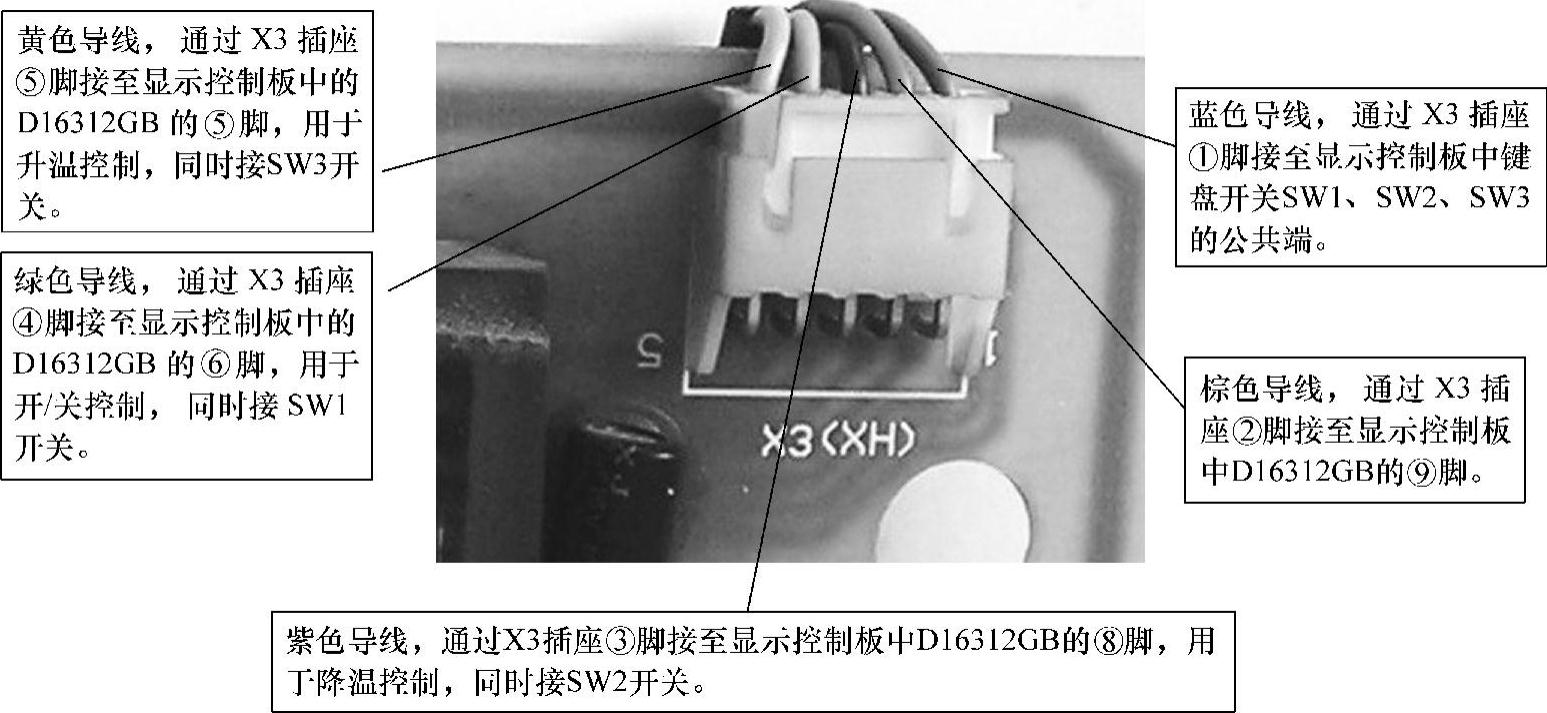

图3-51 显示控制板中X3插座及引出线实物图

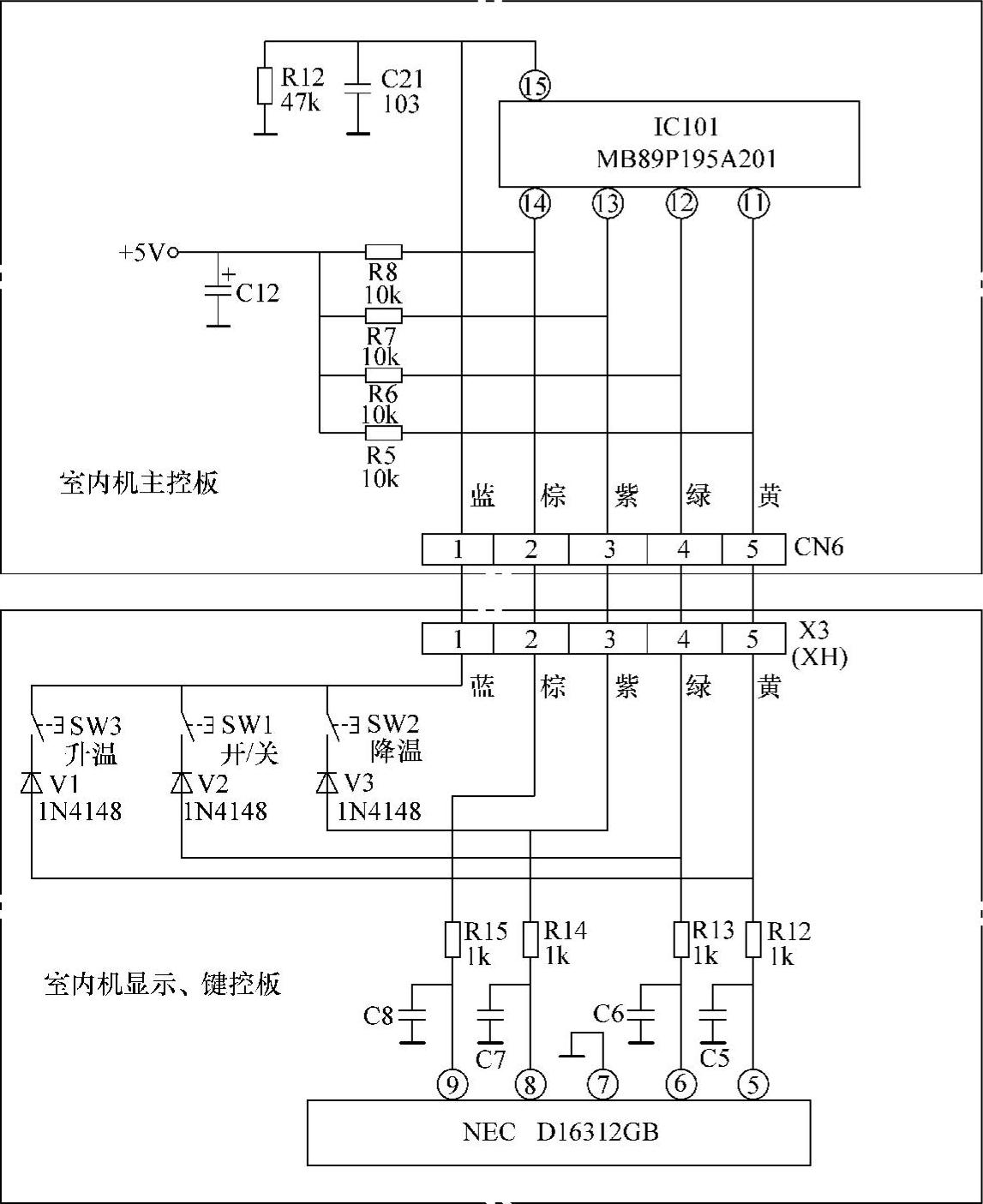

图3-52 本机键盘扫描控制电路原理图

注:该图依实物绘制,仅供参考。

在图3-52中,SW1、SW2、SW3是轻触式键控开关,其实物图见图3-36a。

(1)开/关控制键及工作原理

SW1为开/关控制键,在待机状态下,按一下SW1键钮时,其内部的触点开关导通一下,IC101(MB89P195A)的⑫脚通过CN6④脚、X3④脚、V2(1N4148)、SW1触头开关、X3①脚、CN6①脚与IC101⑮脚相触发,经IC101内部识别后,微控制器发出开机指令,使空调器进入运行工作状态。在空调器正常运行状态下,按一下SW1键钮时,空调器停止工作,整机进入等待状态。同时通过R13控制显示图形。

(2)降温控制键及工作原理

SW2为降温控制键,用于下调室内的空调温度,在空调器正常运行工作时,按一下SW2键钮时,其内部的触头开关导通一下,IC101(MB89P195A)的⑬脚通过CN6③脚、X3③脚、V3(1N4148)、SW2触头开关、X3①脚、CN6①脚与IC101⑮脚触发,经IC101内部识别后,微控制器发出温度下调指令,并通过R14控制显示电路,使显示温度下降1℃。若不断按动SW1键,可使显示温度不断下降,直至显示0℃为止,此时室内的空调温度最低。

(3)升温控制键及工作原理

SW3为升温控制键,用于上调室内的空调温度,在空调器正常运行工作时,按一下SW3键时,其内部的触头开关导通一下,IC101(MB89P195A)的⑪脚通过CN6⑤脚、X3⑤脚、V1(1N4148)、SW3触头开关、X3①脚、CN6①脚与IC101⑮脚触发,经IC101内部识别后,微控制器发出温度上调指令,并通过R12控制显示电路,使显示温度上升1℃。若不断按动SW3键,可使显示温度不断上升,直至显示最高温度(30℃)为止,此时室内的空调温度最高。

2.遥控信号接收及蜂鸣器控制电路

遥控信号接收及蜂鸣器控制电路主要由主控板中的IC101(MB89P195A)的④、⑩脚等组成,但它们是通过主板中的CN5插座及引线和显示控制板中的X1(EH)插座及引线与遥控接收头和蜂鸣器相联系的。其中,主控板中的CN5插座及引线实物图如图3-53中所示,显示控制板中的X1(EH)插座及引线实物图如图3-54中所示。其电路原理图如图3-55所示。


图3-53 主控板中CN5插座及引线实物图


图3-54 显示控制板中X1插座及蜂鸣器、遥控接收头实物图


图3-55 遥控信号接收及蜂鸣器控制电路原理图

注:该图依实物绘制,仅供参考。

(1)遥控信号接收电路及工作原理

在图3-54中,IC101(MB89P195A)④脚、R2、CN5②脚③脚、棕黄导线、X1(EH)的②脚和③脚、REC遥控接收头等组成遥控信号接收电路,用于接收遥控器发出的控制信号,以实现人机对话。

当按动遥控器上的某一功能键时,遥控器发射的红外光数字信号就被REC遥控接收头接收。遥控接收头内部组装有红外光接收二极管和光电转换电路。因此,REC遥控接收头在接收到红外光信号时,将其转换为电信号后再通过遥控接收头的①脚、X1(EH)②脚、CN5②脚送入IC101(MB89P195A)的④脚内部,经CPU解码后,微控制器发出相应的控制指令,以使空调器进入在操作者所希望的工作状态。有关遥控器的使用功能及操作方法见本章第一节中的相关介绍,这里不再重述。

(2)蜂鸣器控制电路及工作原理

在图3-55中,IC101(MB89P195A)的⑩脚、R4、G1(C9104或C926)、CN5①脚、红色导线、X1(EH)①脚等组成峰鸣器控制电路。但它是与遥控器及本机键盘的操作控制同步工作的。当按动遥控器或本机键盘的某一功能键时,IC101的⑩脚就会有瞬间高电平脉冲输出,G1瞬间导通,+5V电源通过R4→B1→G1的c、e极到地构成回路,峰鸣器B1因有瞬间电流通过而发出“嘀”声,用于提示操作功能有效。

在图3-55(或图3-54)中,蜂鸣器还用于发出报警声。当空调器的某一设定功能结束或出现某种保护功能动作时,蜂鸣器会发出一声或连续几声的“嘀”声,以警告用户需要注意。

3.继电器控制电路

继电器控制电路主要用于控制空调器的各种运行方式,但在伊莱克斯KFR-60LB型空调器室内机主控板中,继电器控制电路主要由五只继电器组成,其实物如图3-56所示。其电路原理图见图3-42。有关各继电器的开关控制线路可依实物的具体情况进行分析。


图3-56 主控板中继电器实物图

4.传感器检测电路

传感器检测电路主要是由安装在热交换器上的感温器件及引线等组成,其实物组装如图3-57中所示。其电路原理图如图3-58所示。

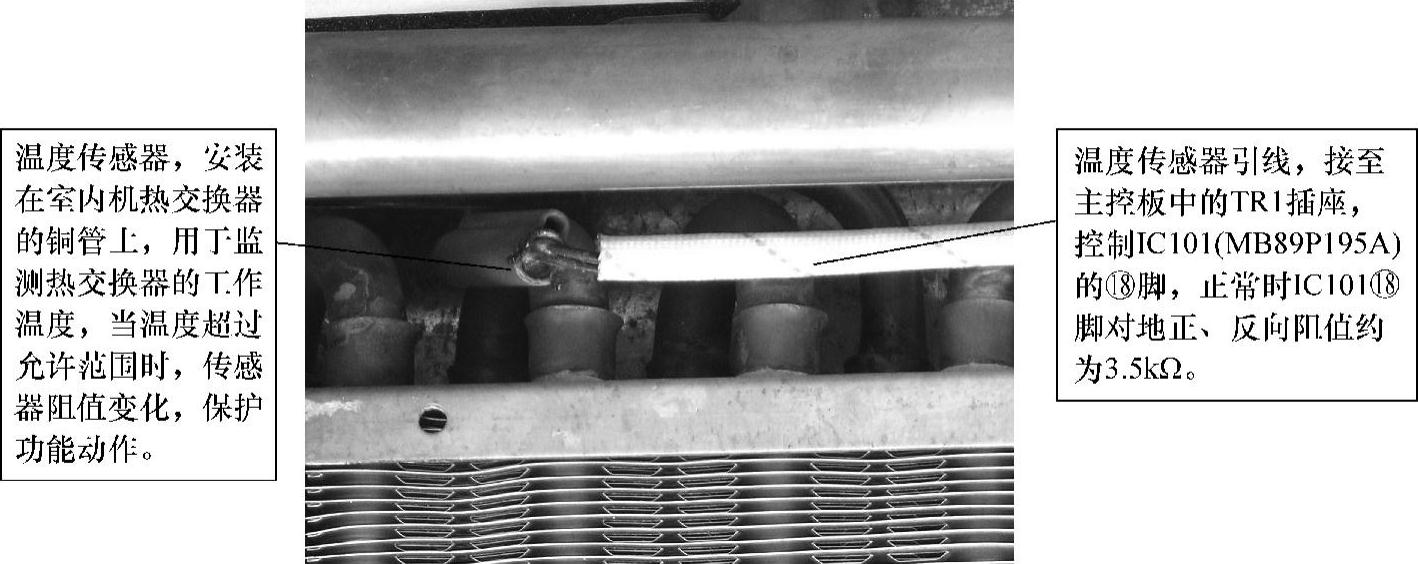

图3-57 温度传感器实物图


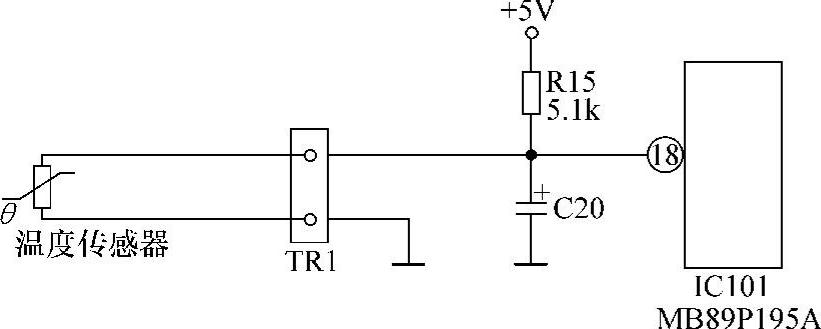

图3-58 温度传感器实物图

在图3-57(或图3-58)中,温度传感器是一种具有负温度系数的热敏电阻。在正常温度或允许温度范围内,热敏电阻保持高阻值状态,保护功能不动作。当热交换器的温度过高时,热敏电阻的阻值发生变化,IC101(MB89P195A)⑱脚电压被下拉,经CPU识别后,微控制器发出关机指令,使整机处于待机保护状态。

在有些空调器中,传感器检测电路有多种形式,用于不同的功能检测,但它们的工作原理是一致的。有关更多传感器检测电路可依实际情况进行分析,这里就不再多述。
