如何安装分体式空调器室内机组

2023-06-19 理论教育版权反馈

【摘要】：选择安装位置在安装分体式空调器室内机组前，应首先选择一个安全而又合理的位置，在一般情况下应满足以下要求：1）选择坚固而又不受振动影响的足以承受机身重量的地方。因此，安装室外机组时也有一定程序及严格要求。

在安装分体式空调器时，通常是分两步进行，一般是先安装室内机组，然后再安装室外机组。但安装时都各有严格要求。

1.室内机组安装程序及要领

室内机组安装是分体式空调器安装的主要部分之一，其安装的是否得体，不仅影响室内美观，也会影响空调器的运行效果。其标准安装示意图如图2-19所示。

（1）选择安装位置

在安装分体式空调器室内机组前，应首先选择一个安全而又合理的位置，在一般情况下应满足以下要求：

1）选择坚固而又不受振动影响的足以承受机身重量的地方。

2）不要靠近热源、蒸气源和会对机组的进出风产生障碍的地方。

3）排水容易，又可进行室外机管连接的地方。

4）可将冷风或热风送至室内各个角落的地方。

5）靠近空调器电源插插座，且又能使机组附近留出足够空间的地方。

6）远离电视机、收音机、无线电装置和日光灯1m以外的地方。

7）不宜让排出风直吹向床上的地方。

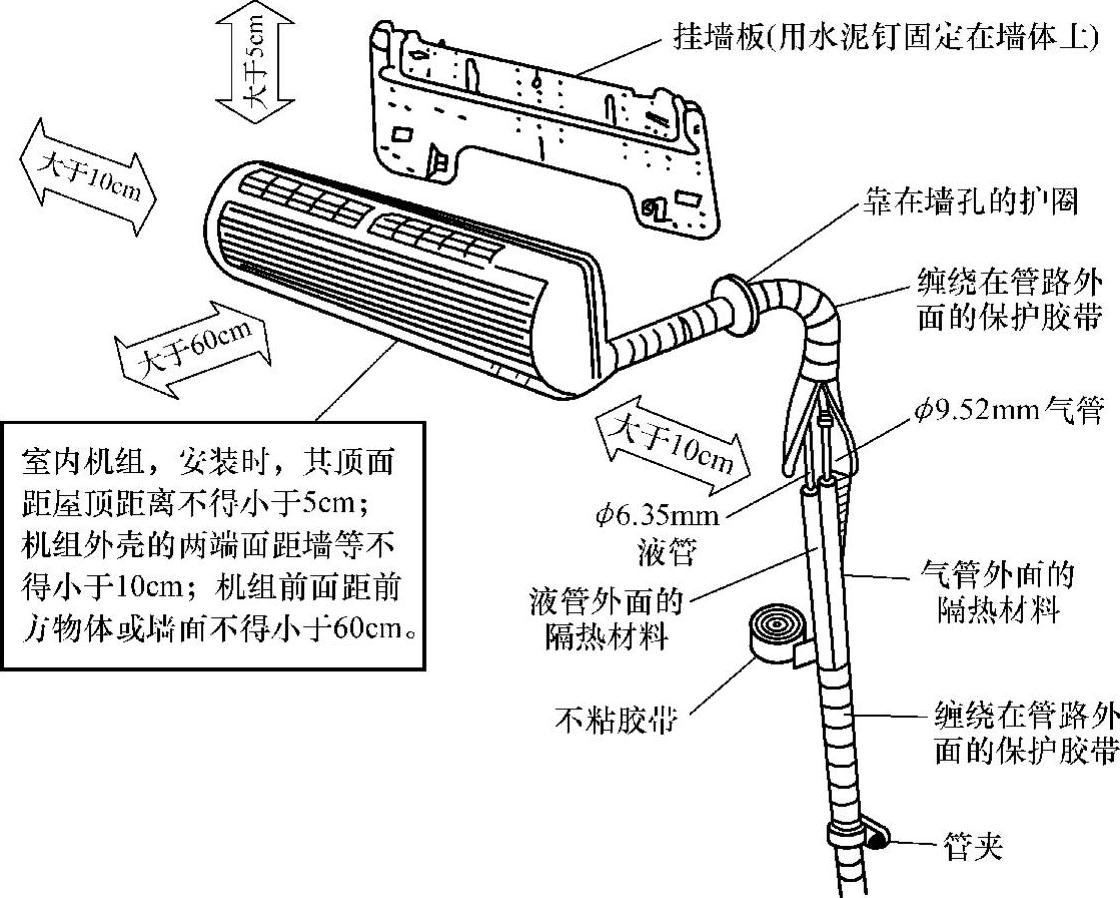

图2-19 室内机组安装示意图

（2）固定室内机组的挂墙板

固定室内机组的挂墙板时，一定要保持挂墙板处于水平位置，且固定在墙面上一定要牢固，同时要测量出凿墙孔的位置。

（3）凿穿墙孔，安装护圈

凿穿墙孔时，一般用专用冲击钻，以使墙孔直径在60mm左右，恰好与护圈的内孔直径保持一致，且穿墙孔的室外侧稍微低于室内侧，以防止雨水倒流入室内。待墙孔凿成且合格后，在室内侧安装护圈，并用石膏粉或油灰将里外口封住。

（4）室内机管路布置

室内机管路布置主要是根据室内机和室外机的安装位置，及穿墙孔的位置和长度，布置连接液管、气管、排水管和连机线。但布置时，排水管要放在下面，连机线要放在上面，其截面示意图如图2-20所示。

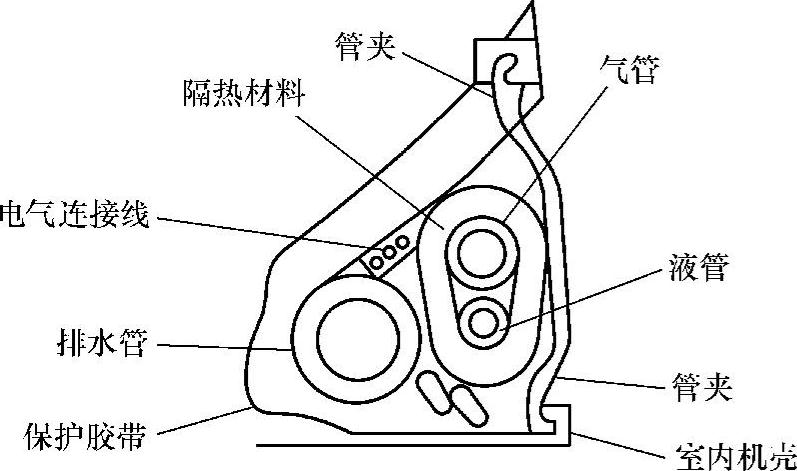

图2-20 管路布置截面示意图

（5）装配管夹

在管路布置完毕，并用隔热材料进行缠绕保温处置后，用管夹在机组后背将管路固定，其固定部位如图2-21所示。

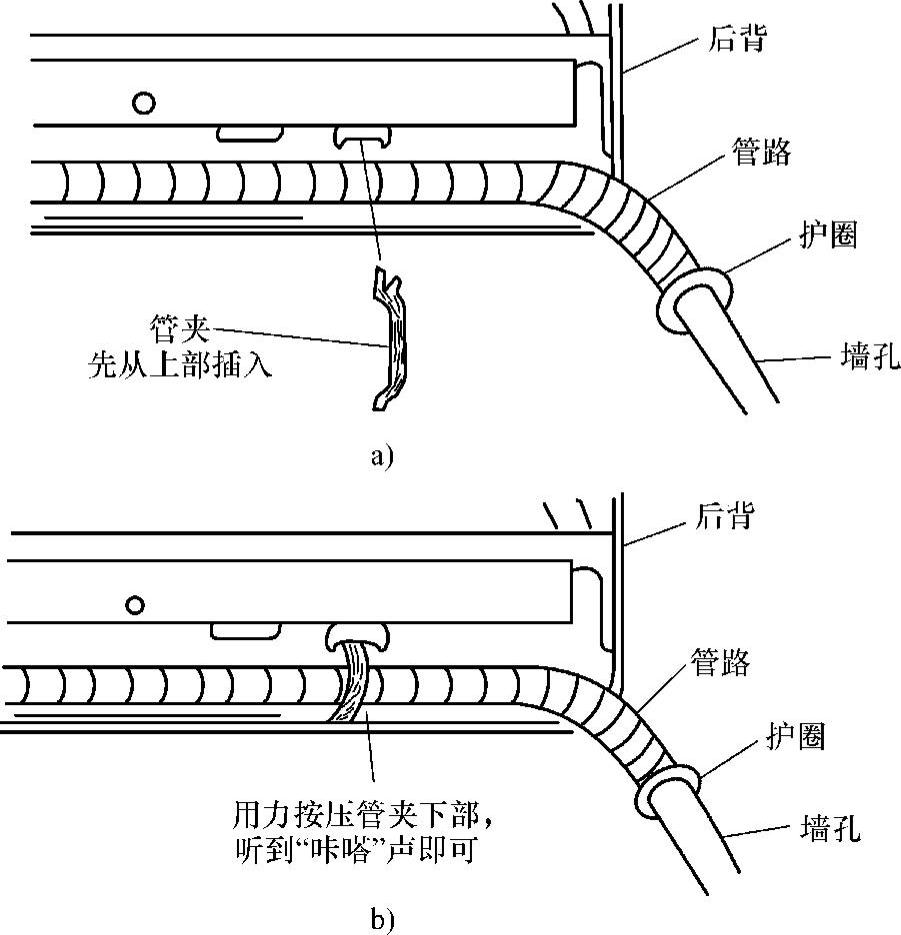

图2-21 管夹安装位置示意图

（6）室内机管路穿墙连接。

在室内机管路连接完成后，可将连接管路从墙孔向室外穿出，以备连接室外机。在穿墙连接时，应注意以下几点：

1）为保证空调器的工作效率，液管和气管应尽量短。

2）衔接管路时，应在接头和喇叭形接口上涂抹一些冷冻油，将接头和喇叭形接口对正后用手扭上螺帽，然后再用扳手拧紧螺帽。接头和喇叭形接口实物图如图2-22所示。

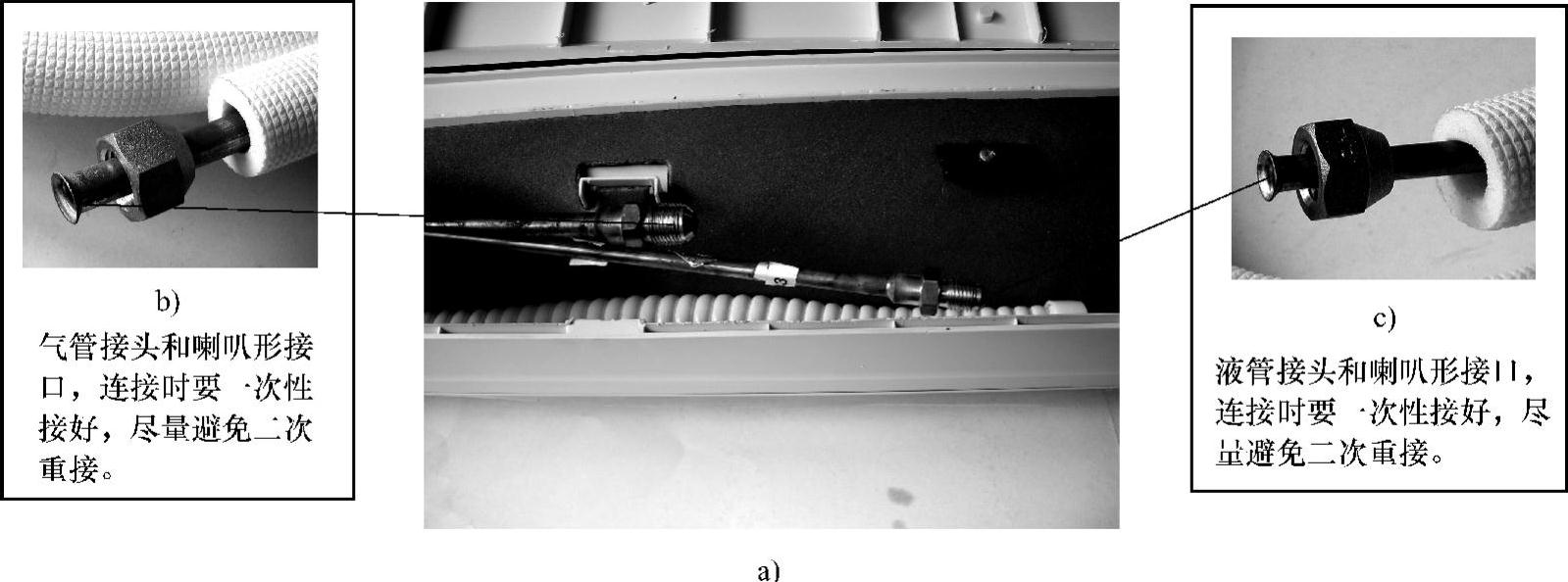

图2-22 室内机背面气液管接头和连接管喇叭形接口实物图

3）通过墙孔的管路需要弯曲时，其弯曲半径应尽可能大些，以防止管子破裂。

4）在连接室内外机组时，若管路需要加长，应采用焊接加长，不得使用丝头连接加长，但最好采用整根管。

5）在连接管路时，要严禁沙子、水汽等杂物进入管内。

6）在连接管路时，当管路太长或喇叭形接口损坏需要重新切管和扩管时，应使用专用切管器和专用胀管扩口器，如图2-23～图2-25所示。

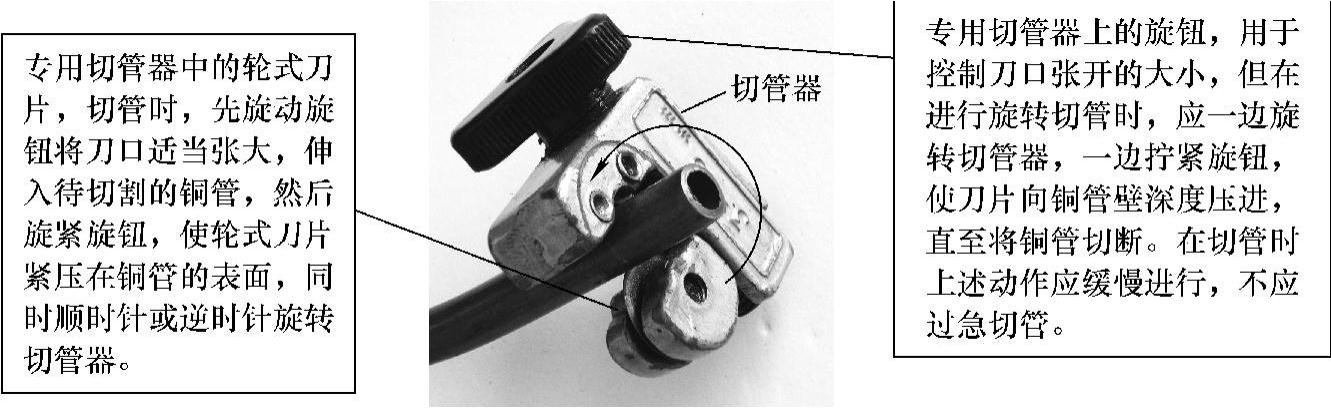

图2-23 专用切管器实用图

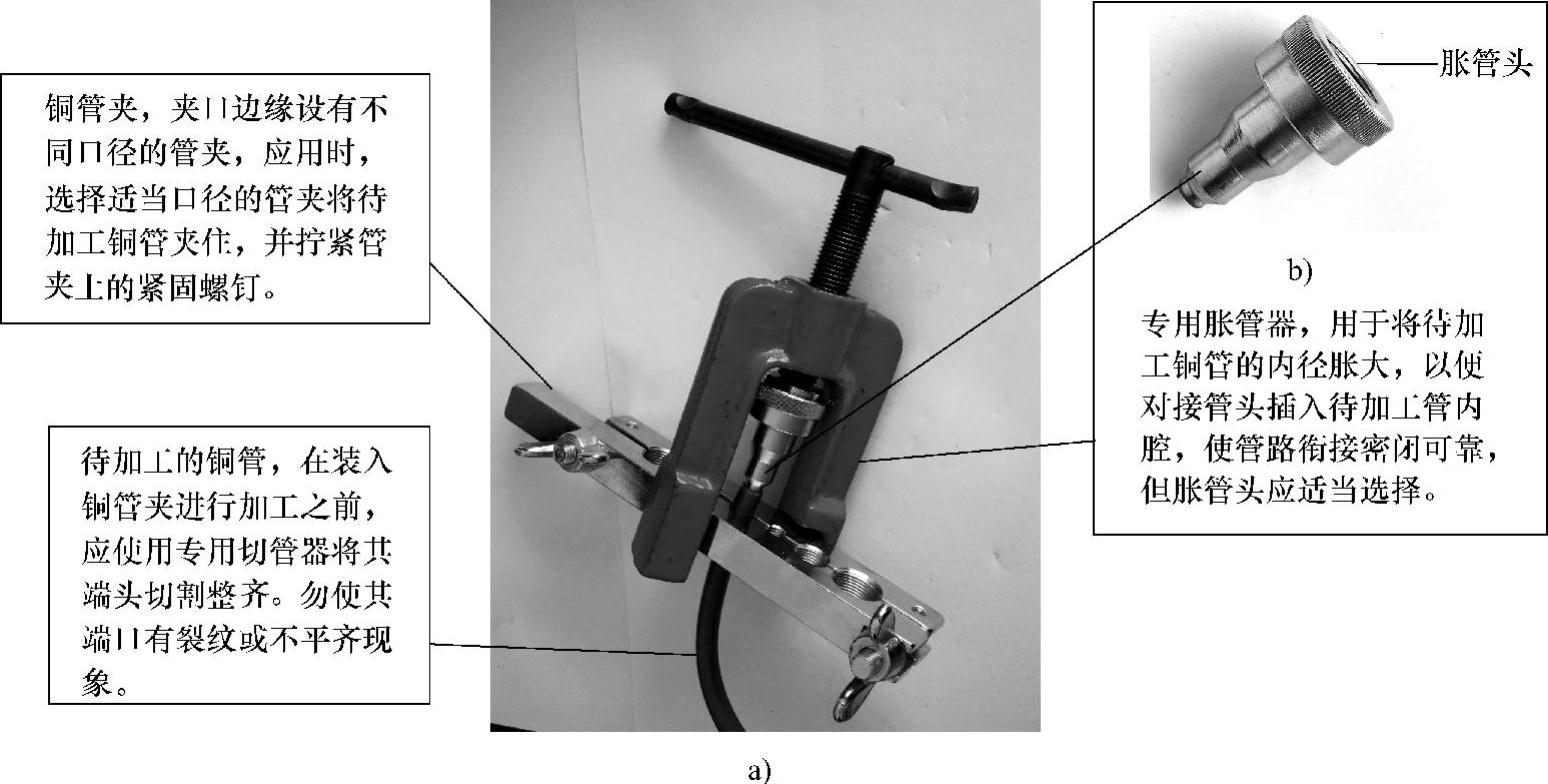

图2-24 专用胀管器实用图

2.室外机组安装程序及要领

室外机组安装是件很重要的事情，其安装是否得体，不仅影响空调的运行效果，而且还影响户外环境及安全。因此，安装室外机组时也有一定程序及严格要求。

（1）选择安装位置

在安装分体式空调器室外机组时，应保持机组四周有一定的空间，如图2-26所示。但安装时必须满足以下要求：

1）选择足以承受机组重量，且又不会产生很大振动和噪声的地方。同时必须使用随机配带的金属架，不得使用非金属结构架。

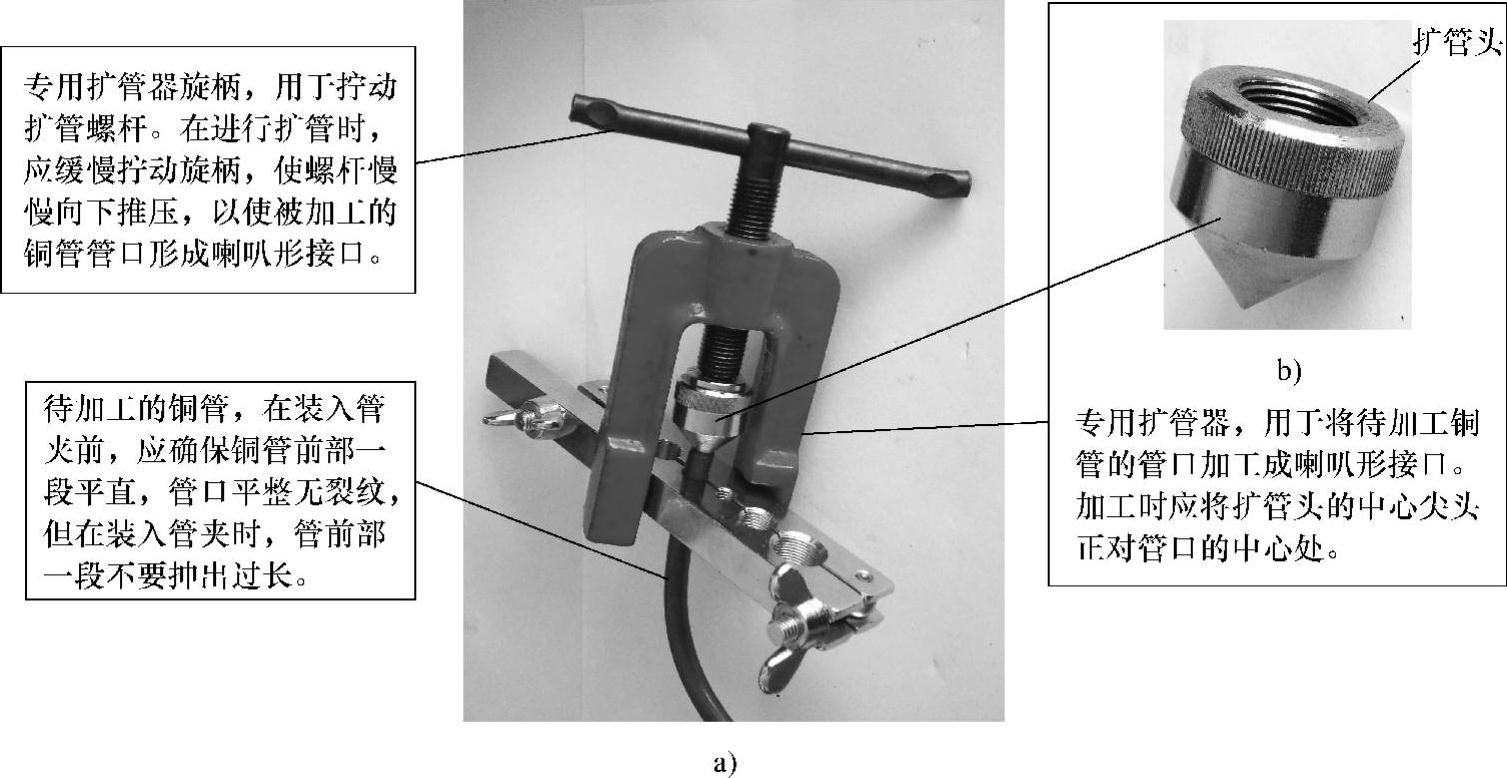

图2-25 专用扩管器实用图

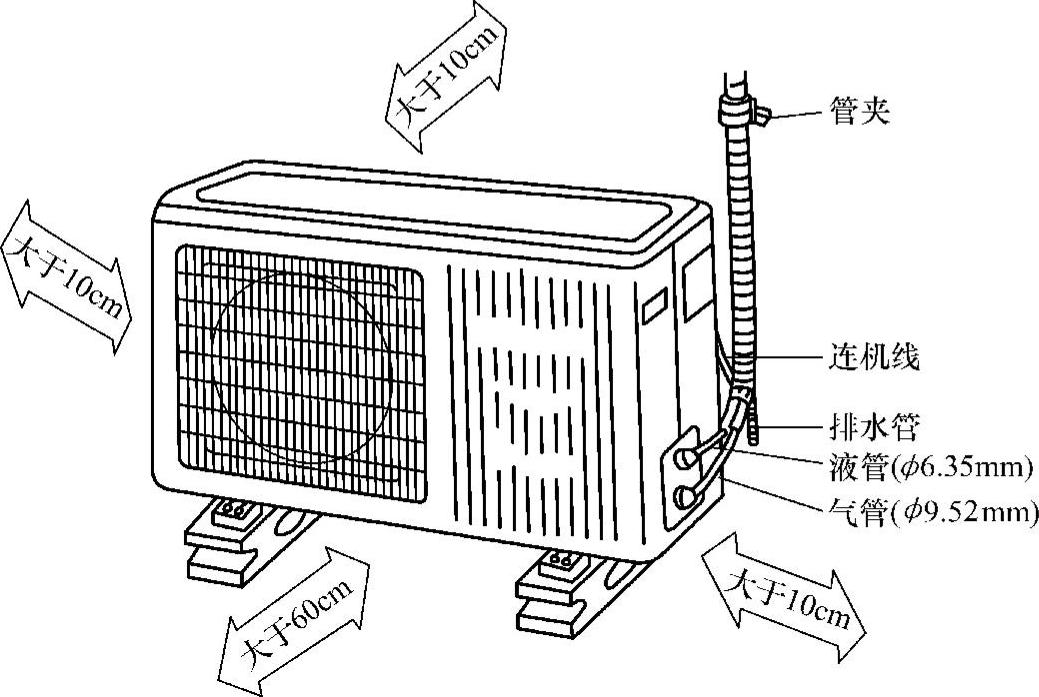

图2-26 室外机组安装示意图

2）临街安装室外机时，机组底面距地面高度不得小于2.5m。

3）室外机出风口距邻居应不小于3m，使机组排出的风及发出的噪声不应影响左邻右舍，同时要保证通风良好。必要时要与邻居达成一致。

4）尽量选择不易受雨淋或阳光直接照射及被海风直吹的地方。

5）避开可能发生和滞留腐蚀性气体，如二氧化硫及可燃性气体、油雾、汽油、稀料等。

6）应留有足够空间，以便于维修及利于机组进出风。

（2）安装固定

先用膨胀螺栓将随机配带的铁制三角托架固定在墙体上，然后用螺栓和螺帽把室外机紧固在托架上，并保持机身水平。若室外机安装场所设置有专用平台，则无需使用支架，但安装时务必使用减振橡胶垫。

（3）排水弯头的安装

排水弯头在随机附件中没有配带，可根据需要自己购买，但它仅限于冷暖型空调器，对单冷型空调器就无需安装。使用排水弯头时，可按图2-27所示进行安装。但要注意，在室外温度低于0℃时，不要安装排水弯头。

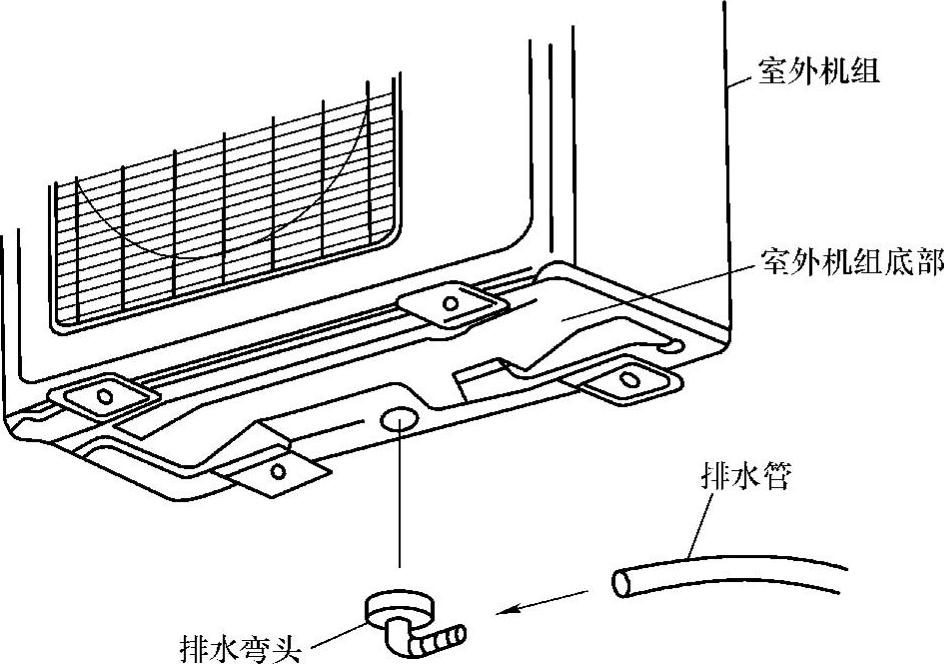

图2-27 排水弯头安装示意图

3.供电电源线路连接

供电电源线路连接是指除如图2-1中所示的室内220V供电线路连接外，室内外机组之间的线路连接，其原理图如图2-28所示。在室内外机组中都设置有专用接线盘。

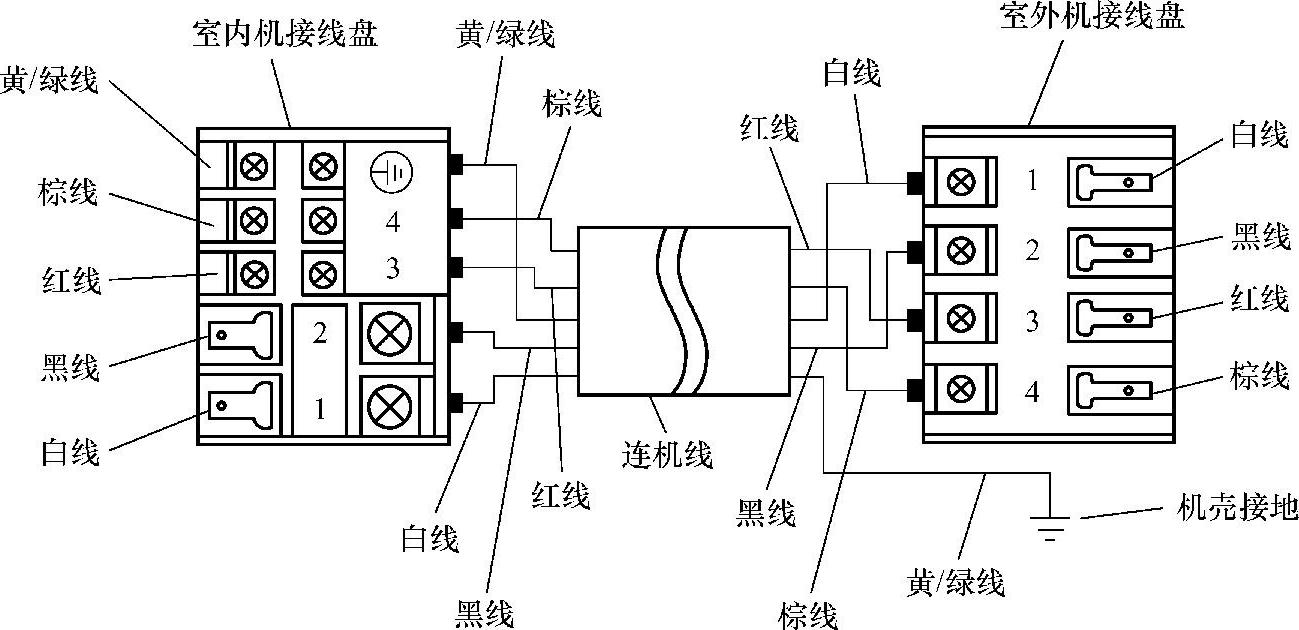

图2-28 冷暖型分体式空调器室内外机组电源连接线原理图

（1）室内机接线

1）打开压线盖，将连接线从室内机后侧插入，从前面拉出，但要注意不要插错连机线的端头。带有三个插头和两个垫圈的一端为室内机接线端。室内机组中的接线盘如图2-29所示，其接线头如图2-30所示。

图2-29 室内机组中接线盘实物图

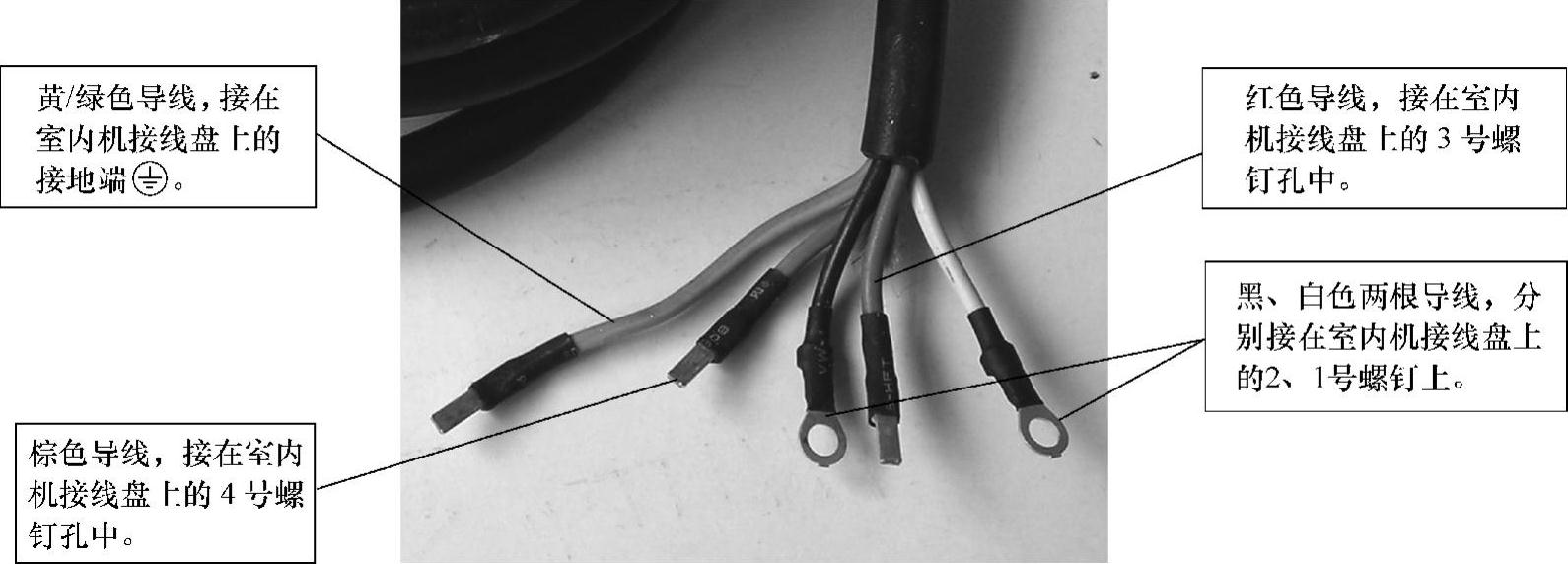

图2-30 连机线在室内机中的接线头实物图

2）松开线盘中的螺钉，按照图2-28所示的接线方法将图2-30所示的接线头接在接线盘上，并拧紧固定螺钉。

3）在确认接线无误后，用压线夹将连机线压紧，但压线夹一定要压在连机线的外护套管上，并装好压线盖。

（2）室外机接线

1）打开接线盖，松开压线夹，将连机线穿过压线夹，注意不要错用连机线的端头。全部带有垫圈的一端为室外机接线端。室外机组中的接线盘如图2-31所示，其接线头如图2-32所示。

2）拧下螺钉，按照图2-28所示的接线方法将图2-32所示的接线头接在接线盘上，并拧紧固定螺钉，装好压线盖。

在室内外机组连机线的连接过程中，若连接线需要加长时，电源线应使用整根电源线，而信号线加长时其接头要错开一定距离。

4.排空方法

排空是在空调器的室内外机组安装连接完毕后对管路中的空气进行排除的一个程序，其方法及步骤如下：

1）用扳手将室外机上的二通阀阀帽拧下，其实物如图2-33所示。

2）用扳手将三通阀上的喇叭形接口螺帽拧松至1/2圈，其实物见图2-33。

图2-31 室外机组中接线盘实物图

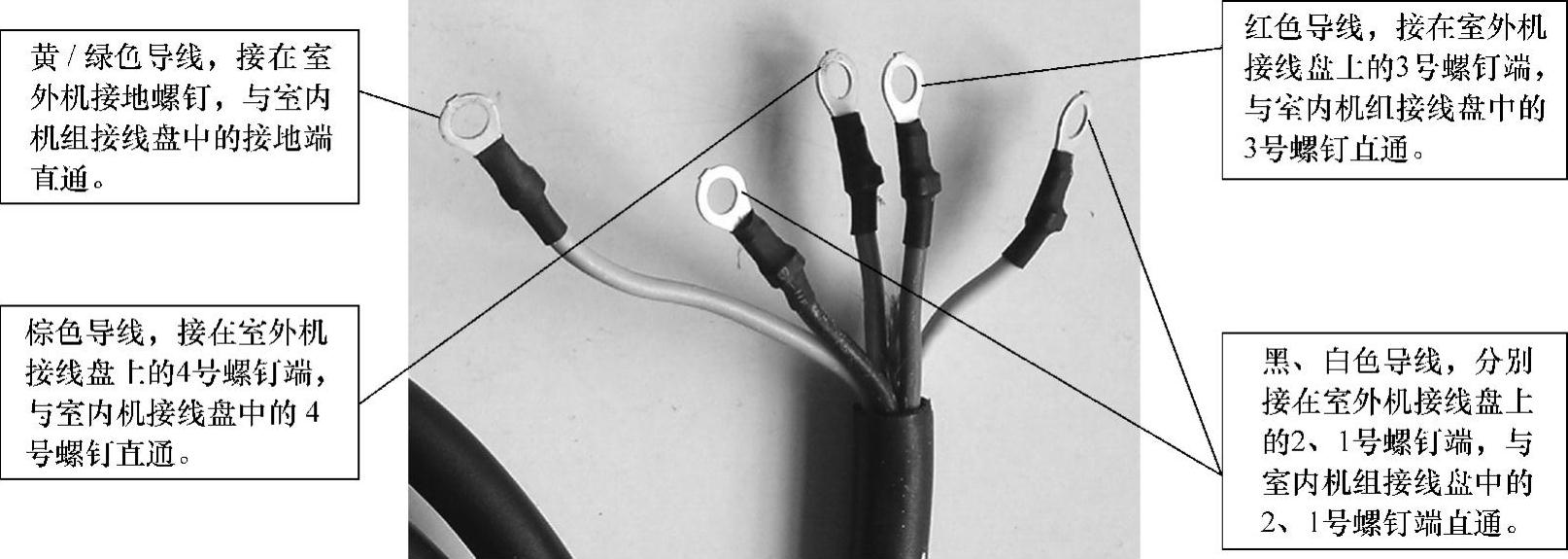

图2-32 连机线在室外机中的接线头实物图

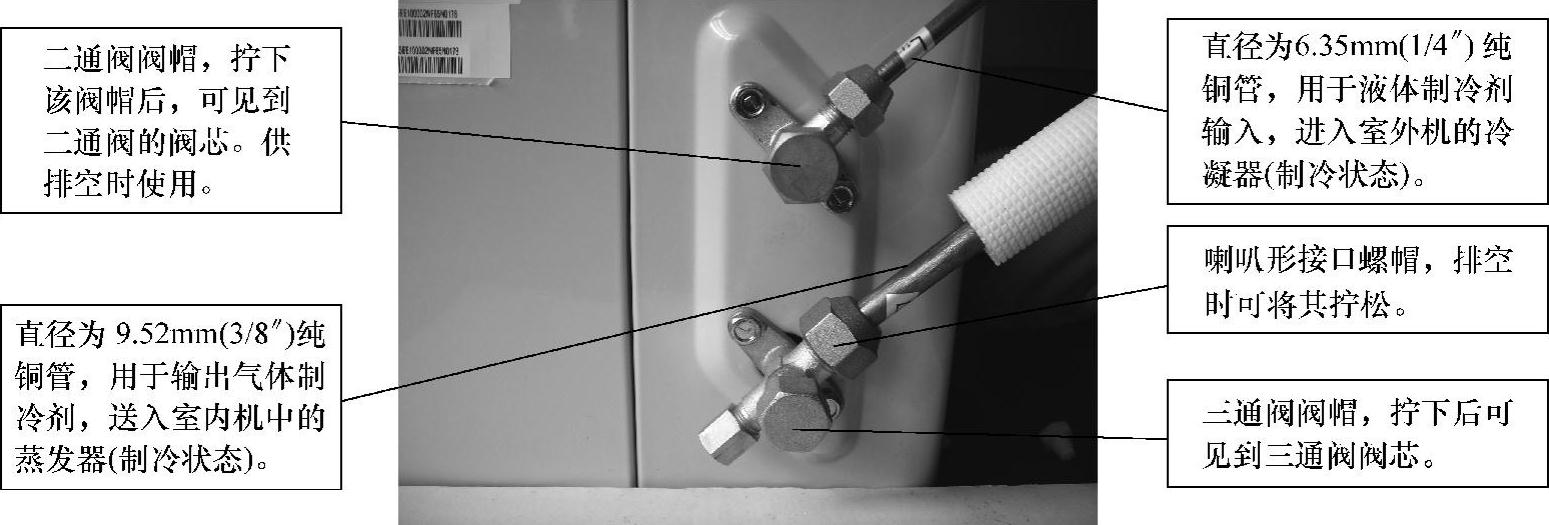

图2-33 室外机组中二通阀和三通阀及其接管实物图

3）用内六角扳手拧松二通阀的阀芯，使扳手顺时针旋转90℃，即打开二通阀。大约10s后再关紧二通阀，使气体从三通阀喇叭形接口排出。待无气体排出时，再将喇叭口形螺帽拧紧。

4）用内六角扳手打开二通阀和三通阀，然后用肥皂水或检漏仪检漏，无泄漏后再将二通阀和三通阀的阀帽拧紧，此后便可试机运行。若检漏时发现有泄漏现象，应马上拧紧二通阀和三通阀，然后用系统外氟利昂（R22）气体进行重新排空。

但在排空过程中，若连机管路已加长，则应适当加注制冷剂，在管路总长度为5～7m时，需加注32g制冷剂；在管路总长度为7～10m时，需加注80g制冷剂；在管路长度不超过5m时，可不加注制冷剂。因此，当管路加长时，应先用系统外氟利昂（R22）气体将连机管内的空气排出。然后再按排气方法排出多余的制冷剂。但要注意，新出厂的空调器，一般都在原来规定制冷剂重量的基础上多加入50g，主要用于在第一次装机时排除连接管及室内机中的空气。

5.安全检查及试运行

安全检查及试运行是安装分体式空调器的最后一道程序。该程序应是严格的，因为它关系到空调器是否在以后能够长期稳定工作。

（1）安全检查

安全检查是分体式空调器安装完毕后的一种检查。但检查时应重点检查以下要点：

1）管子接头是否漏气，其接头处是否已做隔热处理，处理效果是否达到要求。

2）室内外机组的电气连接线路是否连接正确，且牢固。

3）排水管是否完好，与管路、连机线的布置是否正确。

4）接地线是否连接牢固，相线和零线是否正确。

5）电源电压是否符合供电要求。

6）是否已用聚氯乙烯胶带将连接管、排水管、连机线包扎捆好，同时更要注意检查连接管是否用隔热材料处理完好，能否达到保温处置要求。

（2）试运行

试运行主要是检验安装完毕的空调器是否能够正常运行工作。但检验时主要检查以下主要项目：
