安装前的准备工作

2023-06-19 理论教育版权反馈

【摘要】：图2-11 空气滤清器实物图室外机组室外机组是一个体重较大的一个长方体，检验时要认真检查前后面是否完好，并认真核对机体标签上的各项技术规格，如图2-12、图2-13、图2-14所示。在安装时其长度应与液管保持一致。

为了使空调器能够顺利安装，并保证安装成功，安装前除了要认真检查室内外机组是否完好外，还要注意检查随机附件是否完备。

1.随机附件

在分体式空调器的原包装中，一般都配有必需的随机附件，以供分体式空调器安装及正常运行时使用。原包装中一般都有装箱清单，如海尔KFR-23GW/Z2型分体式房间空调器的装箱单中就显示18个项目，见表2-1。有些附件的规格还常标注在包装箱外表的标签上，如图2-3中所示。在检验清单及附件数量符合要求后，即可对包装箱中的部件进行逐一核对检验。

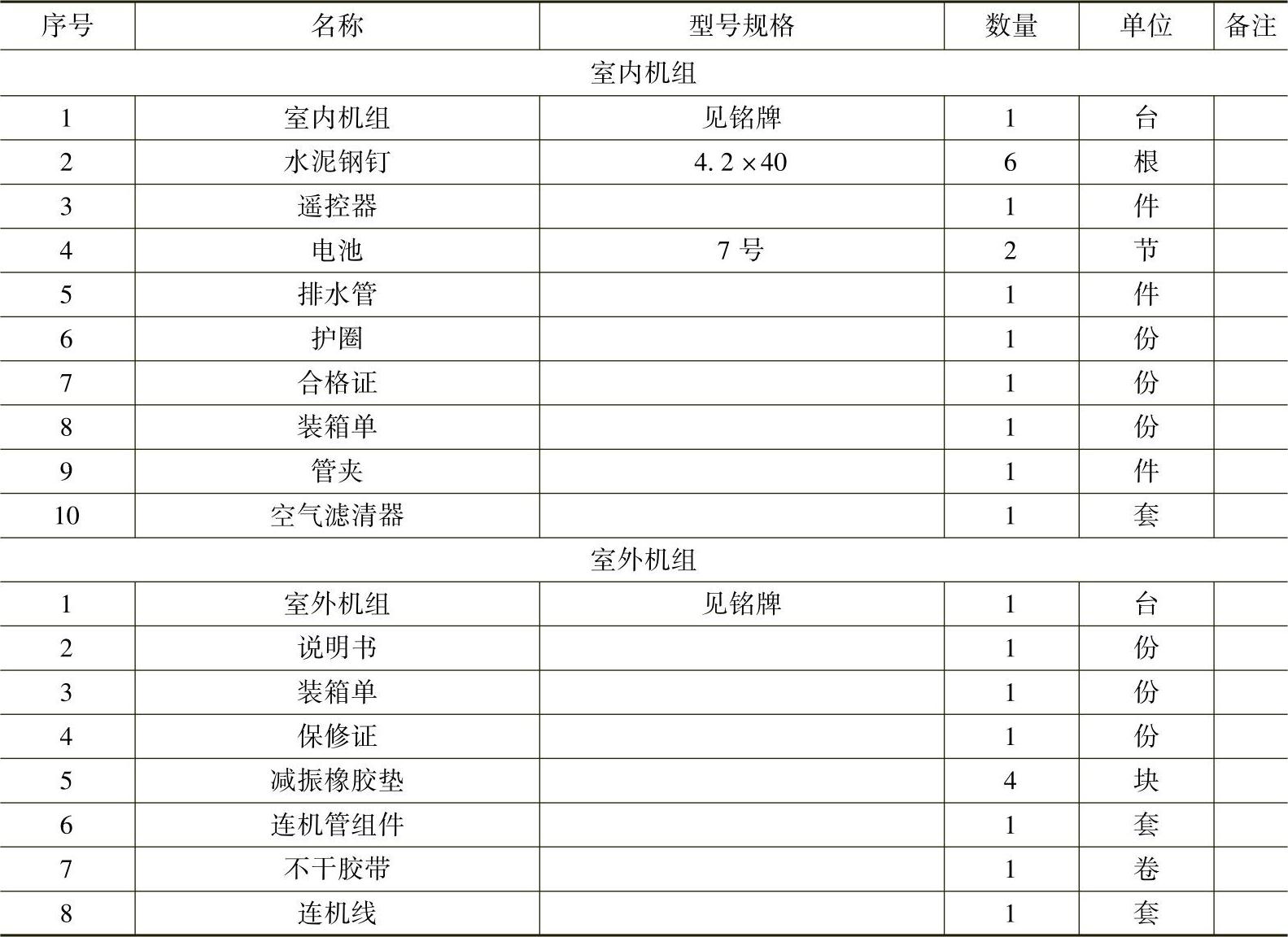

表2-1 海尔KFR-23GW/Z2型分体式空调器装箱清单

图2-3 包装箱外表上的规格标签实物图

（1）室内机组

室内机组是一个体重较轻的长方体，检验时要认真检查前后面是否完好，并认真核对机体标签上的各项技术规格，如图2-4～图2-6所示。

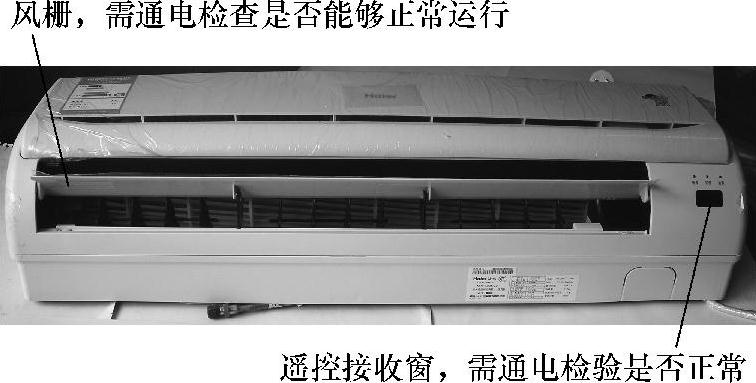

图2-4 室内机组前面实物图

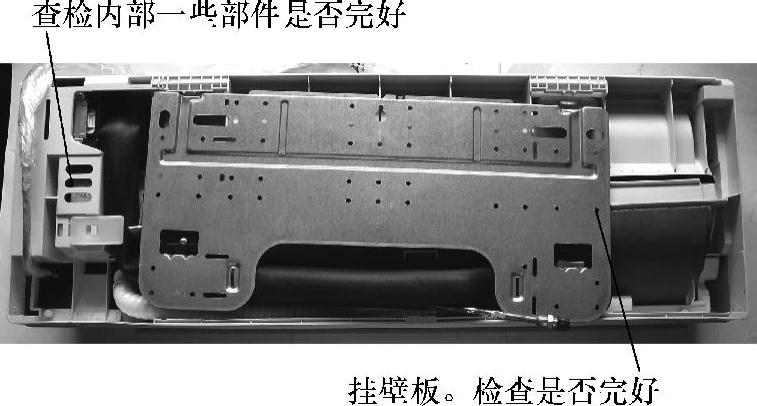

图2-5 室内机组后面实物图

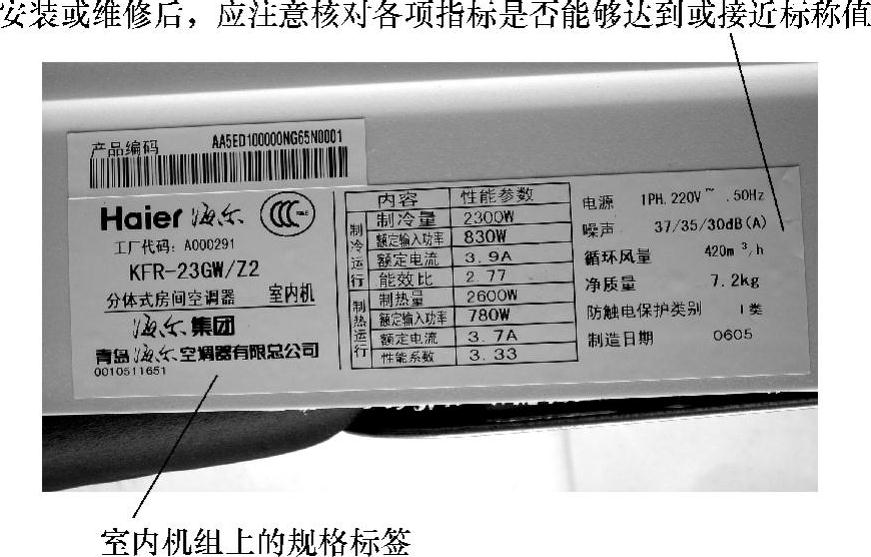

图2-6 室内机组标签上的各项技术规格

（2）水泥钉

水泥钉用于安装室内机组，将室内机组挂在墙壁上，一般在随机附件中有6根水泥钉，如图2-7所示。

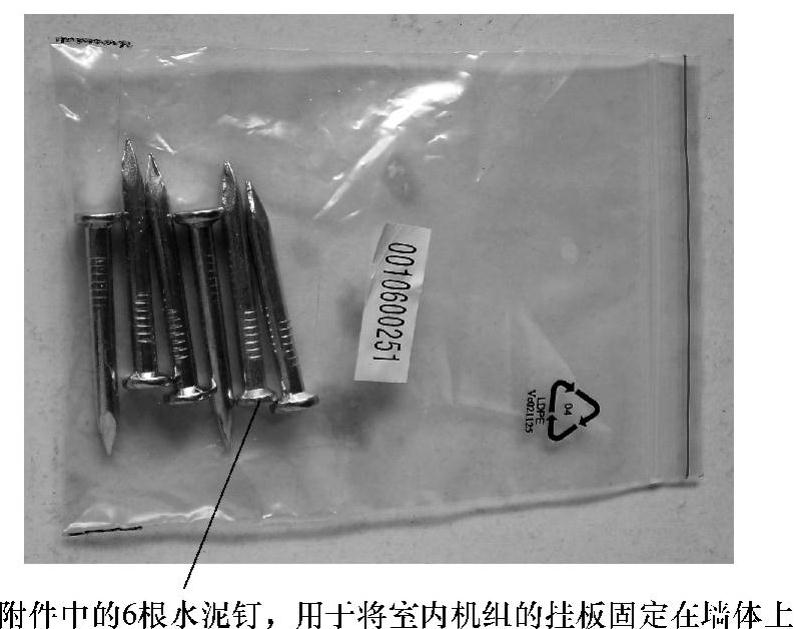

图2-7 水泥钉实物图

（3）排水管

排水管是用于热泵型空调器中的专用水管，如图2-8所示。在单冷型空调器中不接排水管。

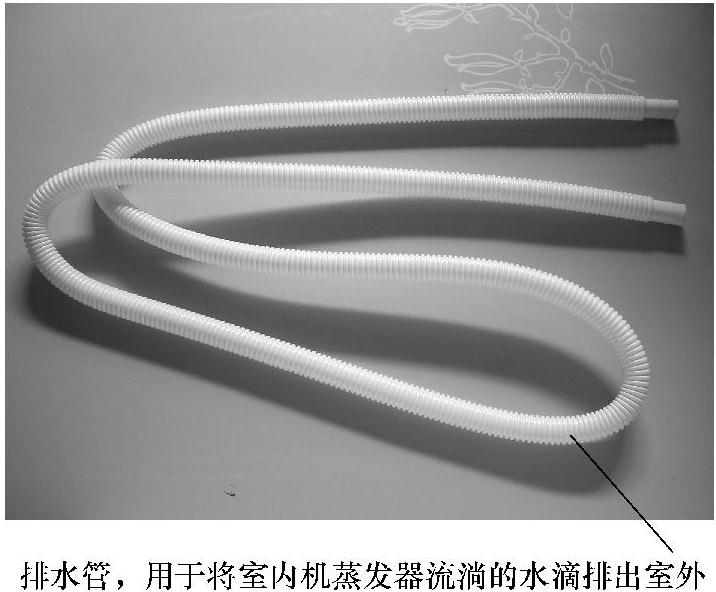

图2-8 排水管实物图

（4）护圈

护圈是一种塑料制品，用于靠在凿墙孔内侧，保护伸向室外的管路不被墙孔磨损，如图2-9所示。

图2-9 护圈实物图

（5）管夹

管夹是一种塑料制品，表面标有箭头，用于指示安装方向，主要用于固定室内机组伸向室外的管路，其实物如图2-10所示。

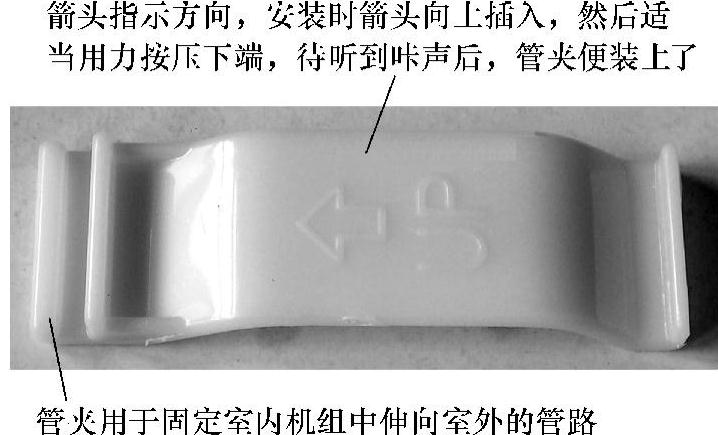

图2-10 管夹实物图

（6）空气滤清器

空气滤清器用于室内机空气循环系统，主要对空气进行过滤，其实物如图2-11所示。

图2-11 空气滤清器实物图

（7）室外机组

室外机组是一个体重较大的一个长方体，检验时要认真检查前后面是否完好，并认真核对机体标签上的各项技术规格，如图2-12、图2-13、图2-14所示。

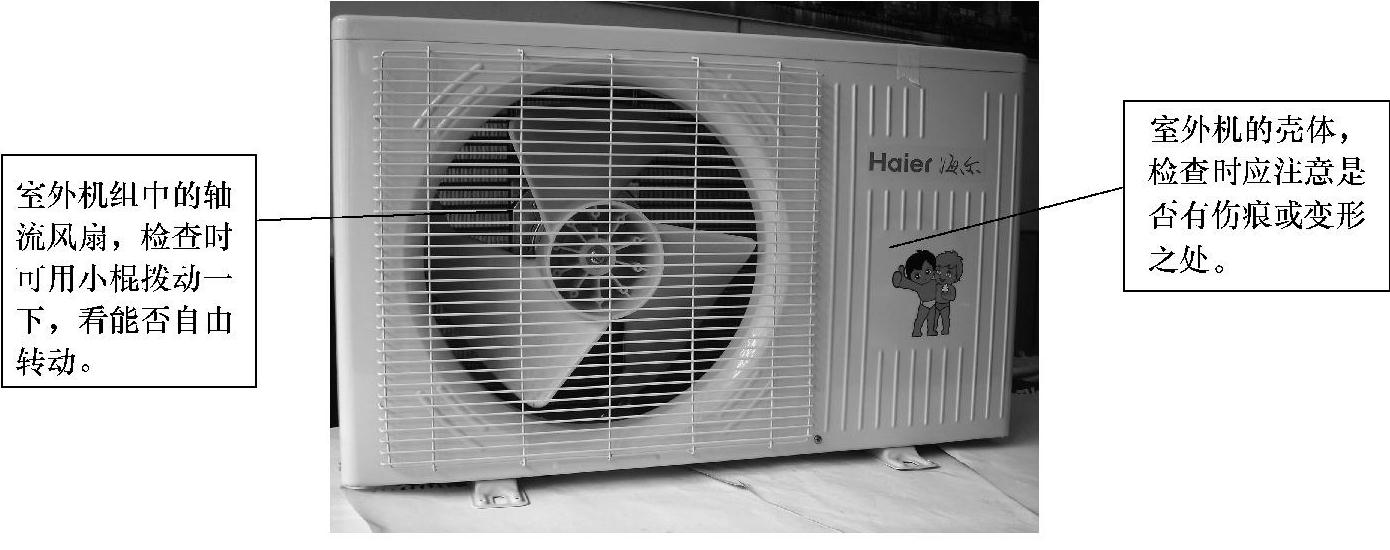

图2-12 室外机组前面实物图

图2-13 室外机组后面实物图

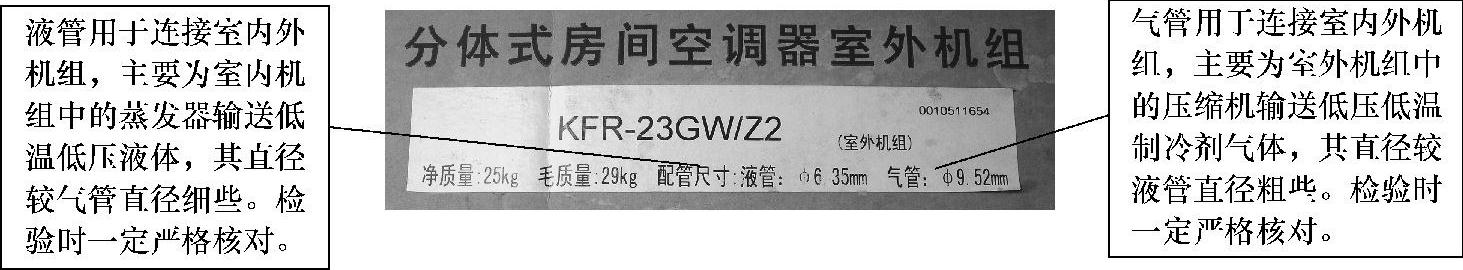

图2-14 室外机组标签上的各项技术规格

（8）减振橡胶垫

减振橡胶垫，共有4个，主要用于室外机的4个底脚，其实物如图2-15所示。

图2-15 减振橡胶垫实物图

（9）连机管组件

连机管组件是口径不同的两根外面套有保温外套的纯铜管，用于连接室内外机组，其实物如图2-16所示。

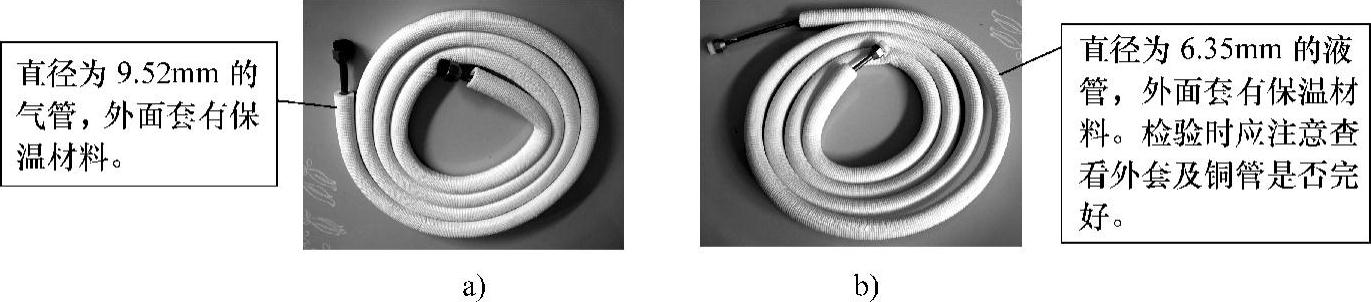

图2-16 连机管组件实物图

（10）连机线

连机线是具有5根导线的一组绝缘电线，用于连接室内外机组的供电电路，其实物如图2-17所示。检验时可用万用表的R×1k档逐一检测每根导线是否导通良好。

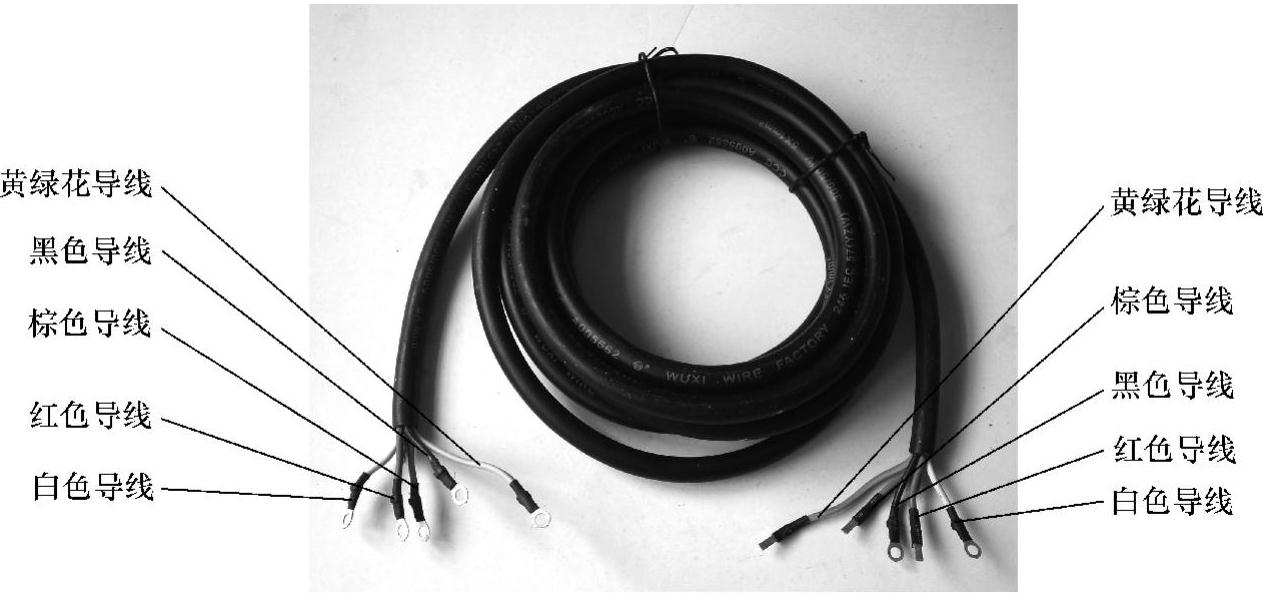

图2-17 连机线实物图

2.电源要求

电源要求主要是指能够为空调器提供供电的室内电路的要求。

1）电源电压为单相交流220V。

2）要配备专用电源线路，电源线的截面积应不小于3mm²，且为护套线。

3）电源插座要设置在空调器电源线插头易于插接的位置，见图2-1。

4）电源插座必须是三线插座，能够配接地线，以保证空调器通过三线插头接地。同时，三线插座中的地线和零线必须严格分开，两者不能混接，且电源插孔应为左零右火，如图2-18所示。

3.配管选择

配管选择主要是使液管、气管、水管的口径和长度能够满足室内外机组的连接要求。

（1）液管

液管主要是附件中较细的纯铜管，其口径为6.35mm。在确定室内外机组的安装位置时，应确保液管的长度有适当的裕量，不要过紧，也不要过长。

（2）气管

气管主要是附件中较粗的纯铜管，其口径为9.52mm。在安装时其长度应与液管保持一致。

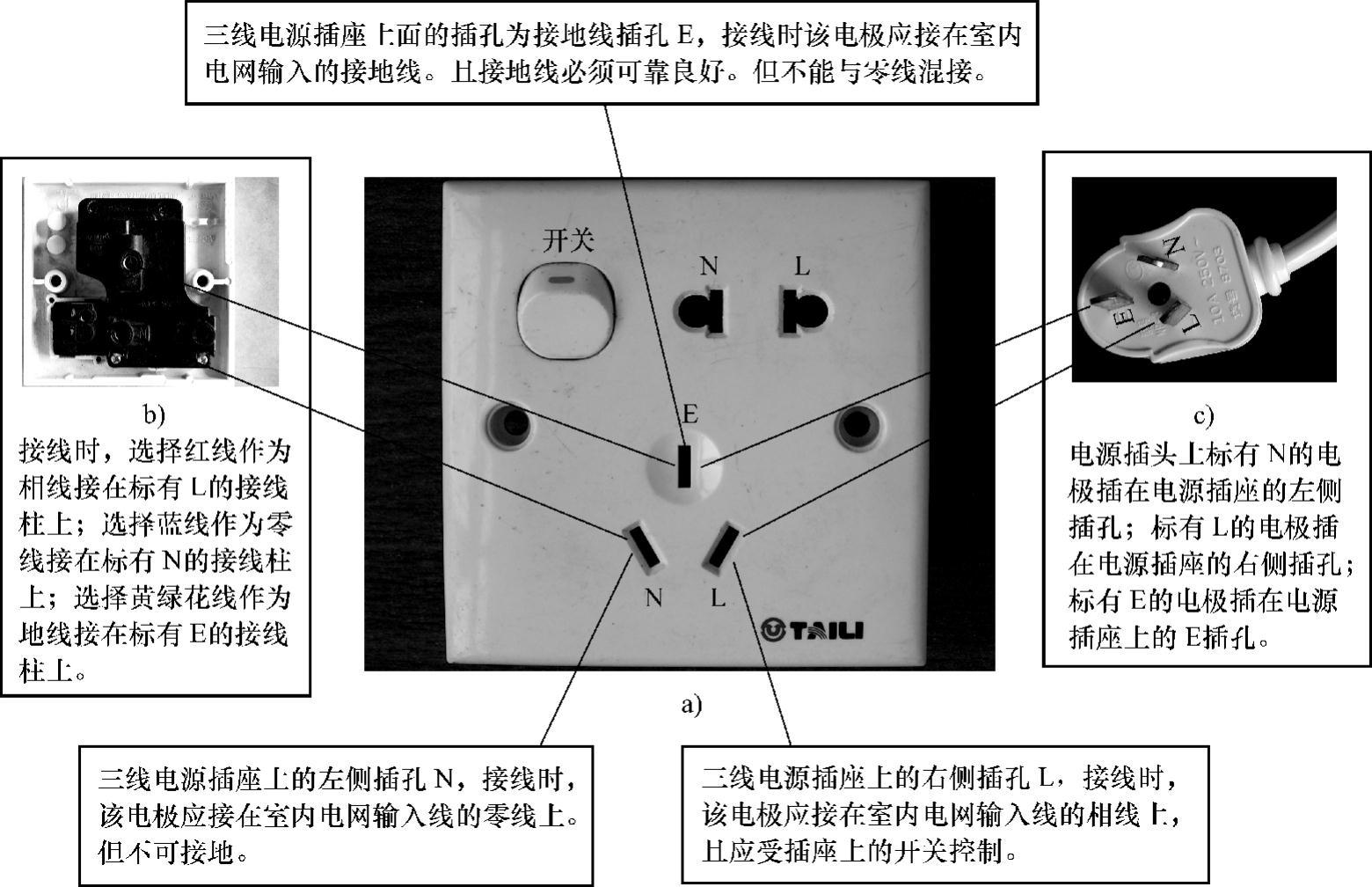

图2-18 电源插座及接线电极指示实物图

（3）水管

水管的长度应能满足向室外排水的需要，若长度不够用，可做适当加长或选择合适的加长管。
