在空调器的制冷系统中，除了有传统的干燥过滤器及毛细管以外，还增加了一些辅助器件，如气液分离器、单向阀、电磁阀、截止阀等。它们都有各自不同的功能作用。

1.气液分离器

气液分离器主要是将气液混合物中的气体和液体完全分离出来。在空调器的制冷系统中，气液分离器主要是用于分离出蒸发器输出气体制冷剂中的液体成分，防止液体制冷剂进入压缩机后引起液击。它由一个U形管和一个直通管密闭容器中组成，其结构如图1-66所示。

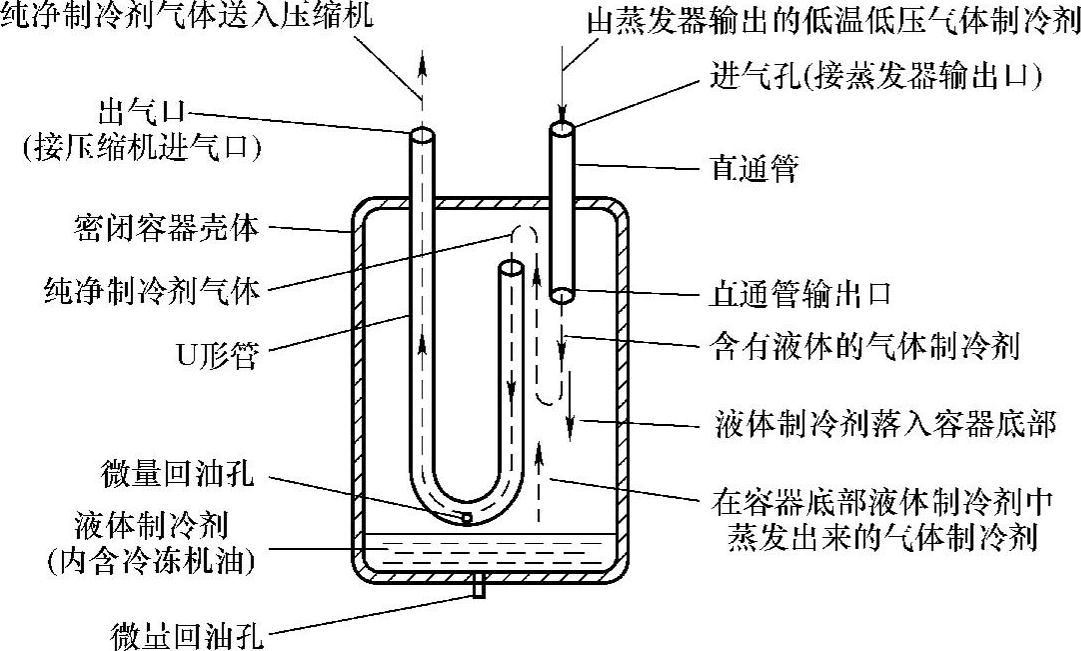

图1-66 气液分离器基本结构及工作原理

在图1-66中，在分离过程中，冷冻机油也会被分离出来，并积存在密闭容器的底部，因此，在U形管和容器底部应设有一个微量回油孔，以保证冷冻机油可以回到压缩机，避免压缩机缺油。

在实际应用中，气液分离器总是安装在蒸发器输出口与压缩机输入口之间，且尽量靠近压缩机。但在一些旋转式压缩机中，气液分离器与压缩机组装在一起。

2.单向阀

单向阀是一种只能让流体沿进水口流动，而出水口介质却无法回流的装置，如图1-67所示。单向阀又称止回阀或逆止阀，主要用于液压系统中防止油流反向流动，或者用于气动系统中防止压缩空气逆向流动。单向阀有直通和直角两种形式。在空调器中，单向阀多是直通式，并串接在高压气体制冷剂输出管路中。单向阀表面标有箭头，用于指示单向阀导通的方向。

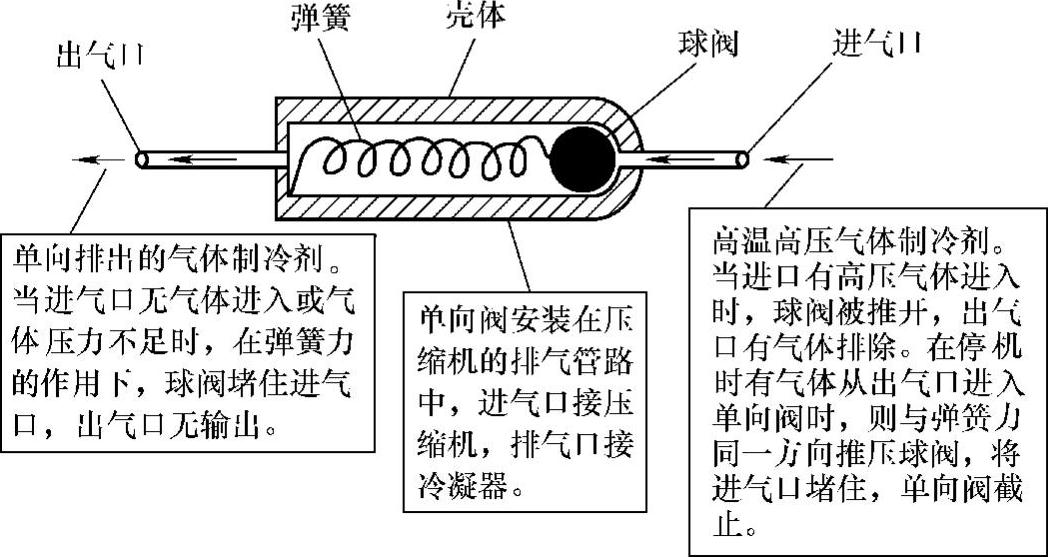

图1-67 单向阀基本结构及工作原理示意图

在分体单冷型空调器中，单向阀一般是安装在压缩机的排气管上，用于防止停机时制冷剂从冷凝器中回流进入压缩机。而在热泵型分体空调器中，常在制冷管道中增设单向阀。需注意的是，安装单向阀时千万不能接反。

3.电磁阀

电磁阀是工业设备中的一种电磁控制器件，用于调整系统中介质的方向、流量、速度及其他参数，它可以配合不同的电路来实现预期的控制。在电磁阀中，有一个密闭的空腔，并在不同位置开有通孔，每个孔都通向不同的管路，且腔中间设有一个阀体，阀体两侧均设有电磁线圈，哪侧的磁铁线圈通电，阀体就被吸引到哪侧，并挡住或漏出与之对应的通孔，但进入通孔是常开的。

在空调器中，电磁阀主要用于切断、接通制冷剂通路，或切换制冷剂流向。在空调器中常用的电磁阀是四通电磁阀，它主要用于分体式热泵型空调器中，其基本结构及工作原理如图1-68所示。

四通电磁阀又称电磁四通换向阀，它主要由阀体、左右阀芯、左右弹簧、衔铁和电磁线圈等组成。当空调器处于制冷状态时，四通电磁阀线圈断电，衔铁左移，左阀孔打开，室内机组中的热交换器作为蒸发器工作在制冷循环系统中。当空调器处于制热状态时，电磁阀线圈通电，衔铁右移，右阀孔打开，室外机组中的热交换器作为蒸发器工作在制冷循环系统中。

在空调器的实际应用中，还有双向电磁阀和专用旁通电磁阀，但它们的功能作用及工作原理相同，都是为了控制制冷剂的流向。这里就不再多述。

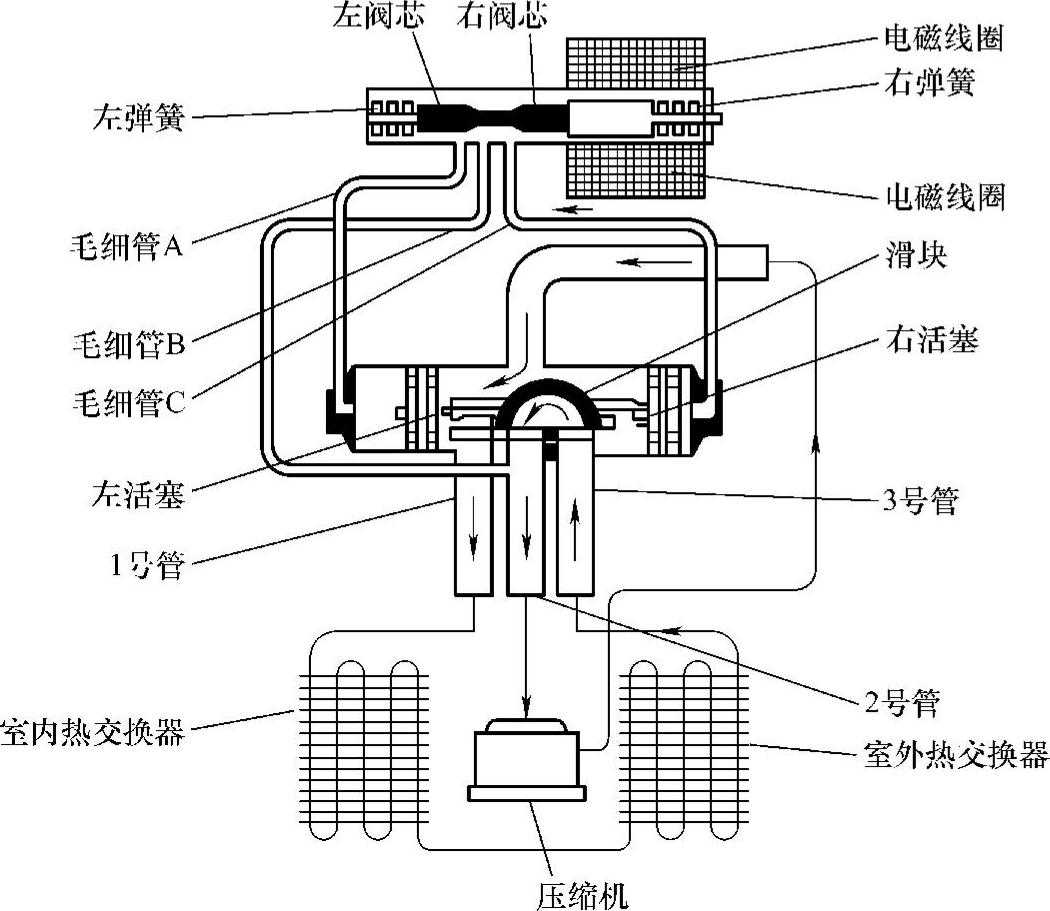

图1-68 电磁四通换向阀基本结构及工作原理

4.截止阀

截止阀主要用于维修时方便关断气管和液管，通常它有二通式和三通式，并安装在分体式空调器的室外机壳上，如图1-69所示。其中三通阀用于连接气管，二通阀用于连接液管。它们都是管路关闭阀。其内部结构如图1-70所示。

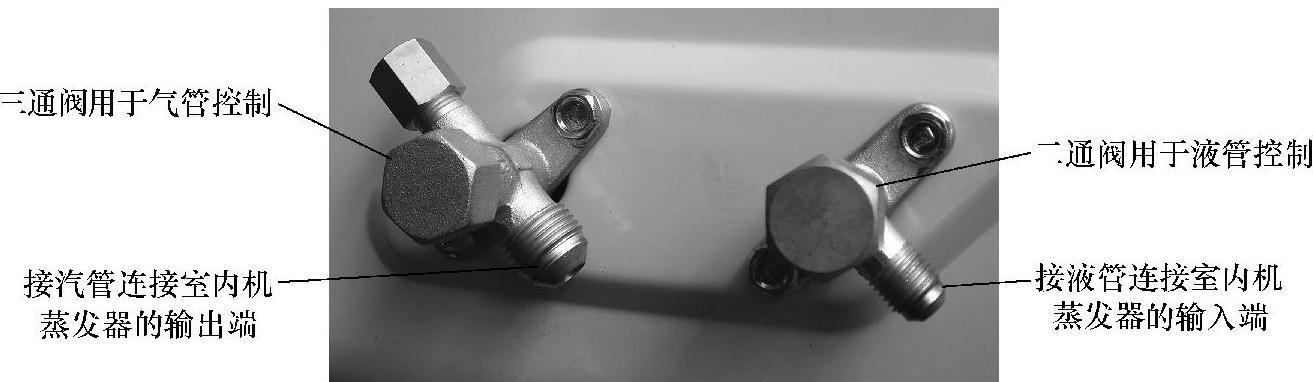

图1-69 截止阀实物图

在图1-70中，调整阀杆所处位置，可选择通孔的关闭或打开。在阀杆处于最上面的位置时，制冷循环系统正常工作；在阀杆处于最下面位置时，管路被关闭，空调器不工作。
