节流器件是用于调节制冷剂流量的控制器件。它在电冰箱等制冷循环系统中，一般是用毛细管来代替，但由于毛细管调节制冷剂流量的能力较弱，不能满足空调器负荷变化量的需要，因此，在空调器中就常用膨胀阀来充当节流器件。在实际应用中，常有热力膨胀阀和电子膨胀阀两种类型。

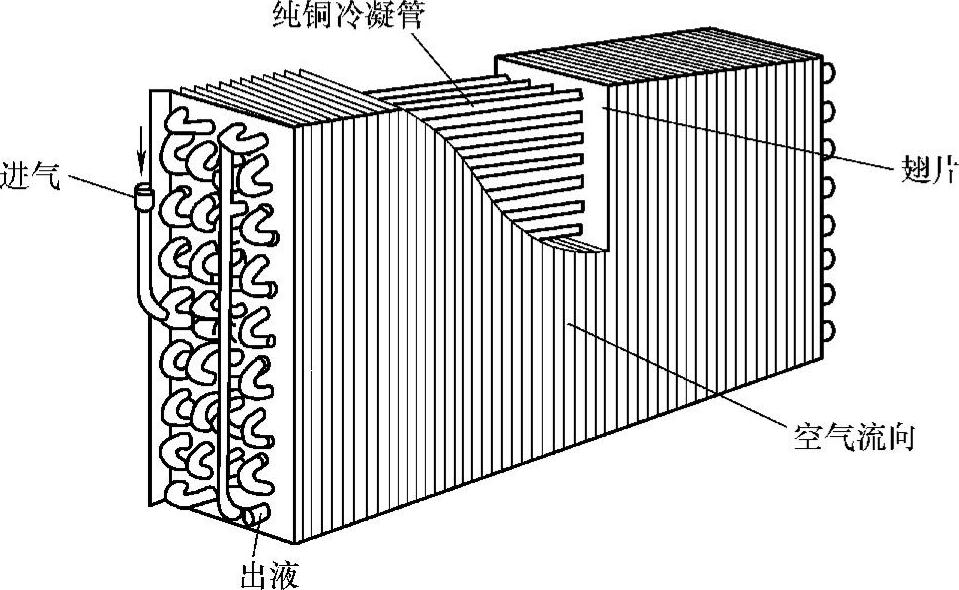

图1-62 室外机组中的热交换器结构示意图

1.热力膨胀阀

热力膨胀阀是通过感温机构来实现制冷剂流量控制的一种节流器件，它常有内平衡和外平衡两种形式，但内平衡式热力膨胀阀比较多用，其基本结构如图1-63所示。

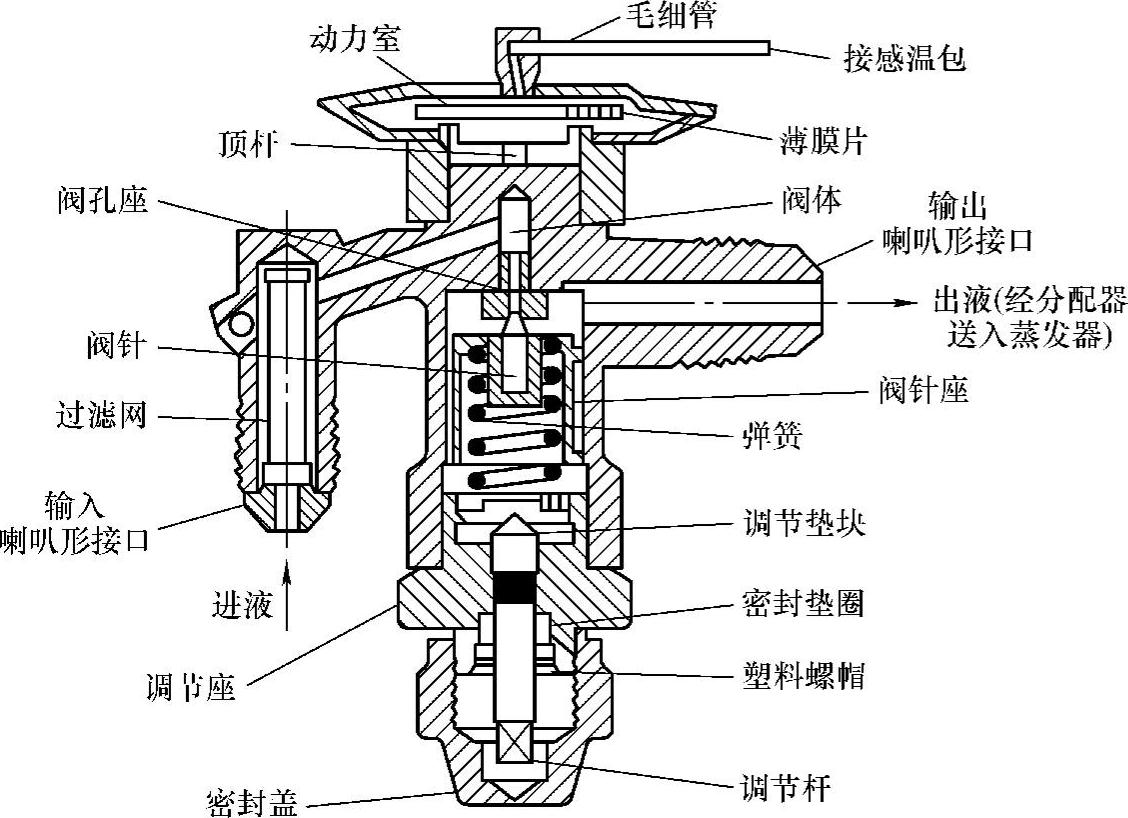

图1-63 内平衡式热力膨胀阀基本结构

在图1-63中，由冷凝器流出的液体，从输入喇叭形接口进入膨胀阀内，在弹簧力及阀针和阀体的控制下，从输出喇叭形接口流出，然后再进入蒸发器。当蒸发器负荷发生较大变化时，通过感温包检测到的温度会使动力室的压力发生变化，使阀体和阀针的位置也发生变化，从而使输出喇叭形接口输出的制冷剂液体的流量得到调节，蒸发器负荷的变化量受到控制，室内温度也就得到自动调节。

在热力膨胀阀的实际应用中，由输出喇叭形接口输出的制冷剂液体，要首先经分配器分成多路后再均匀送入蒸发器的各路蒸发管，以使蒸发器获得最佳效率。而分配器是由一个底部装有节流喷嘴环的圆锥体制成，其底部接至热力膨胀阀的输出口，制冷剂经节流喷嘴环进入圆锥形分配体，从各分路孔输出，各分路孔分别与蒸发器的各路蒸发管相接通。

2.电子膨胀阀

电子膨胀阀是在微电脑控制下对蒸发器负荷进行自动调节的一项技术，它主要应用在变频空调器中。它是按照预设程序调节蒸发器的供液量。由于它是属于电子调节模式，故就称其为电子膨胀阀。其最大的优点是：适应制冷机电一体化的发展要求，为制冷系统的智能化控制提供了必要条件，具有热力膨胀阀无法比拟的优良特性。因此，它是一种很有发展前途的自控节能器件，如图1-64所示。

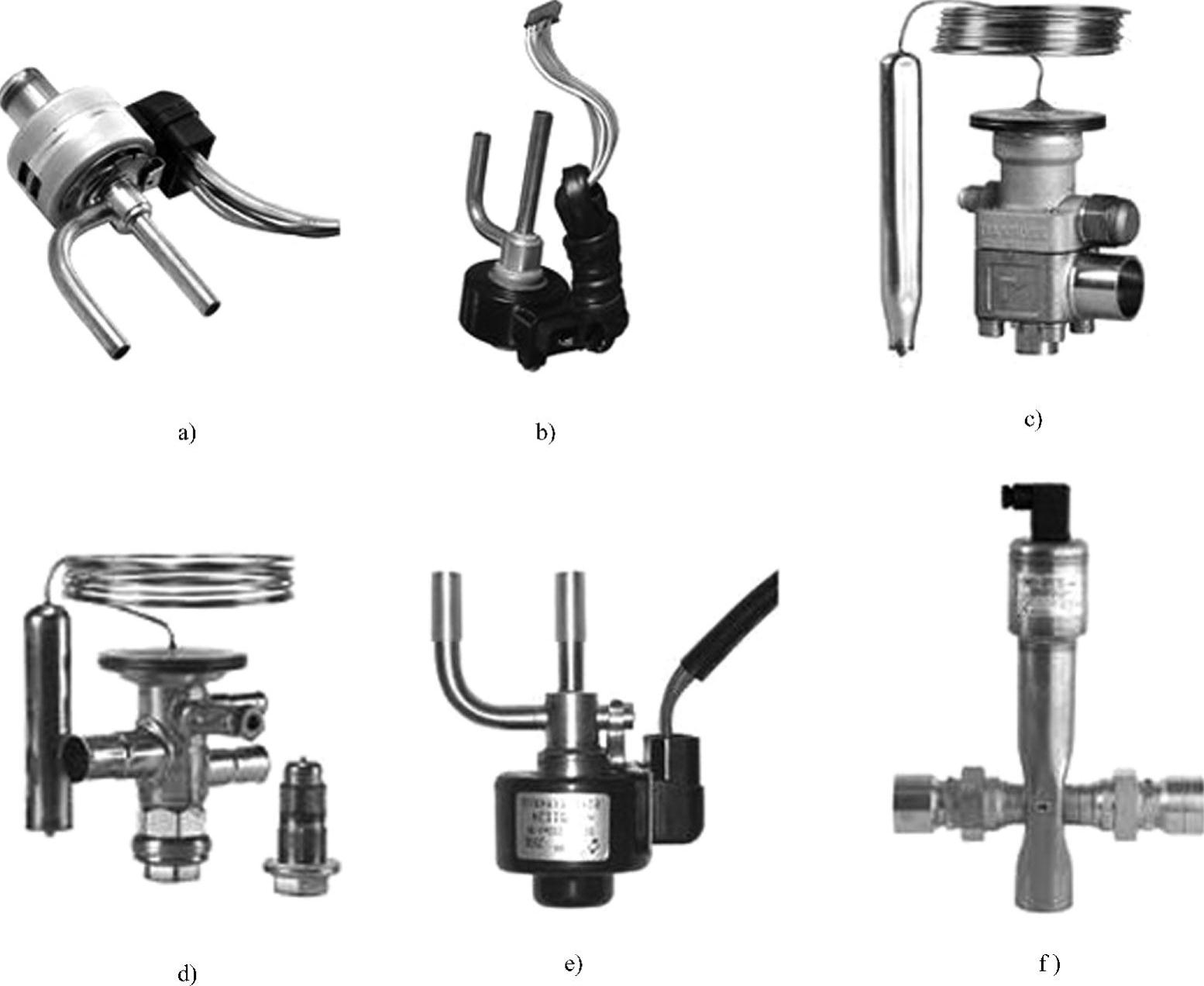

图1-64 电子膨胀阀实物图

电子膨胀阀主要由控制器、执行器和传感器等组成，核心硬件是单片机，它可同时完成压缩机和风扇电动机的变频等控制功能。因此，它常采用多机级连的形式，其传感器通常为热电偶或热风阻。电子膨胀阀主要是电磁式膨胀阀，它主要由电磁线圈和阀针等组成，如图1-65所示。

在图1-65中，电磁线圈未通电时，阀针处于全闭状态。当电磁线圈上施加有不同值的电压时，阀针会有不同的打开程度，从而有不同流量的液体制冷剂进入蒸发器，起到室内温度自动调节作用。电子膨胀阀从全闭到全开的过程仅需几秒钟，因此，电子膨胀阀的反应和动作速度很快，非常适合于分体热泵式空调器中使用。

电子膨胀阀通常有LV1500（孔径为4mm）、LV300（孔径为10mm）、LV400（孔径为15mm）三个级别，其供电电压为DC15～24V，工作电流分别依次为2.0A、2.5A、3.0A。

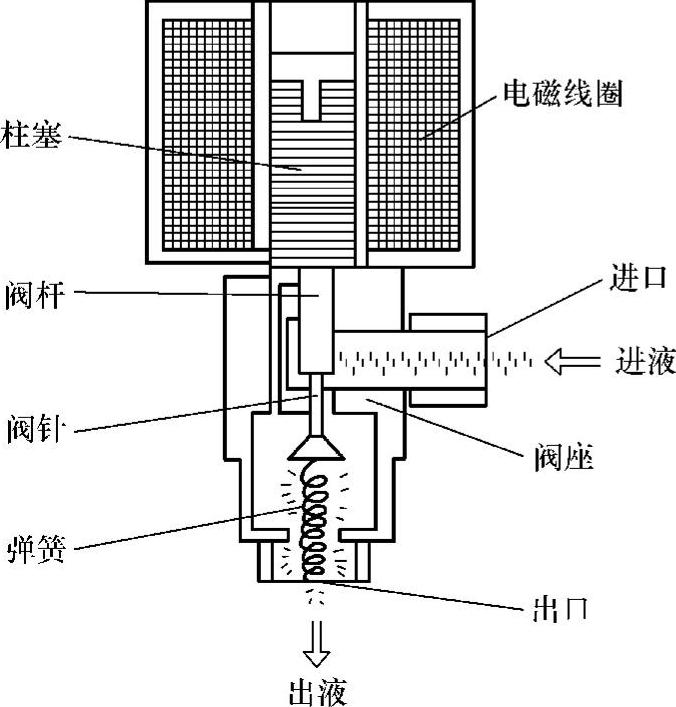

图1-65 电磁式膨胀阀基本结构
