热交换器的作用及原理解析
【摘要】：热交换器主要是为制冷剂提供蒸发或冷凝的器件，它是空调器中的一个重要组成部分。当空调器处于制热状态时，该热交换器是作为蒸发器工作在制冷循环中，将室外的热量传送到室内热交换器中，再由室内热交换器发出热量，在风的作用下，使室内气温上升。
热交换器主要是为制冷剂提供蒸发或冷凝的器件，它是空调器中的一个重要组成部分。它分别安装在室内和室外机组中。
1.室内机组中的热交换器
室内机组中的热交换器是由铜管、翅片和端板等组成，其结构如图1-61所示。它在空调器处于制冷状态时，作为蒸发器工作在制冷循环系统中，低压液态制冷剂在其管路内部吸热蒸发，其表面呈冷态。在电风扇的作用下，空调器室内机组吹出冷风，使室内气温下降；但在空调器工作在制热状态时，该热交换器是作为冷凝器工作在制冷循环系统中，从而使室内温度上升。因此，室内机组中的热交换器具有制冷、制热的双重性，为满足这种需要，常采用风冷翅片（肋片）形式，即在纯铜管上胀接纯铝翅片，以增加传热面积，加强空气的扰动性，提高蒸发器在室内空气中的传热效率。

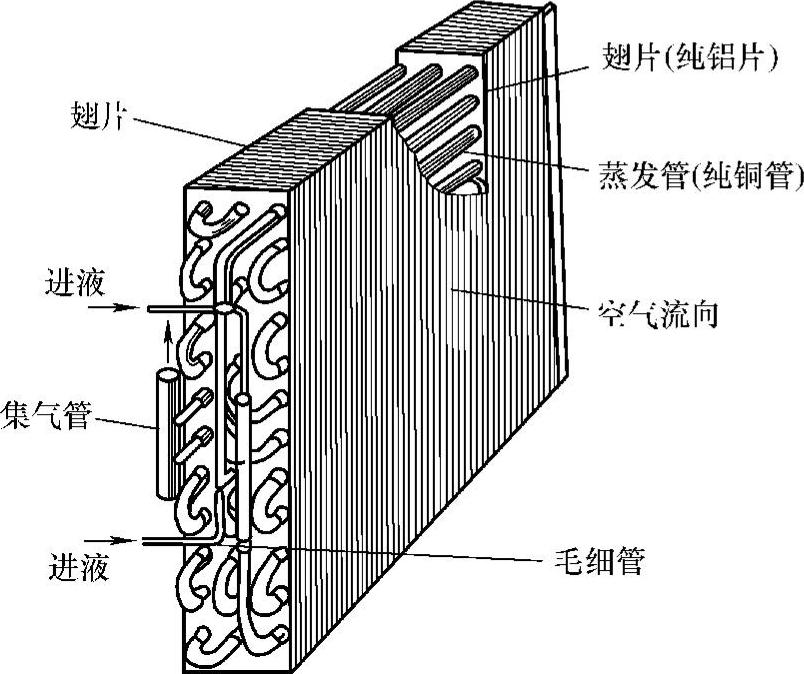

图1-61 室内机组中的热交换器结构
2.室外机组中的热交换器
室外机组中的热交换器与室内机组热交换一样，也是由铜管、翅片和端板等组成，其结构如图1-62所示。它在空调器处于制冷状态时，作为冷凝器工作在制冷循环系统中，高温气态制冷剂在其管路内部放热冷凝为液体后流出，将室内蒸发器中制冷剂吸收的热量传送到室外的空气中。当空调器处于制热状态时，该热交换器是作为蒸发器工作在制冷循环中，将室外的热量传送到室内热交换器中（此时室内热交换器是作为冷凝器），再由室内热交换器发出热量，在风的作用下，使室内气温上升。
在实际工作中，由于室外空气是干热交换，空气流动阻力比蒸发器小，放热系数也更小，因此室外机组中热交换器的翅片面积比室内热交换器的翅片面积要大一些，但片距可相对稍小一些。
