冷凝器：制冷循环系统中的重要热交换器

2023-06-19 理论教育版权反馈

【摘要】：冷凝器是制冷循环系统中的一个热交换器，它主要是将压缩机压缩后排出的高温高压制冷制剂蒸气进行冷却，变为中温高压的液态制冷剂。因此，冷凝器在制冷循环系统中主要起冷却作用。冷凝器的冷却方式有自然对流冷却和风扇强制对流冷却两种。由于它是用钢丝将弯曲钢管连成一体，故又称其为钢丝管冷凝器。这种冷凝器的主要特点是散热翅片的表面积较大。因此，在使用该种冷凝器时，需配置风扇电动机。

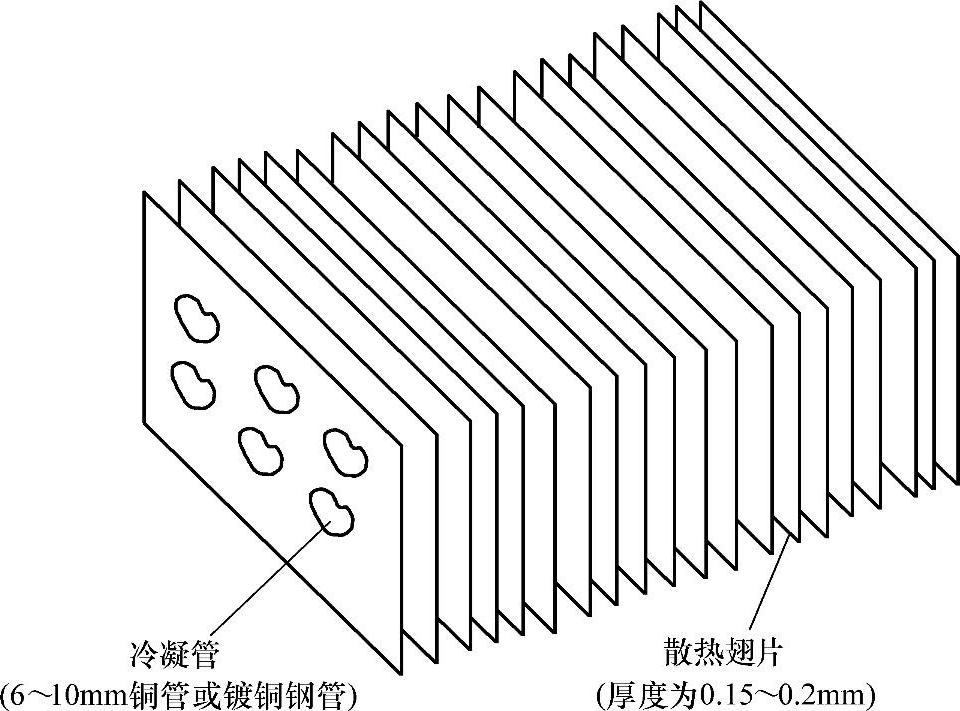

冷凝器是制冷循环系统中的一个热交换器，它主要是将压缩机压缩后排出的高温高压制冷制剂蒸气进行冷却，变为中温高压的液态制冷剂。因此，冷凝器在制冷循环系统中主要起冷却作用。冷凝器的冷却方式有自然对流冷却和风扇强制对流冷却两种。自然对流冷却方式比较简单，且无风机噪声，不易发生故障，在家用制冷设备中常用，但其传热效率低；强制对流冷却虽然效率高，但噪声较大，常用于厨房冷藏箱等较大的制冷设备。大型制冷设备还多采用水冷却方式。因此，在制冷循环系统中常有钢丝盘管冷凝器、百叶窗式冷凝器、内藏式冷凝器、翅片盘管式冷凝器、平板式冷凝器等多种形式。但它们都有不同的特点。

1.钢丝盘管冷凝器

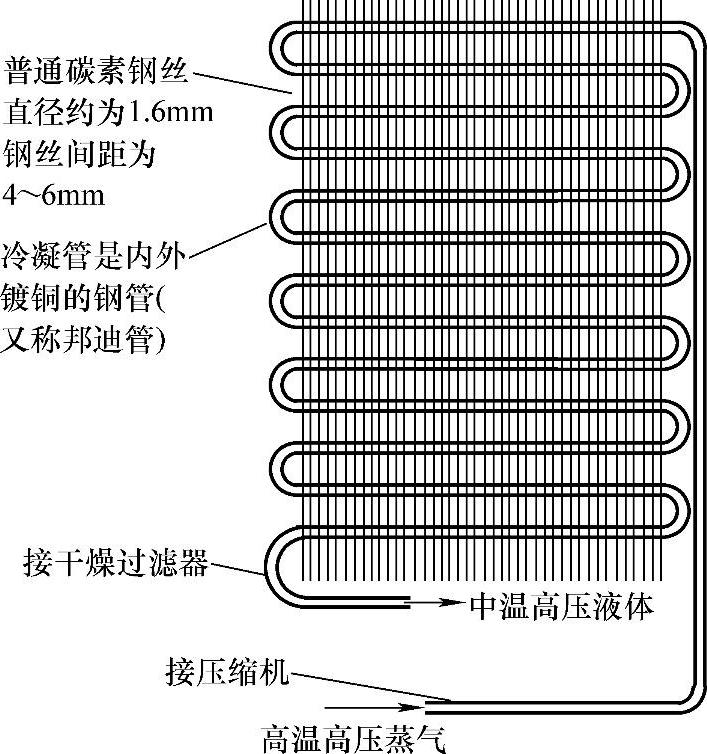

钢丝盘管式冷凝器是一种采用内外镀铜的钢管制成的外挂式冷凝器。由于它是用钢丝将弯曲钢管连成一体，故又称其为钢丝管冷凝器。其基本结构如图1-28所示。

在图1-28中，冷凝管的外径约为6mm，将其弯曲成蛇形盘管后，在其两侧面焊接上直径为1.5mm的钢丝，然后喷涂黑漆。这种冷凝器散热性能好、材料费用低、强度高，但焊接工艺的难度较大。

2.百叶窗式冷凝器

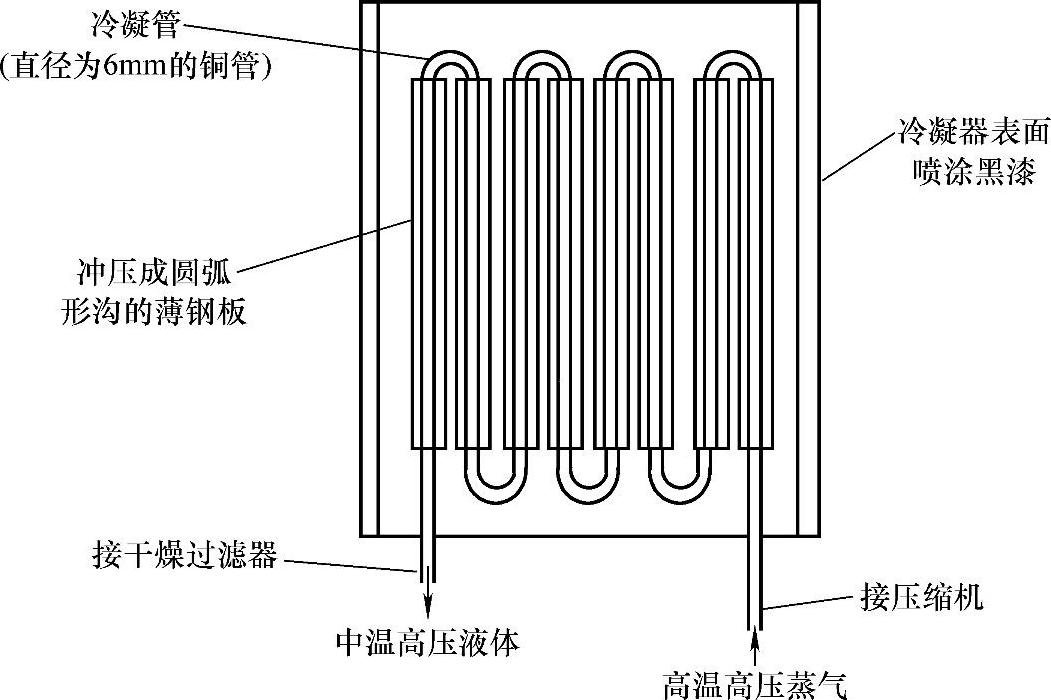

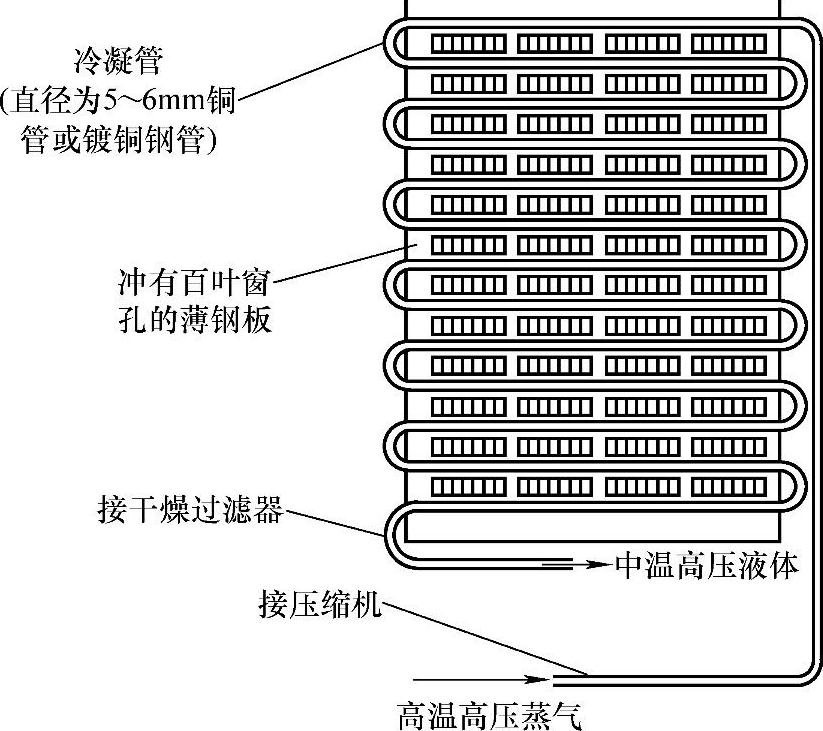

百叶窗式冷凝器是一种将冷凝管压包在冲有百叶窗孔的薄钢板上，其基本结构如图1-29所示。其中冷凝管可以是铜管，也可以是镀铜钢管，外直径约为6mm。薄钢板的厚度约为0.5～0.6mm，可用普通碳素钢板制成，并做喷涂黑漆处理。

3.内藏式冷凝器

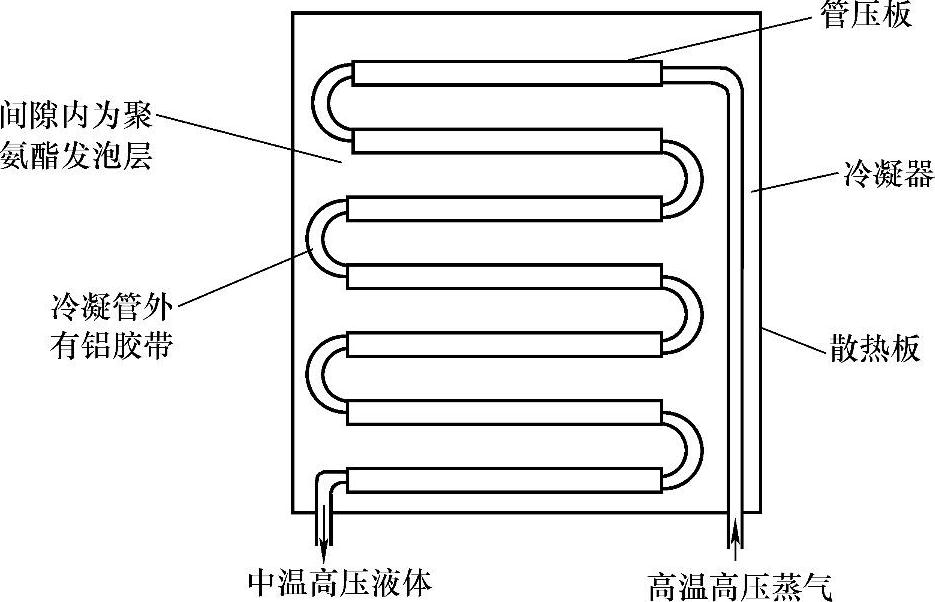

内藏式冷凝器是将冷凝器盘管用压板挤压或贴敷在制冷设备外壳的内侧表面，并利用外壳的外表面向外散热。其基本结构如图1-30所示。这种冷凝器的优点是占用空间小、不易损坏；缺点是散热效果较差。
