电风扇支架的设计与制作
【摘要】：1）单击选项卡组中的按钮，选择面作为偏移基准面，并在对话框栏中输入偏移距离为“165.00”，适时调整方向使其位于TOP面下方，便于电风扇支座轮廓线的绘制，单击按钮，形成如图10-81所示的基准面。10）单击选项卡组中的按钮，打开选项卡，在界面空白处右击并选择快捷菜单中的选项，选择上步创建的基准面将其设置为活动平面。
1）单击【模型】选项卡【基准】组中的【平面】按钮

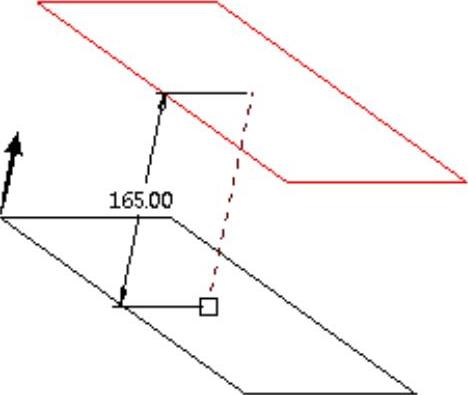

，选择【TOP】面作为偏移基准面，并在【基准平面】对话框【偏移】栏中输入偏移距离为“165.00”，适时调整方向使其位于TOP面下方，便于电风扇支座轮廓线的绘制，单击【确定】按钮
，形成如图10-81所示的基准面。
2）选择上步创建的基准面，单击【模型】选项卡【基准】组中的【草绘】按钮
，进入草图绘制界面。
3）单击【快速设置栏】中的【草绘视图】按钮
，使得草绘平面与屏幕平行，便于样条曲线的绘制。

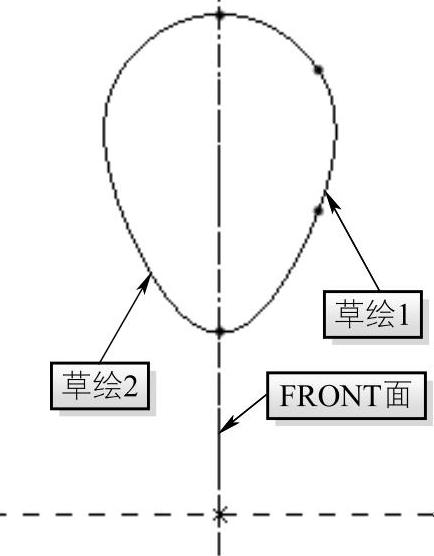

4）单击【草绘】组中的【样条】按钮，绘制如图10-82所示的样条曲线，分别命名为“支座底线1”、“支座底线2”（两条样条曲线分别绘制，即两次运用【草绘】命令，或者运用【镜像】命令，以FRONT面为镜像面，镜像【支座底线1】特征）。
图10-81 支座基准面
图10-82 支座底线
5）单击【模型】选项卡【曲面】组中的【造型】按钮
，打开【样式】选项卡，在界面空白处右击并选择快捷菜单中的【设置活动平面】选项，选择【FRONT】面将其设置为活动平面。
6）在草绘界面空白处右击并单击【活动平面方向】选项，使草绘平面与屏幕平行，单击【绘制曲线】按钮
，在打开的【曲线】控制板中选择【绘制平面曲线】选项
。

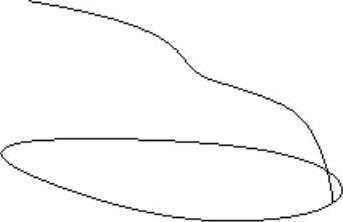

7）结合使用Shift键在两支座底线交点处拾取一点绘制一条从【支座底线】到【风扇轮廓】光滑过渡的曲线，终点位于【风扇轮廓线】内部，单击【应用】按钮
，完成如图10-83所示的造型曲线，并将其命名为【过渡线1】。

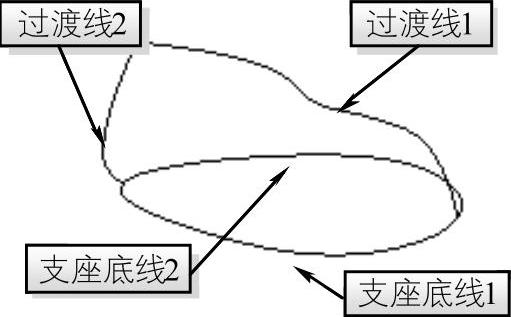

8）运用同种方法在FRONT面上绘制【过渡线2】，如图10-84所示。
图10-83 过渡线1
图10-84 过渡线2
9）单击【平面】按钮

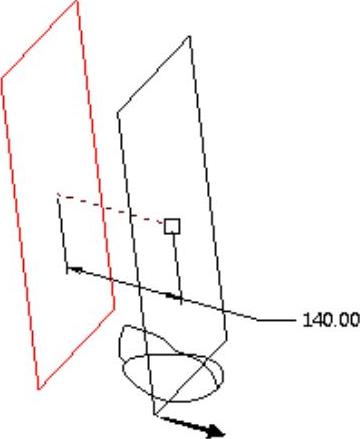

，打开【基准平面】对话框，选择【RIGHT】面作为偏移基准面，在【基准平面】对话框【偏移】栏中输入偏移距离为“130.00”，适时调整方向使其与上步创建的特征相交，便于影响线的绘制，如图10-85所示。
10）单击【模型】选项卡【曲面】组中的【造型】按钮
，打开【样式】选项卡，在界面空白处右击并选择快捷菜单中的【设置活动平面】选项，选择上步创建的基准面将其设置为活动平面。
11）在草绘界面空白处右击并单击【活动平面方向】选项，使草绘平面与屏幕平行，单击【绘制曲线】按钮
，在打开的【曲线】控制板中选择【绘制平面曲线】选项
。
12）结合使用Shift键在【过渡线1】上拾取一点绘制一条从【过渡线1】到【支座底线1】光滑过渡的曲线，终点位于【支座底线1】上，单击【应用】按钮
，完成如图10-86所示的造型曲线（若需要对造型曲线进行编辑，可单击【样式】选项卡【曲线】组中的【曲线编辑】选项，打开如图10-87所示的【曲线编辑】控制板，选择造型曲线，通过拖动曲线上的控制点调整造型曲线形状）。
图10-85 影响线基准面
图10-86 影响线1
图10-87 【曲线编辑】控制板

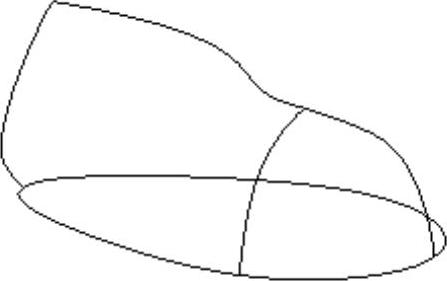

13）运用同种方法，在原基准面上绘制第二条影响线，如图10-88所示。
14）单击【模型】选项卡【曲面】组中的【边界混合】按钮
，打开【边界混合】控制板，单击控制板中的【第一方向链收集器】
，按住Ctrl键依次选取曲线【支架底线1】、【过渡线1】，单击控制板中的【第二方向链收集器】
，按住Ctrl键依次选取【影响线2】和【过渡线2】，形成如图10-89所示边界混合特征。
图10-88 影响线2
图10-89 边界混合1
15）运用相同方法对另一侧进行边界混合，创建如图10-90所示特征；修改【选择过滤器】中的选项为【面组】，同时选取【边界混合1】以及【边界混合2】对其进行合并操作，临时隐藏所有曲线使模型更加美观。
16）单击【模型】选项卡【曲面】组中的【填充】按钮
，打开如图10-91所示的【填充曲面】控制板，单击合并特征底面曲线以填充该合并特征底面，然后对其进行合并操作，使其与上方合为同一曲面，便于下一步镜像操作。
图10-90 边界混合2

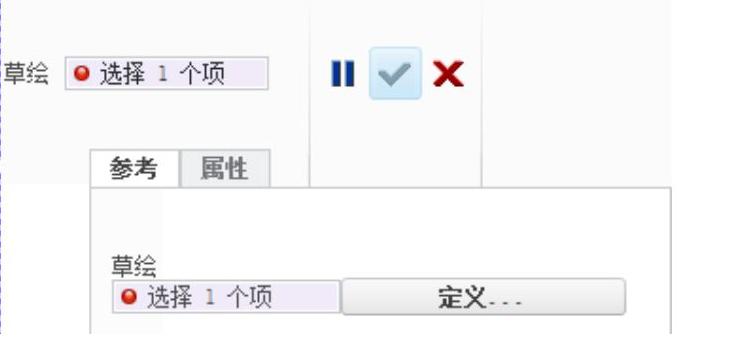

图10-91 【填充曲面】控制板
17）选择刚刚创建的合并特征，单击【模型】选项卡【编辑】组中的【镜像】按钮
，打开【镜像】控制板，选择【RIGHT】面作为镜像基准面，单击【应用】按钮

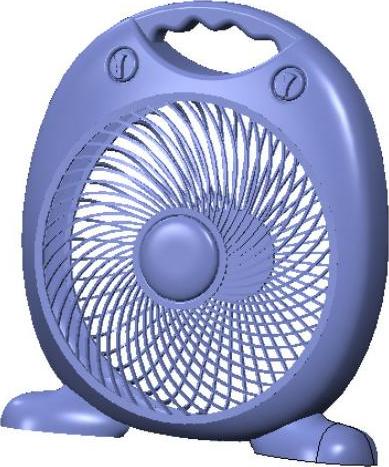

，完成支座的镜像操作；取消对电风扇前后盖的隐藏，并在支架和前、后盖创建合并特征，形成如图10-92所示对称特征。
18）全选模型树中本节创建的所有特征并创建名为【支架】组，便于以后修改与管理，本节创建的具体特征如图10-93所示。
图10-92 完全显示
图10-93 模型树
