电风扇修缮：实现细节详解
【摘要】：3）单击组中的按钮，在如图10-61所示位置绘制半径为95.00的圆弧并单击按钮，完成草绘。图10-63 拉伸截面图10-64 相交曲面8）修改选项为，结合Ctrl键选择需要合并的两个模型曲面和。图10-77 偏移区域图10-78 旋钮开关26）在模型树中全选本节创建的所有特征，右击打开如图10-79所示的快捷菜单，单击选项将其合为一组并命名为，电风扇修缮工作完成，本节创建的详细特征如图10-80所示。
1）单击【模型】选项卡【形状】组中的【拉伸】工具按钮
，打开【拉伸特征】控制板，单击控制板中【曲面】选项
，以确认生成曲面。
2）单击【放置】选项卡中的【定义】按钮，在界面中选择【FRONT】面作为草绘基准面，单击【草绘】按钮，进入草绘界面；单击【快速设置栏】中的【草绘视图】按钮
，使得草绘平面与屏幕平行。
3）单击【草绘】组中的【弧】按钮
，在如图10-61所示位置绘制半径为95.00的圆弧并单击【确定】按钮
，完成草绘。
4）选择拉伸模式为【双侧对称拉伸】，拉伸深度为100.00，单击【应用】按钮
，形成如图10-62所示拉伸特征，将其在模型树中的名称改为“切除面1”。

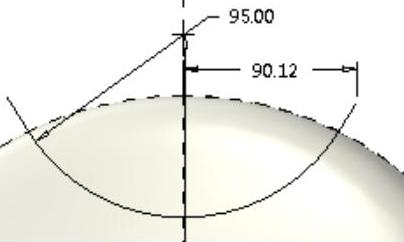

图10-61 圆弧

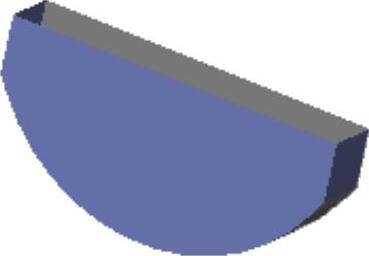

图10-62 切除面1
5）单击【拉伸】工具按钮
，打开【拉伸特征】控制板，单击控制板中【曲面】选项
，以确认生成曲面；单击【放置】选项卡中的【定义】按钮，打开【草绘】对话框，选择【TOP】面作为草绘基准面，单击【草绘】按钮，进入草图绘制界面。
6）单击【快速设置栏】中的【草绘视图】按钮
，使得草绘平面与屏幕平行；运用【矩形】命令绘制如图10-63所示拉伸截面，单击【确定】按钮
，完成拉伸截面的创建。
7）在【拉伸特征】控制板中输入拉伸深度为“240.00”，单击【应用】按钮
，形成如图10-64所示相交曲面，并修改名称为“切除面2”。
图10-63 拉伸截面

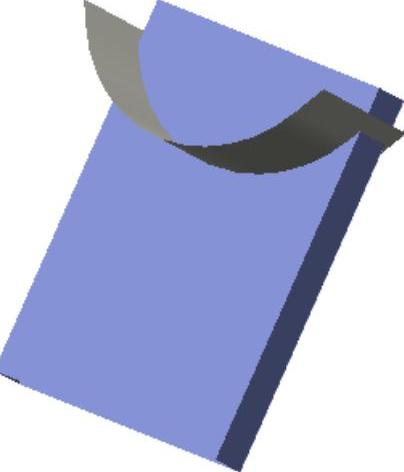

图10-64 相交曲面
8）修改【选择过滤器】选项为【面组】，结合Ctrl键选择需要合并的两个模型曲面【切除面1】和【切除面2】。
9）单击【模型】选项卡【编辑】组中的【合并】按钮
，打开【合并】控制板，通过改变【保留侧】选项
并配合使用特征【预览】按钮
，直到达到如图10-65所示合并曲面效果即【合并曲面1】。
10）单击选择【合并曲面1】以及【前盖】，并对其进行合并操作，单击【保留侧】选项
并配合使用特征【预览】按钮
，创建如图10-66所示合并切除特征，将其命名为“合并切除1”。
图10-65 合并曲面1

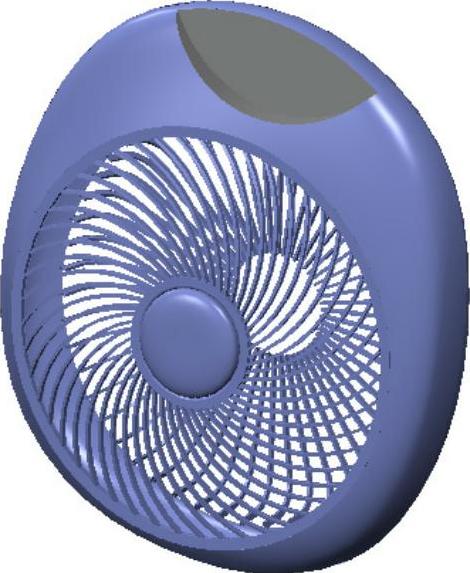

图10-66 合并切除1
11）对后盖运用同种操作，在其对应位置合并切除与前盖相同部分。
12）单击【模型】选项卡【形状】组中的【拉伸】按钮
，打开【拉伸特征】控制板。
13）单击控制板中【曲面】按钮
，以确认生成曲面，单击【放置】选项卡中的【定义】按钮，在界面中选择【合并切除1】扇形面作为草绘基准面，在【草绘】对话框中设定视图方向和特征生成方向（一般使用默认设置）。
14）单击【草绘】对话框中的【草绘】按钮进入草绘界面，单击【快速设置栏】中的【草绘视图】按钮
，运用【样条】命令以及【弧】命令绘制如图10-67所示的拉伸截面，单击【确定】按钮
完成操作。
15）更改拉伸模式为【拉伸到选定的平面】
并选择【合并切除2】的扇形面，单击【应用】按钮
，完成如图10-68所示曲面拉伸特征的创建（临时隐藏其他特征）。

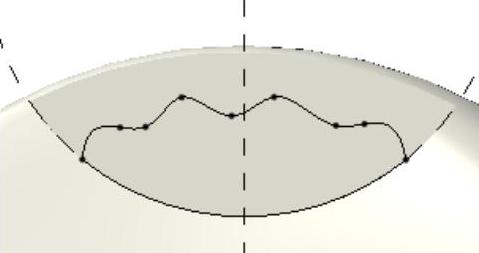

图10-67 拉伸截面

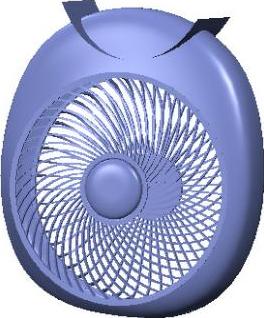

图10-68 曲面拉伸特征
16）修改如图10-69所示的【选择过滤器】选项为【面组】，选择【前盖】与【后盖】并对其进行合并操作。
17）按住Ctrl键选择上步创建的合并曲面以及刚创建的拉伸特征，单击【模型】选项卡【编辑】组中的【合并】按钮
，创建如图10-70所示的特征，并将其命名为“把手”。

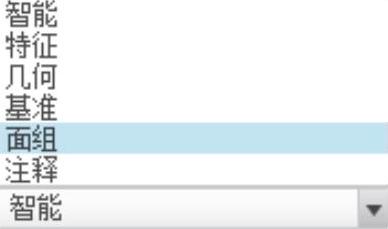

图10-69 【选择过滤器】
图10-70 【把手】
18）运用【工程】组中的【倒圆角】命令
，对【把手】及周边进行倒圆角，圆角半径为6.00，形成如图10-71所示的圆角特征。
19）修改【选择过滤器】中的选项为【面组】，选中【前盖】，单击【模型】选项卡【编辑】组中的【偏移】按钮
，打开【偏移】控制板。
20）更改偏移方式为【展开特征偏移】
，单击【选项】→【草绘区域】→【定义】选项，如图10-72所示，打开【草绘】对话框，选择【前基准面】作为草绘平面，单击【草绘】按钮，进入草绘界面。

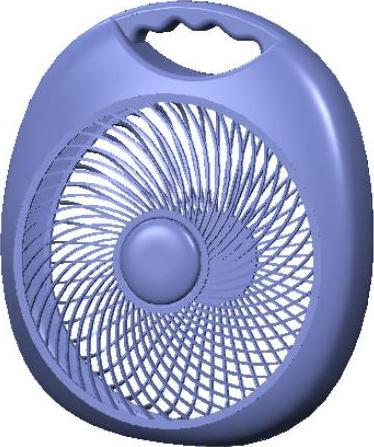

图10-71 倒圆角

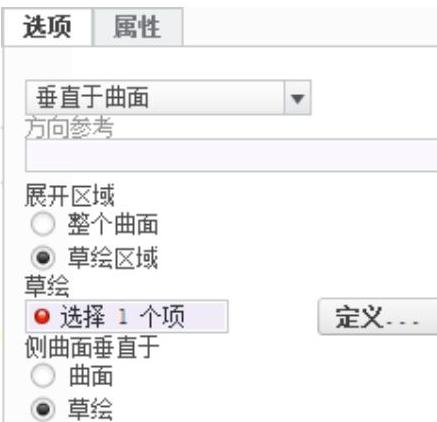

图10-72 【选项】选项卡
21）单击如图10-73所示【快速设置栏】中的【草绘视图】按钮
，使草绘界面与屏幕平行，运用【圆】命令在风扇整体的偏上方绘制直径为30.00的圆，该圆关于中心线对称以作为偏移区域，如图10-74所示。
图10-73 快速设置栏

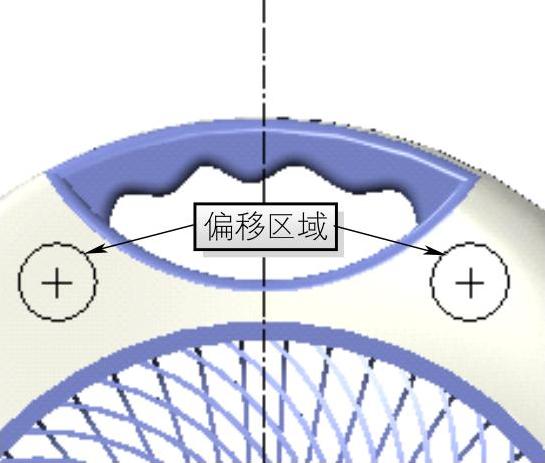

图10-74 偏移区域
22）在控制板中输入偏移距离为“5.00”，更改偏移方向使其向内偏移形成凹槽，单击【应用】按钮
，完成如图10-75所示展平偏移特征的创建。
23）在上步展平偏移的基础上再次使用偏移命令，单击【快速设置栏】中的【草绘视图】按钮
，使草绘界面与屏幕平行，运用【参考】命令并选择上步偏移特征的轮廓线，以确定草绘区域的圆心位置，使用【圆】命令在参考圆的圆心处绘制直径为“30.00”的两圆，单击【确定】按钮
完成草绘，更改偏移距离为“5.00”，单击【更改方向】按钮
使其向外偏移，单击【应用】按钮
完成偏移。
24）单击【工程】组中的【倒圆角】按钮
，对该偏移特征进行倒圆角，圆角半径为3.00，形成如图10-76所示特征。
图10-75 展平偏移
图10-76 倒圆角特征
25）在23）步创建的偏移平面上再次创建具有展平特征的偏移，其偏移区域如图10-77所示，输入偏移距离为“6.00”并向外偏移形成凸起，创建完成后运用倒圆角工具对其进行倒圆角操作，圆角半径为1.00，形成如图10-78所示的特征。

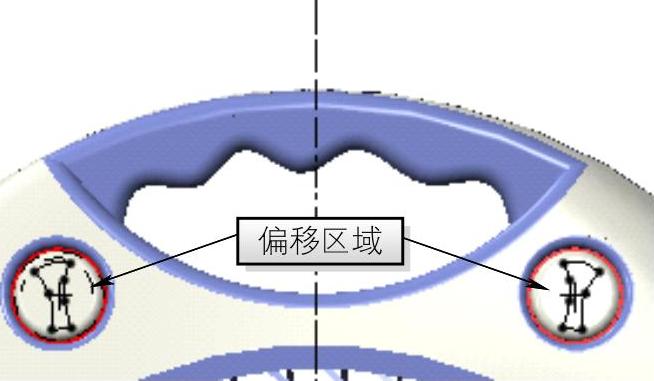

图10-77 偏移区域

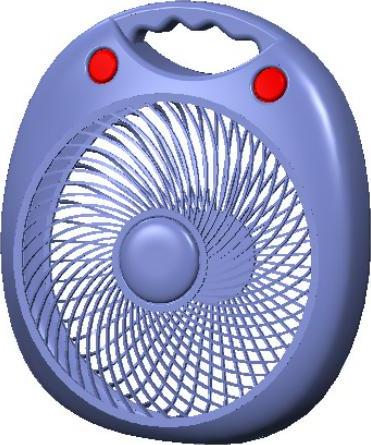

图10-78 旋钮开关
26）在模型树中全选本节创建的所有特征，右击打开如图10-79所示的快捷菜单，单击【组】选项将其合为一组并命名为【修缮】，电风扇修缮工作完成，本节创建的详细特征如图10-80所示。
图10-79 快捷菜单
图10-80 模型树
