本节在创建后盖时对前盖进行临时隐藏，便于后盖的绘制与显示。
1）单击【模型】选项卡【基准】组中的【平面】按钮
，打开如图10-40所示的【基准平面】对话框，选择【FRONT】面作为偏移基准面，在【基准平面】对话框【偏移】栏中输入偏移距离为“30.00”，在偏移距离前输入负号可更改偏移方向，形成如图10-41所示的基准面。
2）在模型树中右击该偏移基准面，单击右键快捷菜单中的【重命名】选项，修改其名称为【后基准面】，并按Enter键确定。

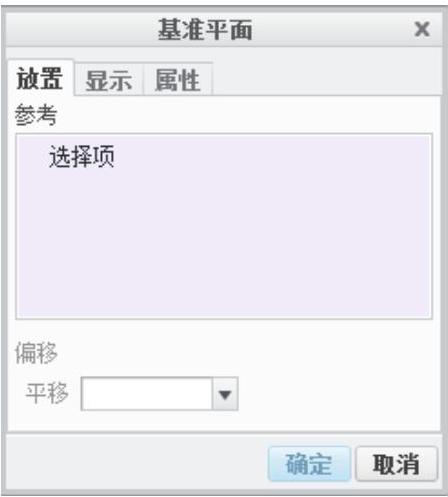

图10-40 【基准平面】对话框

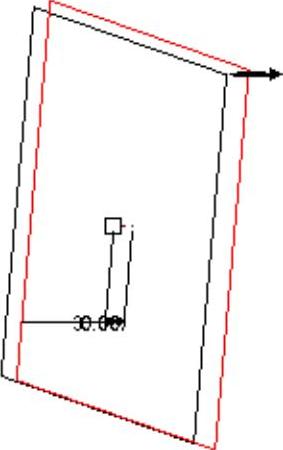

图10-41 后基准面
3）单击【模型】选项卡【基准组】中的【草绘】按钮
，选择【后基准面】作为草绘平面，单击对话框中的【草绘】按钮，如图10-42所示，进入草绘界面。
4）单击【快速设置栏】中的【草绘视图】按钮
，使草绘平面与屏幕平行；单击【草绘】组中的【圆】按钮
，在几何中心处绘制直径为290.00的圆并命名为【后圆】。
5）单击【模型】选项卡【曲面】组中的【造型】按钮
，打开【样式】选项卡，在界面空白处右击弹出快捷菜单，从中选择【设置活动平面】选项，单击选择【RIGHT】面将其设置为活动平面。
6）在草绘界面空白处右击，打开如图10-43所示的快捷菜单，单击【活动平面方向】使草绘平面与屏幕平行。
图10-42 【草绘】对话框
图10-43 快捷菜单
7）单击【绘制曲线】按钮
并单击【绘制平面曲线】按钮
，结合使用Shift键在【后圆】轮廓上拾取一点绘制一条【后圆】到【风扇轮廓线】光滑过渡的曲线，且终点与【风扇轮廓线】重合，单击【确定】按钮
完成草绘，如图10-44所示。
8）运用同种方法分别在TOP面上绘制【后影响线2】、【后影响线3】，如图10-45所示。

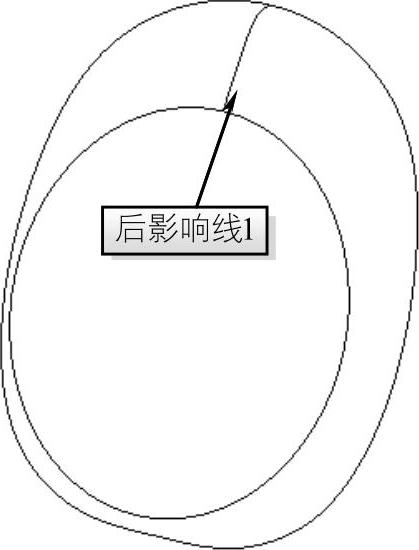

图10-44 后影响线1

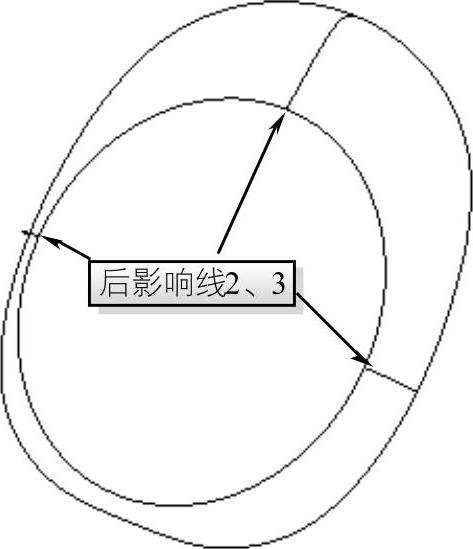

图10-45 后影响线2、3
9）单击【模型】选项卡【曲面】组中的【边界混合】按钮
，打开【边界混合】控制板，单击控制板中【第一方向链收集器】
，按住Ctrl键依次选取曲线【后圆】和【风扇轮廓线】。
10）单击控制板中【第二方向链收集器】
，添加第二方向链以控制曲面过渡形状，按住Ctrl键依次选取侧曲线【后影响线1】、【后影响线2】以及【后影响线3】，如图10-46所示，单击控制板中的【应用】按钮
，完成如图10-47所示的边界曲面创建。

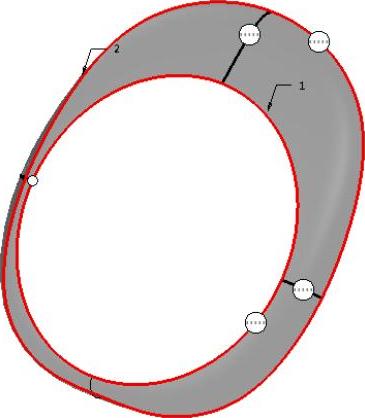

图10-46 选择控制链

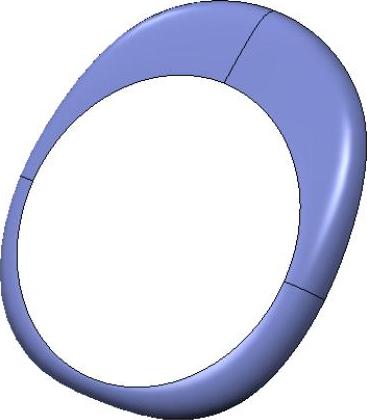

图10-47 边界混合
11）单击【模型】选项卡【形状】组中的【拉伸】按钮
，打开【拉伸特征】控制板，单击控制板中【曲面】按钮
，以确认生成曲面；单击【放置】选项卡中的【定义】按钮，选择【前基准面】作为草绘基准面。
12）单击【快速设置栏】中的【草绘视图】按钮
，使草绘平面与屏幕平行；单击【设置】组中的【参考】按钮
，打开【参考】对话框，选择已创建的【后圆】作为参考。
13）单击【草绘】组中的【圆】按钮
，在参考圆的圆心处绘制直径分别为280.00、290.00的圆，单击【确定】按钮
，完成拉伸截面的创建，如图10-48所示，在模型树中将其重命名为【拉伸圆环】。
14）选择【后基准面】并单击【基准】组中的【平面】按钮
，打开【基准平面】对话框，在【偏移】栏中输入偏移距离为“60.00”，单击【确定】按钮，完成如图10-49所示的基准面。

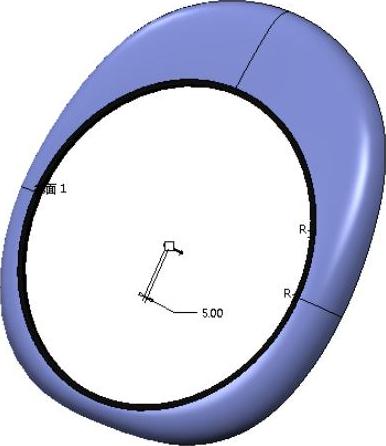

图10-48 拉伸圆环
图10-49 拉伸平面
15）使用拉伸特征在上步创建的草绘基准面上创建如图10-50所示的拉伸特征，其拉伸截面是直径为80.00的圆，拉伸深度为8.00并确保向外拉伸，修改其名称为【固定圆】，（在绘制拉伸截面时，运用【参考】命令，并单击【后园】作为参考，将拉伸截面的圆心定位在【后园】圆心处）。

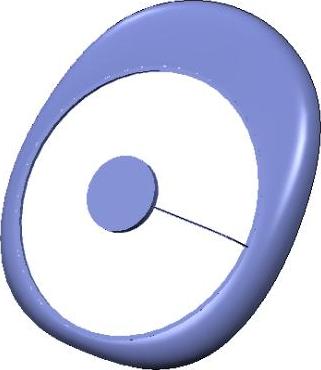

16）单击【模型】选项卡【基准】组中的【草绘】按钮
，打开【草绘】对话框，选择【TOP】面作为草绘基准面，运用【线】命令绘制如图10-51所示的特征，且两端点分别于【拉伸圆环】、【固定圆】内部。
17）单击【草绘】组中的【圆角】按钮
，对拐角进行倒圆角，圆角半径为25.00，单击【确定】按钮
，完成扫描轨迹的绘制，如图10-52所示。
图10-50 拉伸特征

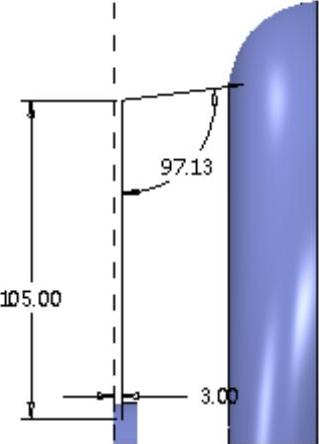

图10-51 轨迹线

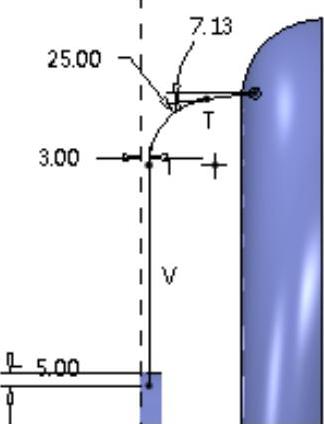

图10-52 扫描轨迹
18）选择【模型】选项卡【形状】组中的【扫描】按钮
，打开如图10-53所示的【扫描】控制板，并单击【曲面】按钮
。

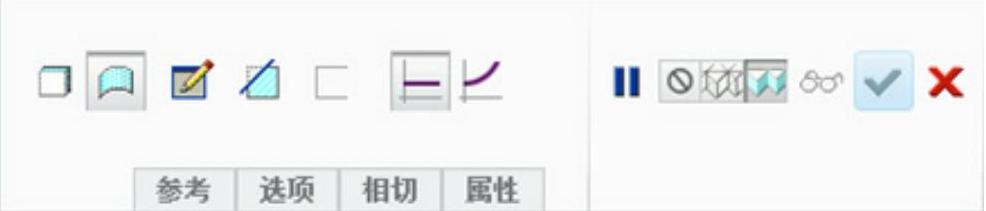

图10-53 【扫描】控制板
19）选择扫描轨迹线，单击控制板中的【绘制扫描截面】按钮
，并配合使用【快速设置栏】中的【草绘视图】按钮
，在十字中心处绘制长为5.00宽为2.00的扫描截面，如图10-54所示，单击【应用】按钮
完成如图10-55所示恒定截面扫描特征。
图10-54 扫描截面
图10-55 恒定截面扫描
20）选中刚刚创建的扫描截面特征，单击【模型】选项卡【编辑】组中的【阵列】按钮
，打开【阵列】控制板。
21）更改阵列类型为【轴】，选取基准轴【A_1】并在第一方向输入阵列数为“50”，单击控制板中的【设置角度】按钮
，对其进行360°阵列，绘图区显示如图10-56所示，单击【应用】按钮
，形成如图10-57所示的阵列特征。
图10-56 特征显示
图10-57 轴阵列
22）修改【选择过滤器】选项为【面组】，结合Ctrl键选择需要合并的两曲面【边界混合1】和【边界混合2】，单击【模型】选项卡【编辑】组中的【合并】按钮
，打开【合并】控制板。
23）通过改变【保留侧】选项
并配合使用特征【预览】按钮
，单击【应用】按钮
，完成两曲面的合并。
24）单击【模型】选项卡【工程】组中的【倒圆角】按钮
，打开【倒圆角】控制板，打开【倒圆角】控制板中的【集】选项卡并更改圆角类型为【D1×D2圆锥】倒圆角。
25）单击上步绘制圆柱的边缘轮廓线对其进行【D1×D2圆锥】倒圆角，圆锥参数如图10-58所示。
26）单击【应用】按钮
，完成后盖的创建，如图10-59所示，（取消对【前盖】的隐藏），按住Shift键全选本节所有创建特征，右击选择快捷菜单中的【组】选项将其合为一组并命名为【后盖】，创建后盖的详细特征如图10-60所示的模型树。

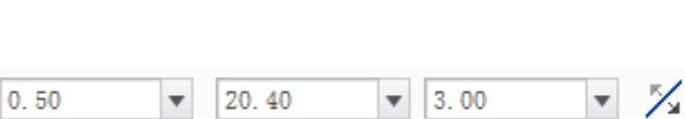

图10-58 圆锥倒圆角
图10-59 完全显示

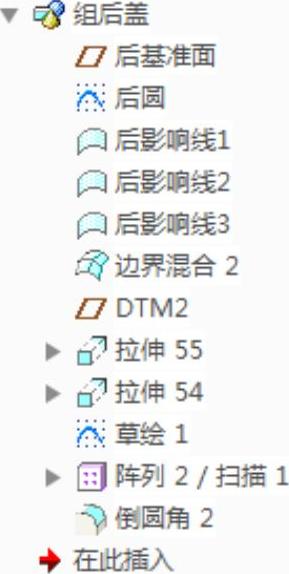

图10-60 【后盖】模型树
