1）单击【新建】按钮978-7-111-43338-5-Chapter10-2.jpg选择【零件】类型并输入名称为“fanli-2”，出现如图10-1所示的【新建】对话框，取消勾选【使用默认模板】，单击【确定】，出现如图10-2所示的【新文件选项】对话框，选择mmns_part_solid模板，单击【确定】按钮。

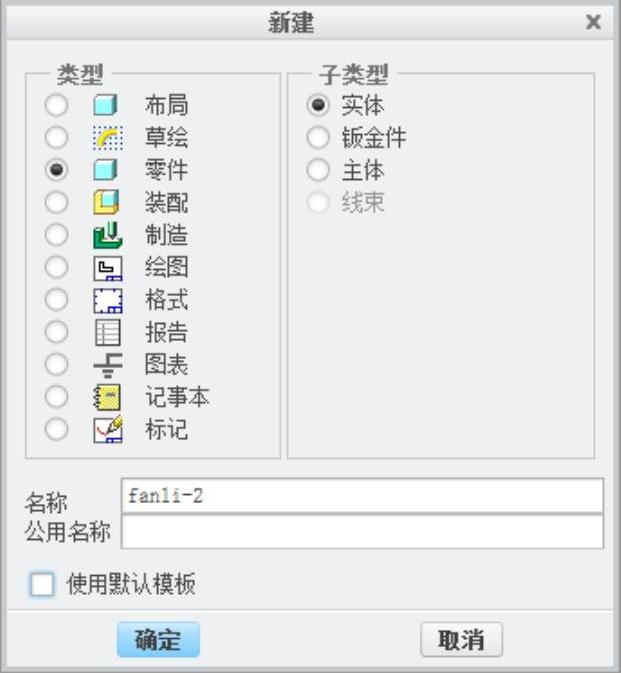

图10-1 【新建】对话框

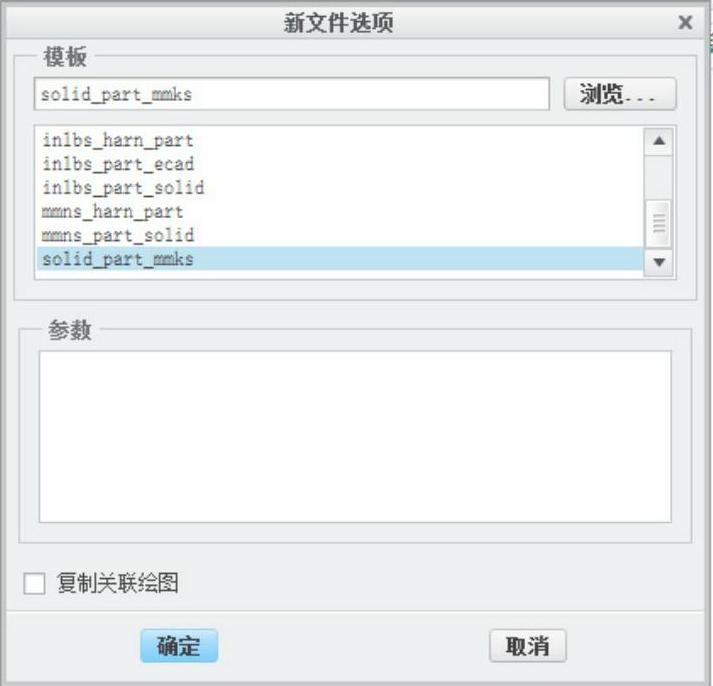

图10-2 【新文件选项】对话框

2）单击【模型】选项卡【基准】组中的【平面】按钮978-7-111-43338-5-Chapter10-5.jpg，打开如图10-3所示的【基准平面】对话框，选择【FRONT】面作为偏移基准面，在【基准平面】对话框【偏移】栏中输入偏移距离为“40.00”，形成如图10-4所示的基准面。

3）在模型树中选择上步创建的基准面右击，单击选择右键快捷菜单中的【重命名】选项，将其命名为“前基准面”，并按Enter键确定。

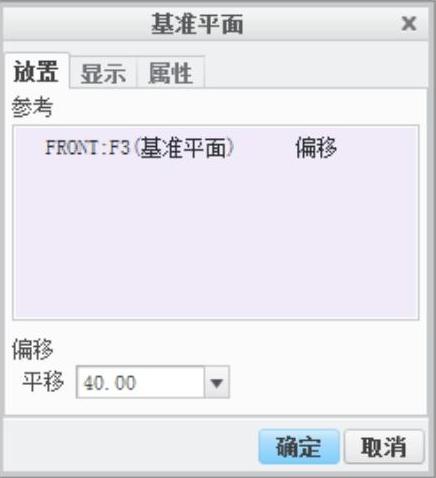

图10-3 【基准平面】对话框


图10-4 前基准面

4）选择【前基准面】作为草绘平面，单击【模型】选项卡【基准】组中的【草绘】按钮978-7-111-43338-5-Chapter10-8.jpg，进入草图绘制界面。

5）单击【快速设置栏】中的【草绘视图】按钮978-7-111-43338-5-Chapter10-9.jpg，使得草绘平面与屏幕平行。

6）单击【草绘】组中的【圆】按钮978-7-111-43338-5-Chapter10-10.jpg，在几何中心处绘制直径为290.00的圆，单击【确定】按钮978-7-111-43338-5-Chapter10-11.jpg完成操作，如图10-5所示，在模型树中将其重命名为【前圆】。

7）选中【FRONT】面并单击【草绘】按钮978-7-111-43338-5-Chapter10-12.jpg，进入草绘界面，单击【草绘】组中的【样条】按钮978-7-111-43338-5-Chapter10-13.jpg，绘制如图10-6所示的样条曲线，（拖动曲线上的点，调整形状），单击【确定】按钮978-7-111-43338-5-Chapter10-14.jpg完成绘制，在模型树中选中该特征，再次单击修改其名称为【风扇轮廓线】。


图10-5 前圆

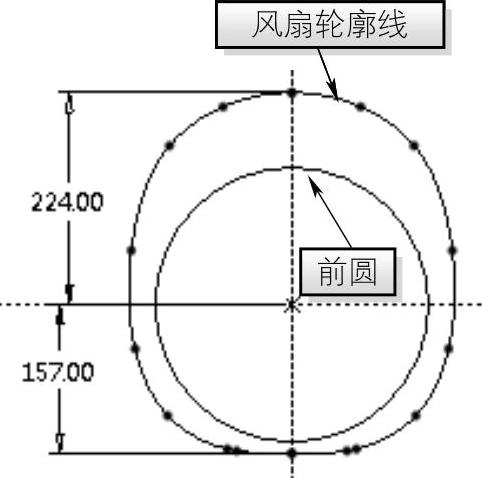

图10-6 风扇轮廓线

8）单击【模型】选项卡【曲面】组中的【造型】按钮978-7-111-43338-5-Chapter10-17.jpg，打开如图10-7所示的【样式】选项卡，在界面空白处右击，打开如图10-8所示的快捷菜单，选择右键快捷菜单中的【设置活动平面】选项，选择【RIGHT】面将其设置为活动平面。

9）在草绘界面空白处右击并选择【活动平面方向】，使草绘平面与屏幕平行，单击【绘制曲线】按钮，打开如图10-9所示的【造型：曲线】控制板，单击控制板中的【创建平面曲线】按钮978-7-111-43338-5-Chapter10-18.jpg。


图10-7 【样式】选项卡

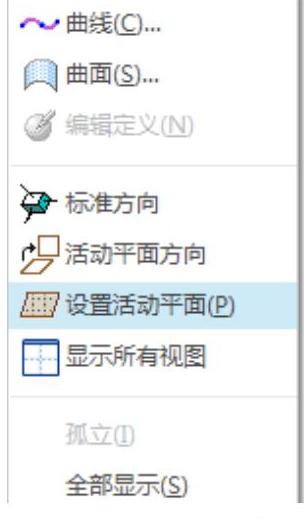

图10-8 快捷菜单


图10-9 【造型：曲线】控制板

10）结合使用Shift键在【前圆】轮廓上拾取一点绘制一条【前圆】到【风扇轮廓线】光滑过渡的曲线，终点位于【风扇轮廓线】上，单击【造型：曲线】控制板中的【应用】按钮978-7-111-43338-5-Chapter10-22.jpg，完成如图10-10所示的造型曲线，更改名称为【前影响线1】（按住Shift键拾取点时，可自动捕捉临近的点、线、面）。

11）运用同种方法分别在RIGHT面上绘制【前影响线1】、【前影响线2】，在TOP面上绘制【前影响线3】，单击【确定】按钮978-7-111-43338-5-Chapter10-23.jpg，完成如图10-11所示影响线的创建，并且3条影响线的起点、终点分别落在【前圆】和【风扇轮廓线】上（若需要对造型曲线进行编辑，可单击【样式】选项卡【曲线】组中的【曲线编辑】选项，打开【曲线编辑】控制板，选择造型曲线，通过拖动曲线上的控制点调整造型曲线形状）。

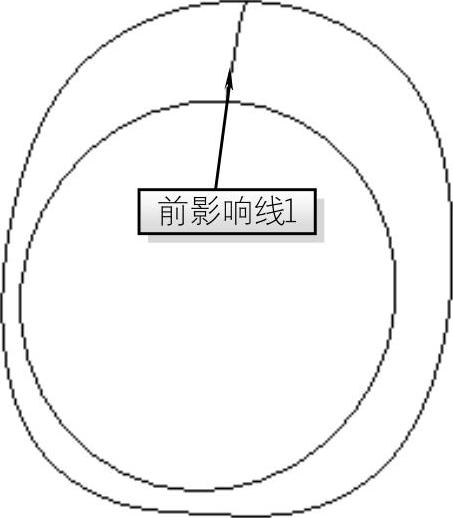

图10-10 前影响线

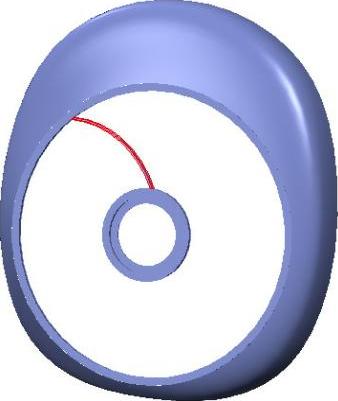

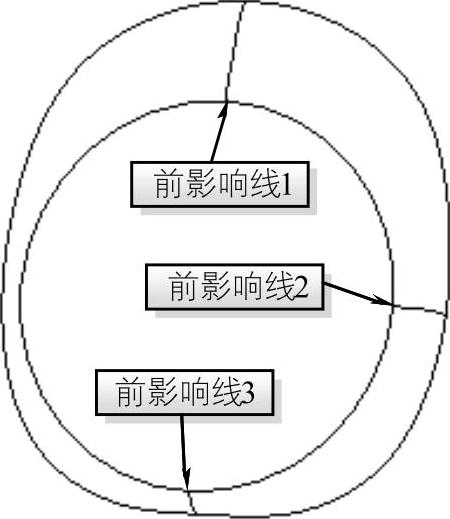

图10-11 影响线

12）单击【模型】选项卡【曲面】组中的【边界混合】按钮978-7-111-43338-5-Chapter10-26.jpg，打开如图10-12所示的【边界混合】控制板，单击控制板中的【第一方向链收集器】978-7-111-43338-5-Chapter10-27.jpg，按住Ctrl键依次选取曲线【前圆】和【风扇轮廓线】，如图10-13所示。

13）单击控制板中的【第二方向链收集器】978-7-111-43338-5-Chapter10-28.jpg（即【前圆】过渡到【风扇轮廓线】的影响曲线），按住Ctrl键依次选取侧曲线【前影响线1】、【前影响线2】以及【前影响线3】，如图10-14所示。


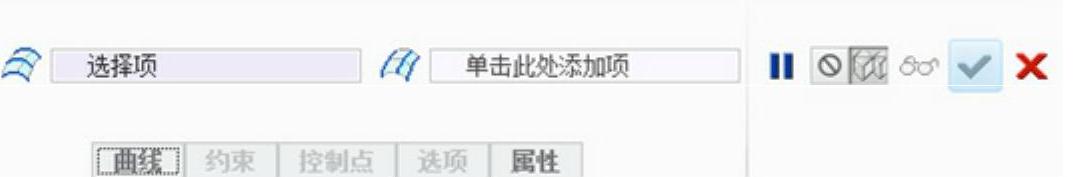

图10-12 【边界混合】控制板


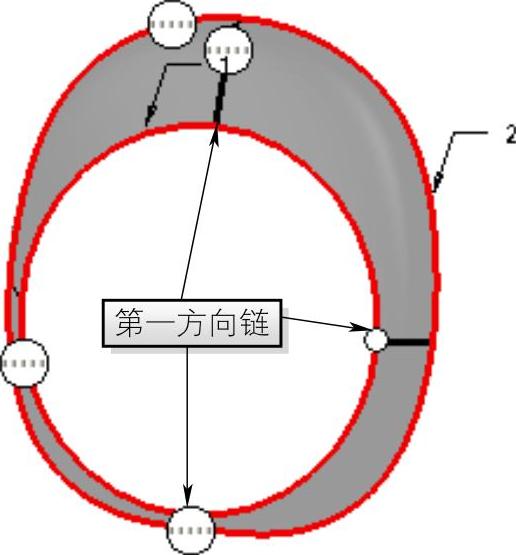

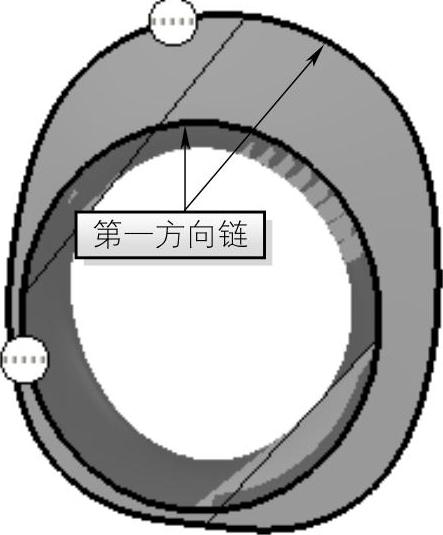

图10-13 第一方向链


图10-14 第二方向链

14）单击【应用】按钮978-7-111-43338-5-Chapter10-32.jpg，完成双向边界混合特征的创建，第一方向曲线沿3条影响曲线形成光滑过渡。

15）单击【模型】选项卡【形状】组中的【拉伸】工具按钮978-7-111-43338-5-Chapter10-33.jpg，打开如图10-15所示的【拉伸特征】控制板，单击控制板中的【曲面】按钮978-7-111-43338-5-Chapter10-34.jpg，以确认生成曲面；单击如图10-16所示【放置】选项卡中的【定义】按钮，选择【前基准面】作为草绘基准面。


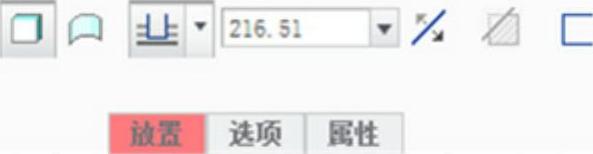

图10-15 【拉伸特征】控制板

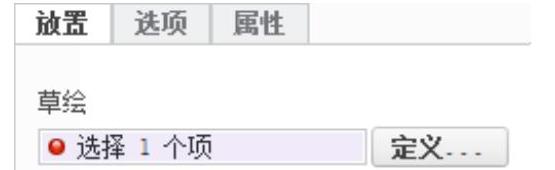

图10-16 【放置】选项卡

16）单击【快速设置栏】中的【草绘视图】按钮978-7-111-43338-5-Chapter10-37.jpg，使草绘平面与屏幕平行；单击【设置】组中的【参考】按钮978-7-111-43338-5-Chapter10-38.jpg，打开如图10-17所示的【参考】对话框，选择已创建的【前圆】作为参考。

17）单击【草绘】组中的【圆】按钮978-7-111-43338-5-Chapter10-39.jpg，在参考圆的圆心处绘制直径分别为275.00、290.00的圆，单击【确定】按钮978-7-111-43338-5-Chapter10-40.jpg，完成拉伸截面的创建，如图10-18所示。

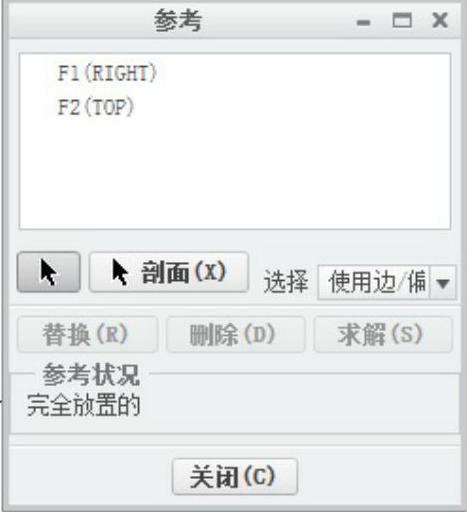

图10-17 【参考】对话框

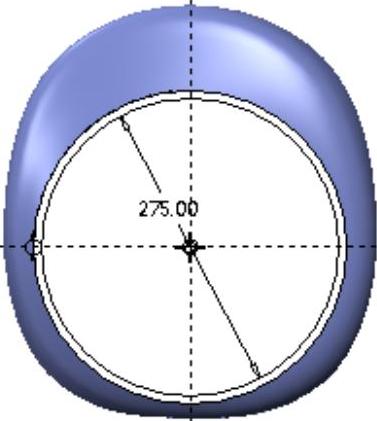

图10-18 拉伸截面

18）更改拉伸模式为【指定深度拉伸】并输入拉伸深度为“5.00”，单击【反向】按钮978-7-111-43338-5-Chapter10-43.jpg，使其向内侧拉伸，打开【选项】选项卡，勾选【封闭端】选项，单击【应用】按钮978-7-111-43338-5-Chapter10-44.jpg，形成如图10-19所示拉伸特征，将其重命名为“拉伸外圆”。

19）选中【前基准面】并单击【基准】组中的【平面】按钮978-7-111-43338-5-Chapter10-45.jpg，创建相对于【前基准面】向前偏移10.00的草绘平面，如图10-20所示。

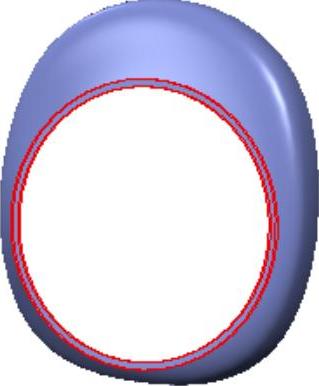

图10-19 拉伸外圆

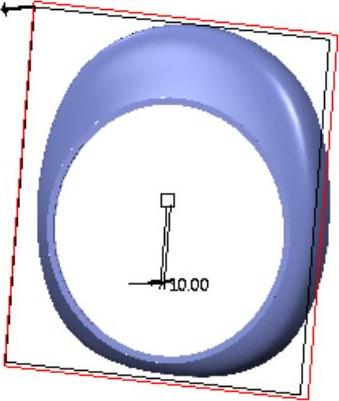

图10-20 草绘平面

20）在上步创建的草绘基准面上使用【拉伸】命令，创建如图10-21所示的拉伸特征，其拉伸截面分别为直径60.00、90.00的圆，更改拉伸深度为“5.00”，拉伸深度为5（在绘制拉伸截面时，结合【参考】命令，使得拉伸截面圆心位于【前圆】圆心处），并命名为“端盖”。

21）修改【选择过滤器】中的选项为【面组】，如图10-22所示；选中刚刚创建的拉伸圆环，单击【模型】选项卡【编辑】组中的【偏移】按钮978-7-111-43338-5-Chapter10-48.jpg，打开如图10-23所示的【偏移】控制板。


图10-21 拉伸特征

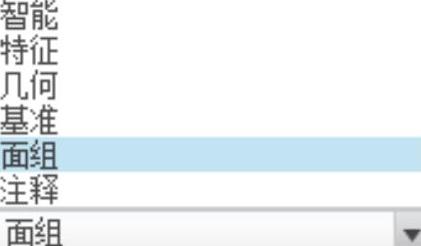

图10-22 【选择过滤器】


图10-23 【偏移】控制板

22）更改偏移方式为【展开特征偏移】978-7-111-43338-5-Chapter10-52.jpg，单击【选项】→【草绘区域】→【定义】选项，如图12-24所示，打开【草绘】对话框，选择拉伸圆环上表面为草绘平面，单击【草绘】按钮进入草绘界面。

23）单击【快速设置栏】中的【草绘视图】按钮978-7-111-43338-5-Chapter10-53.jpg，使草绘界面与屏幕平行，运用【参考】命令并单击【拉伸外圆】，以确定草绘区域的圆心位置，使用【圆】命令在参考圆的圆心处绘制直径分别为60.00、75.00的圆，单击【确定】按钮978-7-111-43338-5-Chapter10-54.jpg，完成草绘。

24）在控制板中输入偏移距离为“3.00”，单击【更改方向】按钮978-7-111-43338-5-Chapter10-55.jpg使其偏移方向向内，单击【应用】按钮978-7-111-43338-5-Chapter10-56.jpg，完成如图10-25所示展平偏移特征的创建。

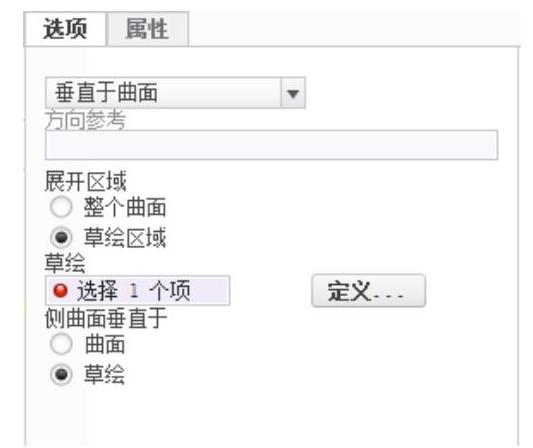

图12-24 【选项】选项卡


图10-25 展平偏移

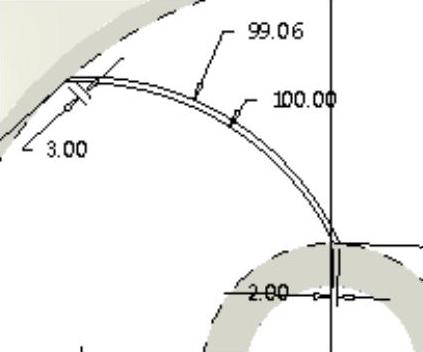

25）单击【拉伸】工具按钮978-7-111-43338-5-Chapter10-59.jpg，打开【拉伸特征】控制板，单击控制板中【曲面】按钮978-7-111-43338-5-Chapter10-60.jpg，打开【放置】选项卡中的【定义】按钮，选择刚刚创建的拉伸环上表面作为草绘基准面，运用【弧】命令以及【线】命令绘制如图10-26所示的截面，单击【确定】按钮978-7-111-43338-5-Chapter10-61.jpg，完成草绘。

26）更改拉伸模式为【拉伸至指定平面】并单击【拉伸外圆】下表面，打开【选项】选项卡，勾选【封闭端】选项，形成如图10-27所示的拉伸特征，并在模型树中将其重命名为【保护栏】。


图10-26 保护栏截面

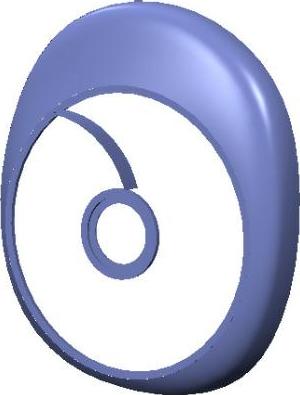

图10-27 保护栏

27）单击【模型】选项卡【形状】组中的【旋转】工具按钮978-7-111-43338-5-Chapter10-64.jpg，打开如图10-28所示的【旋转特征】控制面板。

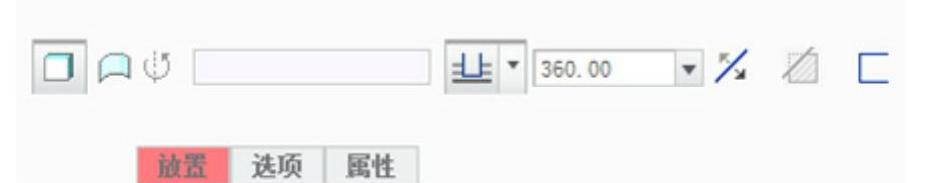

图10-28 【旋转特征】控制板

28）单击控制板中的【旋转为曲面】按钮978-7-111-43338-5-Chapter10-66.jpg，以确认生成曲面，单击【放置】选项卡中的【定义】按钮，系统显示【草绘】对话框，在绘图区中选择【RIGHT】平面为草绘基准面。

29）单击【草绘】对话框中的【草绘】按钮，进入草绘界面，单击【快速设置栏】中的【草绘视图】按钮978-7-111-43338-5-Chapter10-67.jpg，使草绘平面与屏幕平行，便于旋转截面的绘制。

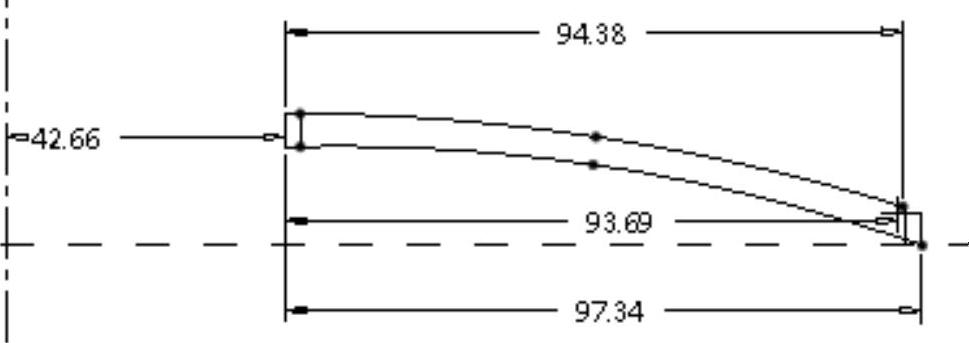

30）在草绘界面中使用【草绘】选项卡【基准】组中的【中心线】工具978-7-111-43338-5-Chapter10-68.jpg，绘制一条中心线作为截面的旋转中心线，在中心线的一侧绘制旋转特征截面，如图10-29所示。

31）单击草绘界面右上角的【确定】按钮978-7-111-43338-5-Chapter10-69.jpg，单击旋转控制板中的【应用】按钮978-7-111-43338-5-Chapter10-70.jpg，完成如图10-30所示拉伸曲面的创建。


图10-29 旋转截面


图10-30 旋转特征

32）修改【选择过滤器】选项为【面组】，结合Ctrl键选择需要合并的两曲面【保护栏】和【旋转1】，单击【模型】选项卡【编辑】组中的【合并】按钮978-7-111-43338-5-Chapter10-73.jpg，打开【合并】控制板。

33）通过改变【保留侧】选项978-7-111-43338-5-Chapter10-74.jpg并配合使用特征【预览】按钮978-7-111-43338-5-Chapter10-75.jpg，直到达到如图10-31所示曲面效果，按住Ctrl键并选择模型树中的【保护栏】以及【旋转1】，在选中的特征上右击，单击右键快捷菜单中的【组】选项将其合为一组。

34）选中上步创建的组，单击【模型】选项卡【编辑】组中的【阵列】按钮978-7-111-43338-5-Chapter10-76.jpg，打开如图10-32所示的【阵列】控制板。


图10-31 曲面合并

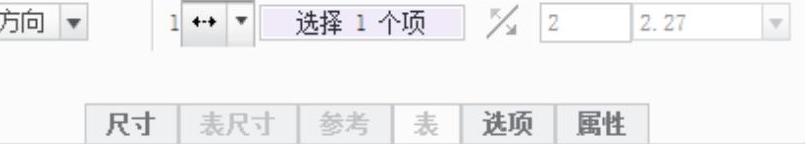

图10-32 【阵列】控制板

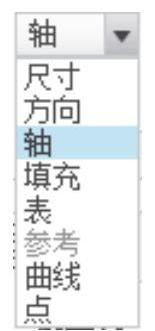

图10-33 阵列类型

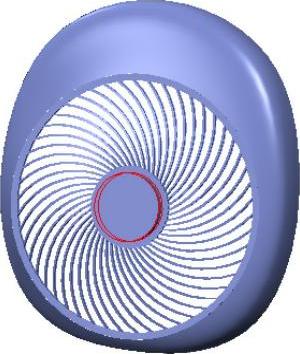

图10-34 轴阵列

35）更改阵列类型为【轴】，如图10-33所示，选取基准轴【A_1】并在第一方向输入阵列数为“50”，实行360°旋转，创建如图10-34所示的轴阵列特征。

36）单击【拉伸】工具按钮978-7-111-43338-5-Chapter10-81.jpg，打开【拉伸特征】控制板，单击控制板中【拉伸为曲面】按钮978-7-111-43338-5-Chapter10-82.jpg，单击【放置】选项卡中的【定义】按钮，并选择【偏移1】上表面作为草绘基准面，绘制直径为37.50的拉伸截面，单击【草绘】选项卡下的【确定】按钮978-7-111-43338-5-Chapter10-83.jpg完成草绘，（绘制该拉伸截面时，结合使用参考命令将拉伸截面的圆心固定在【前圆】圆心处）。

37）在拉伸控制板中输入拉伸深度为“10.00”，打开【选项】选项卡，勾选【封闭端】选项，形成如图10-35所示的拉伸特征。

38）运用【倒圆角】工具，打开【圆角】控制板中的【集】选项卡并更改圆角类型为【D1×D2圆锥】倒圆角，如图10-36所示。


图10-35 拉伸特征

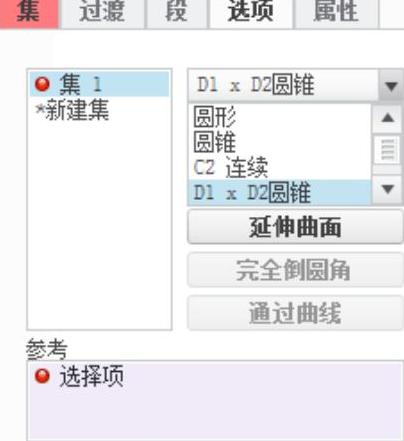

图10-36 【集】选项卡

39）选择上步绘制圆柱的边缘轮廓线对其进行【D1×D2圆锥】倒圆角，圆锥参数如图10-37所示。

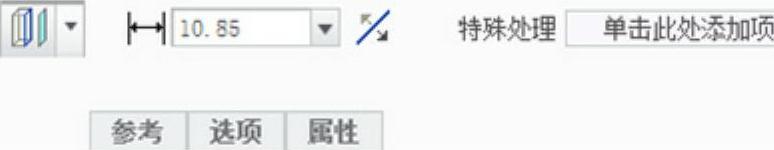

图10-37 圆锥参数

40）运用【倒圆角】命令对【偏移1】进行一般倒圆角，圆角半径为2.00，电风扇前盖创建完成，如图10-38所示。

41）按住Shift键同时选择之前创建的所有特征，如图10-39所示，将其合为一组并命名为【前盖】。

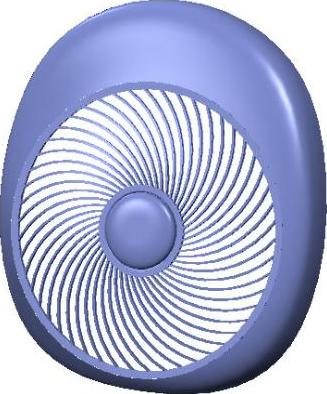

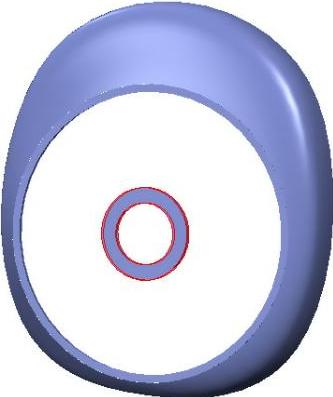

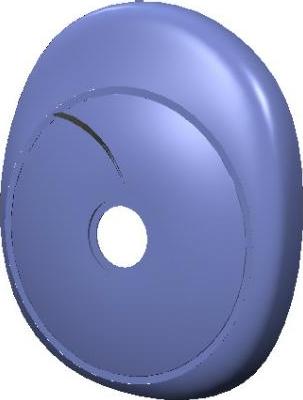

图10-38 电风扇前盖

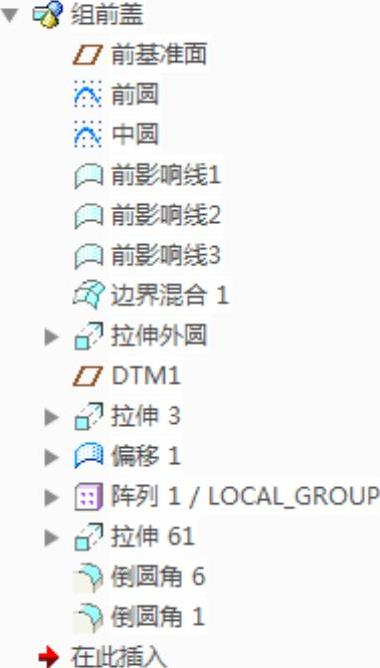

图10-39 【前盖】模型树
