为了显示模型外观的真实性，需对其外观进行一定的渲染操作，具体操作方法与技巧如下：

1）单击【视图】选项卡中的【外观库】下三角符号，打开如图9-39所示的下拉列表，在【我的外观】选项卡中选择【ptc-metallic-gold】材质球，右击打开快捷菜单，选择其中的【编辑】选项，系统将弹出【模型外观编辑器】对话框，在该对话框中调整外观属性，如图9-40所示，单击【关闭】按钮。

图9-39 外观库

图9-40 【模型外观编辑器】对话框

2）选择刚刚调整的【ptc-metallic-gold】外观球，鼠标变成毛笔状态，单击【偏移3】曲面部分，然后单击【选择】对话框中的【确定】按钮，完成该曲面的外观设置。

3）重新打开【外观库】对话框，并从【我的外观】中选择【ptc-metallic-blue】材质球，右击该材质球并选择快捷菜单中的【编辑】命令，打开【模型外观编辑器】对话框，在该对话框中调整外观属性，如图9-41所示，单击【关闭】按钮。

4）单击刚刚设置的【ptc-metallic-blue】材质球，系统将弹出【选择】对话框，按住Ctrl键选择所需曲面以及【支柱】内凹面，即将其渲染为所选材质，创建如图9-42所示渲染特征。

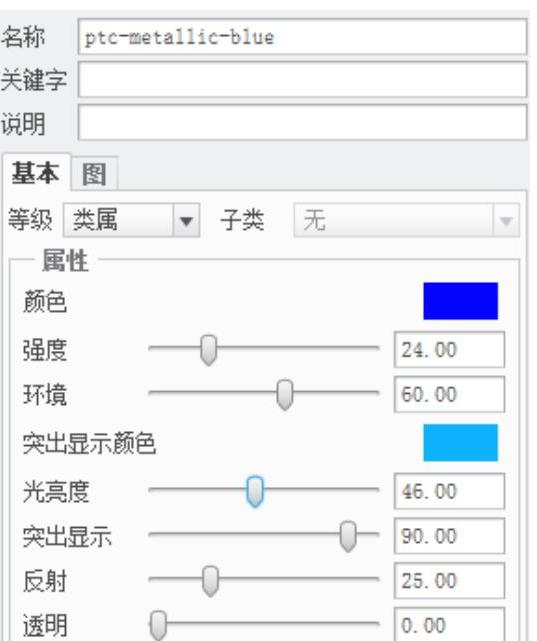

图9-41 设置材质

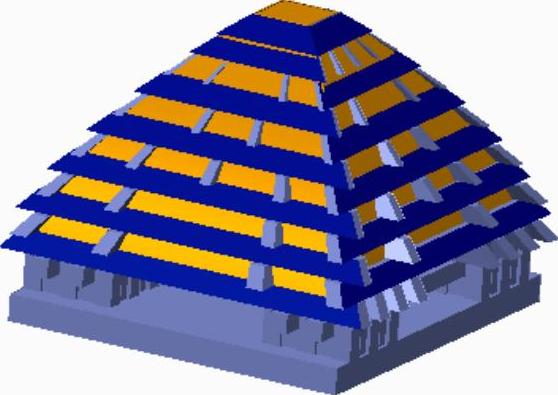

图9-42 渲染特征

5）可根据真实模型对其颜色进行细微调整，具体调整方法与上几步相同。感兴趣的用户可对模型做进一步修改，即对模型内部构造进行详细创建，使其更加符合真实木亭。

6）若不习惯使用细微调色对模型进行渲染，那么可在网上下载木亭模型，对其固定部位颜色进行截图，并将其导入模型表面，即对模型进行贴图操作，擦中方法方便快捷，并且更符合真实颜色。
