1)单击【模型】选项卡【曲面】组中的【造型】按钮,进入造型设计环境,单击【曲面】按钮

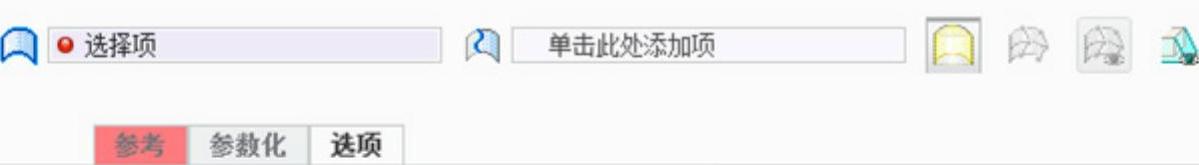

,打开如图9-31所示的【造型:曲面】控制板。
图9-31 【造型:曲面】控制板
2)按住Ctrl键依次选取【夹层3】以及【顶层】特征中适中的棱线作为造型曲面连接链,单击【应用】按钮,形成如图9-32所示的曲面特征(在创建造型曲面时临时隐藏无关紧要的特征,方便棱线的选取以及观看)。
3)运用同种方法分别在四面创建造型曲面,形成如图9-33所示的造型曲面特征。
图9-32 造型曲面1
图9-33 造型曲面2
4)修改【选择过滤器】选项为【面组】,结合Ctrl键并单击需要合并的两个模型曲面即上步创建的造型曲面。
5)单击【模型】选项卡【编辑】组中的【合并】按钮,打开【合并】控制板;通过改变【保留侧】选项
并配合使用【特征预览】按钮
,直到达到如图9-34所示的曲面效果,单击【应用】按钮
完成曲面合并。

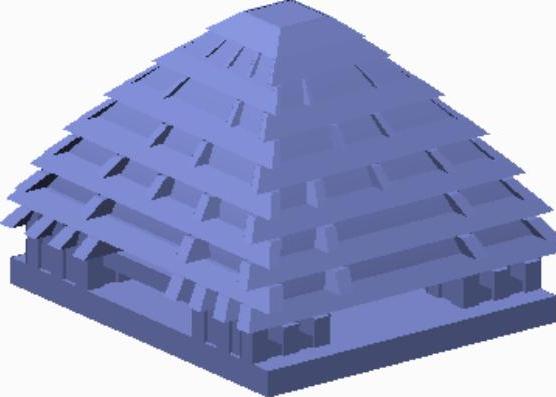

6)运用同种方法合并其余造型曲面,并将恢复临时隐藏的特征,形成如图9-35所示的合并曲面特征。
图9-34 合并曲面
图9-35 合并曲面
7)单击【模型】选项卡【编辑】组中的【合并】按钮,打开【扭曲】控制板,如图9-36所示;结合Ctrl键选择【夹层2】以及上方所有特征(包括已合并的曲面),单击【扭曲】控制板中的【启动扭曲工具】按钮
,模型中出现可拖动的调整点。

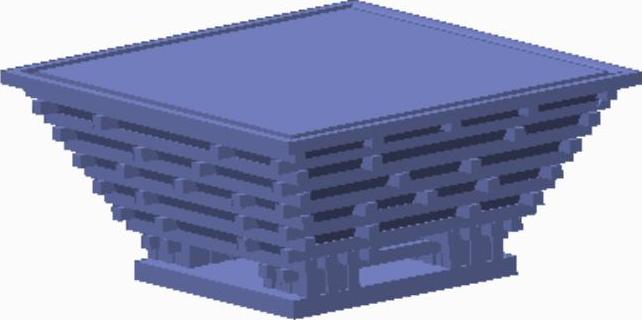

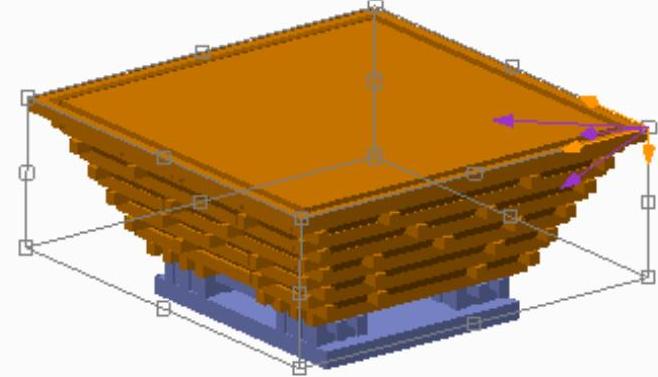

8)将鼠标放置有顶点,出现如图9-37所示调整方向线,单击指向对角的调整方向线并拖动,直至达到所需效果,单击【应用】按钮,形成如图9-38所示的扭曲特征。
图9-36 【扭曲】控制板
图9-37 调整方向线
图9-38 扭曲特征
8)全选本节创建的所有特征,将其合为一组并命名为【修饰】,完成木亭的修饰工作。
