曲面编辑是对已创建的造型曲面或者外部曲面进行进一步调整,使曲面更加趋于平滑。运用曲面编辑命令修改曲面更加直观,可根据要求人为拖动控制点以编辑曲面的形状,并能随时观察到曲面所发生的变化。但是在进行曲面编辑时要注意曲面之间的关联性,以避免出现一些不必要的麻烦。本节将通过实例具体讲解曲面编辑的方法与技巧,并介绍曲面编辑中各命令的具体含义。
1)打开源文件第8章∣8-6.prt造型曲面,单击【模型】选项卡【曲面】组中的造型按钮进入造型设计环境,点选曲面编辑按钮
打开如图8-67所示的【造型:曲面编辑】控制板。
图8-67 【造型:曲面编辑】控制板
【造型:曲面编辑】控制板中各选项的具体含义为:
行数与列数:行数与列数的多少需根据编辑曲面的复杂程度进行调整,并且必须大于或者等于4。
打开【移动】选项组,其中各选项的具体含义如下:
➢ 【法向】:沿该点所在曲面的法向移动,为默认设置。
➢ 【法向常量】:沿公共曲面的法向调整曲面。
➢ 【垂直于平面】:沿垂直于该造型环境中活动平面方向调整曲面。
➢ 【自由】:选中的控制点或者控制曲线可在平行于活动平面的基准面上移动。
➢ 【沿栏】:沿相邻行或者列的控制曲线移动。
➢ 【视图中】:控制点或控制曲线可在平行于当前视图的平面上移动。
在【对齐】选项卡中可对两个或多个曲面边界进行对齐,并对其进一步设置。
2)单击绘图区内的造型曲面,激活【造型:曲面编辑】控制板,修改用于编辑的行数与列数分别为“15、6”,造型曲面显示如图8-68所示。
3)按照设计要求单击造型曲面上的控制点或者控制曲线并拖动,适当调整曲面形状。
4)单击【应用】按钮,单击造型环境中的【确定】按钮
,形成如图8-69所示的曲面编辑特征。
图8-68 控制曲线

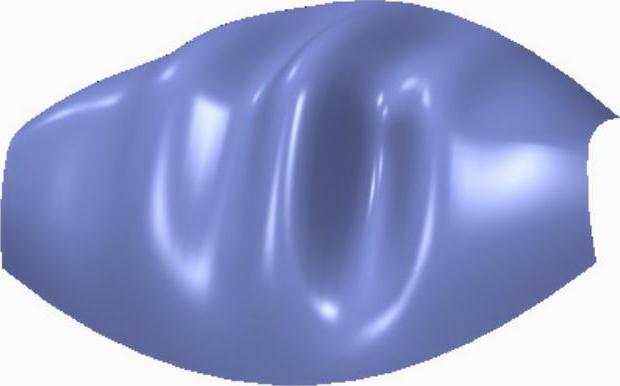

图8-69 曲面编辑
注:单击【确定】按钮后,需对源造型曲面进行临时隐藏,此时才能显示编辑后的曲面,或者在进行曲面编辑时,打开【选项】控制板取消对【保持基础曲面】的选择,则在源曲面上进行修改即源曲面发生改变。
