优化混合曲面创建方法及类型选择
【摘要】：在创建混合曲面时，可适时调整混合类型，其类型主要有以下两种： ：相交曲线的混合实例将沿主曲线平滑旋转，取消该选项可保留原始方向，仅有一条主曲线时可用。创建混合曲面的具体方法与技巧如下：打开源文件第8章∣8-5-2.prt。4）单击控制板中的按钮，单击造型设计环境中的按钮，完成混合曲面特征的创建。
在创建混合曲面时，可适时调整混合类型，其类型主要有以下两种：
➢ 【径向】：相交曲线的混合实例将沿主曲线平滑旋转，取消该选项可保留原始方向，仅有一条主曲线时可用。
➢ 【统一】：相交曲线的混合实例将沿主曲线进行统一缩放，取消该选项可进行可变缩放并通过混合保留约束放样，有两条主曲线时可用。
创建混合曲面的具体方法与技巧如下：
打开源文件第8章∣8-5-2.prt。
1）单击【模型】选项卡【曲面】组中的【造型】按钮
，进入造型设计环境，单击【曲面】按钮
，打开【造型：曲面】控制板，如图8-58所示。
图8-58 【造型：曲面】控制板

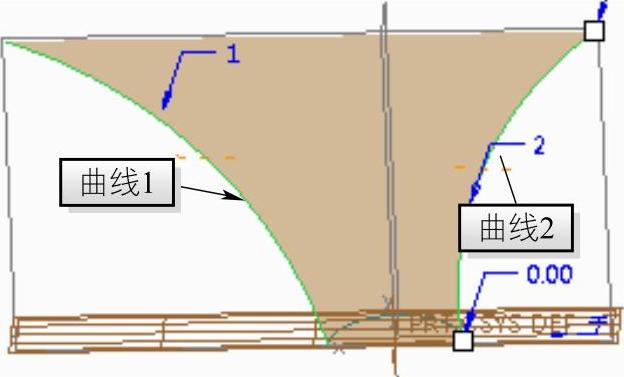

2）打开【参考】选项卡，如图8-59所示，单击【链】收集栏以激活该选项，按住Ctrl键依次选取曲线，如图8-60所示。
图8-59 【参考】选项卡
图8-60 选取曲线
3）单击【参考】选项卡中的【内部】收集栏以激活该选项，单击下侧圆弧作为该曲面的内部曲线，如图8-61所示。
4）单击控制板中的【应用】按钮
，单击造型设计环境中的【确定】按钮
，完成混合曲面特征的创建。
5）在模型树中选中刚刚创建的混合曲面，选择【模型】选项卡【编辑】组中的【镜像】按钮
，然后指定【FRONT】平面作为镜像平面，单击【镜像】控制板中的【应用】按钮
，形成如图8-62所示镜像特征。

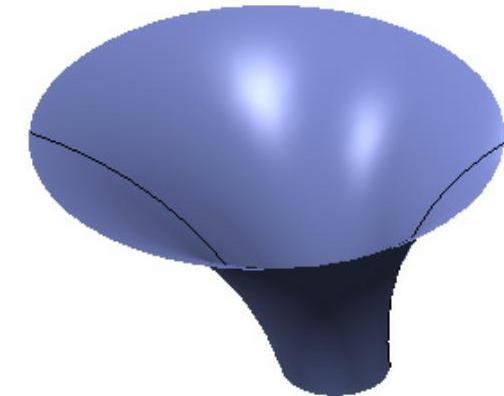

图8-61 混合曲面
图8-62 镜像曲面
注：在【造型：曲面】控制板【选项】选项卡中含有两种类型的混合方式即径向与统一，并且在两种类型下形成的混合曲面各不相同，如图8-63和图8-64所示。
图8-63 径向类型
图8-64 统一类型
