相切条件的设置是为了便于以后造型曲面创建,例如对创建的造型曲面进行镜像时,为了使镜像前后的两曲面间形成光滑过渡,则需要对造型曲线进行一定的设置。下面具体介绍相切条件设置的方法与技巧。
1)单击【新建】按钮选择【零件】类型并输入名称为“8-4-2”,取消勾选【使用默认模板】选项,单击【确定】;在出现的新对话框中,选用mmns_part_solid模板,单击【确定】按钮。
2)单击【TOP】平面并单击【模型】选项卡【曲面】组中的【造型】按钮,进入造型设计环境。
3)单击【样式】选项卡【曲线】组中的【曲线】按钮,打开【造型:曲线】控制板,在绘图区域单击鼠标右键,在弹出的快捷菜单中选择【活动平面方向】,使造型平面与屏幕平行,单击控制板中的【创建平面曲线】按钮
并绘制如图8-41所示的造型曲线。
4)单击【曲线点1】并打开【相切】选项卡,更改【约束】选项卡【第一】中的约束类型为【法向】,单击【RIGHT】平面作为参考使得造型曲线与之垂直,运用同种方法对【曲线点6】进行【法向】约束,形成如图8-42所示约束特征。

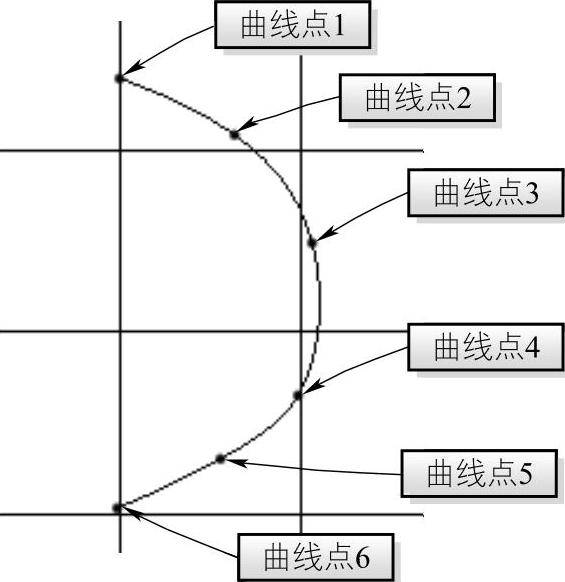

图8-41 造型曲线

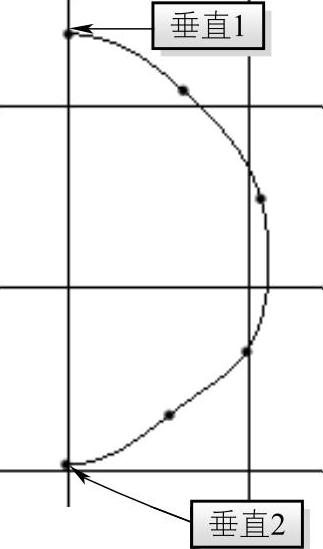

图8-42 法向约束
5)单击控制板中的【应用】按钮保存操作,单击【样式】选项卡中的【确定】按钮
,退出造型设计环境。
