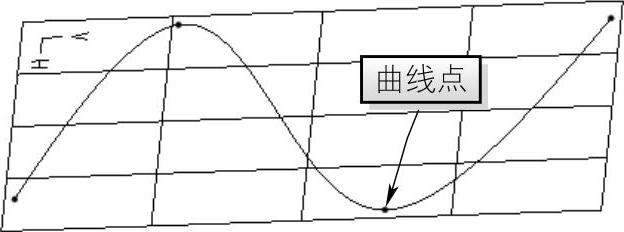

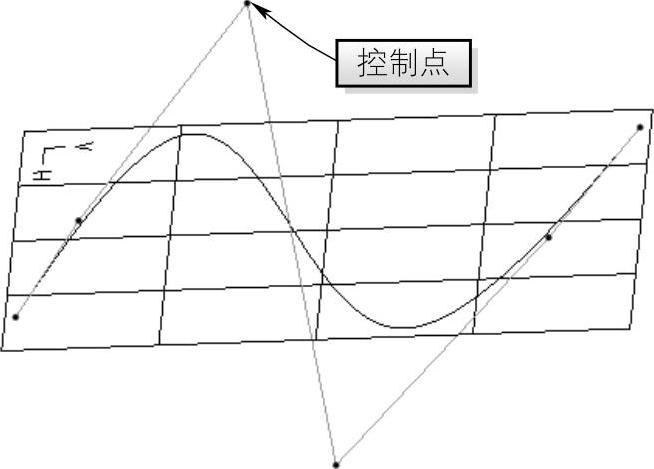

曲线点是曲线上显示的点,如图8-33所示,可以根据需要手动更改其位置;控制点是在单击【使用控制点编辑曲线】按钮之后曲线上显示的点,如图8-34所示,拖动控制点同样也可以调整曲线。
图8-33 曲线点
图8-34 控制点

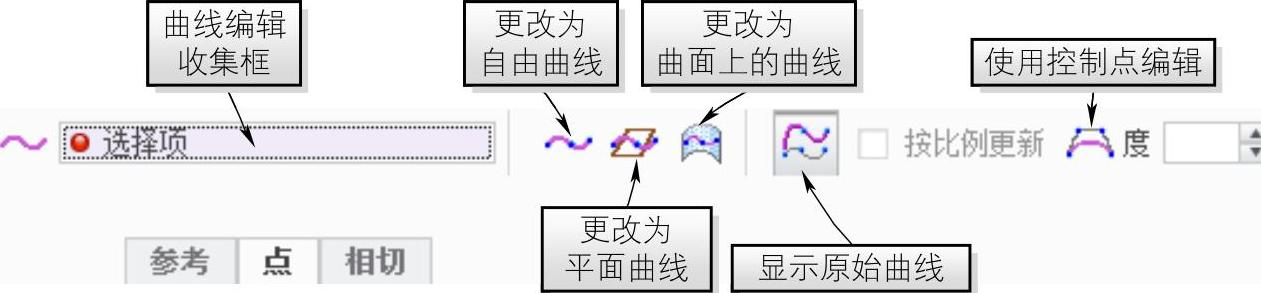

对造型曲线进行编辑时需单击【样式】选项卡【曲线】组中的【曲线编辑】按钮,打开如图8-35所示的【曲线编辑】控制板,通过该控制板可对选定的造型曲线进行重新调整。
图8-35 【曲线编辑】控制板

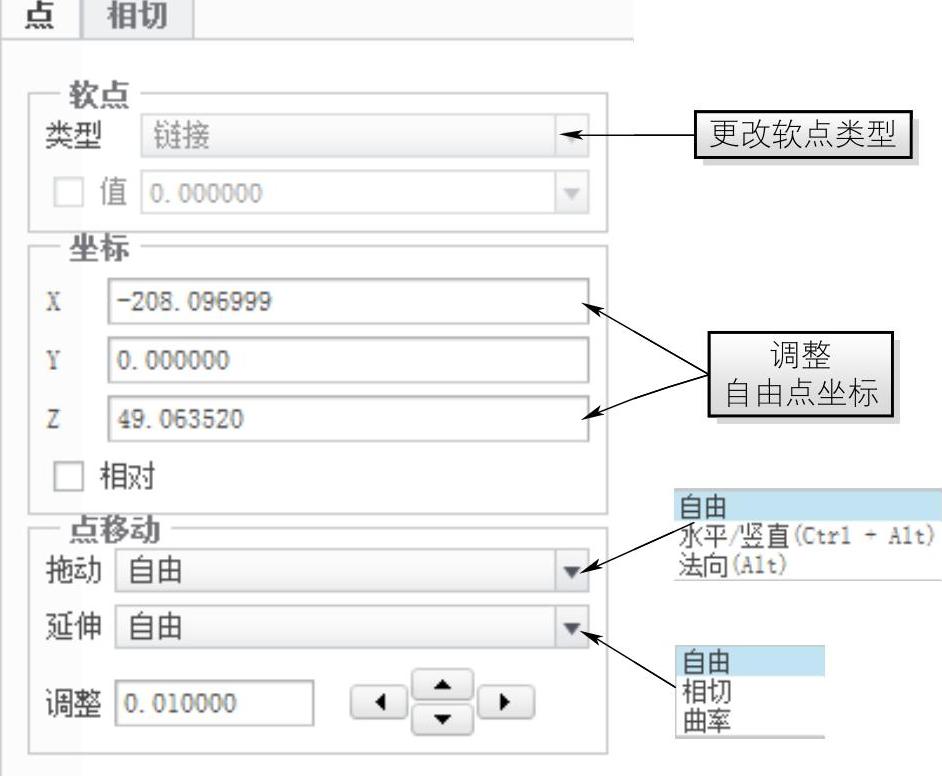

打开如图8-36所示【点】选项卡,其中各选项的具体含义如下:
图8-36 【点】选项卡
【拖动】选项组中点的约束类型有【自由】、【水平/垂直】以及【法向】,它们的具体含义如下:
➢ 【自由】:表明该点有三个自由度即可以向任何方向移动。
➢ 【水平/垂直】:约束该点只能沿水平或者垂直方向移动。
➢ 【法向】:表明该点只能沿当前基准平面的法向移动位置。
【延伸】选项组中点的约束类型有【自由】、【相切】以及【曲率】,它们的具体含义如下:
➢ 【自由】:通过添加点自由延伸曲线,此选项为默认选项。
➢ 【相切】:沿曲线的切线方向并通过添加点延伸曲面。
➢ 【曲率】:沿曲线的曲率并通过添加点延伸曲面。
通过点编辑造型曲线的具体方法与技巧如下:
1)打开源文件第8章∣8-4-1.prt,右击模型树中【类型1】并选择快捷菜单中的【编辑定义】选项进入造型设计环境。
2)单击【样式】选项卡【曲线】组中的【曲线编辑】按钮,打开【曲线编辑】控制板。

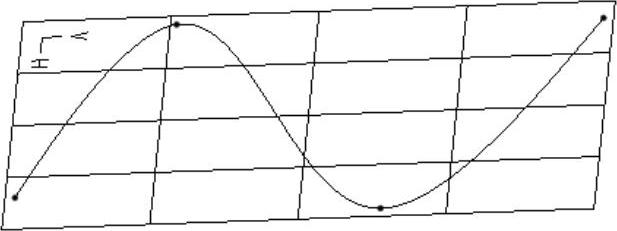

3)单击绘图区中的造型曲线,出现如图8-37所示的曲线点,单击右侧曲线点并按下Ctrl+Alt组合键拖动,使其沿水平方向移动,形成如图8-38所示特征。
图8-37 曲线点显示
图8-38 水平移动

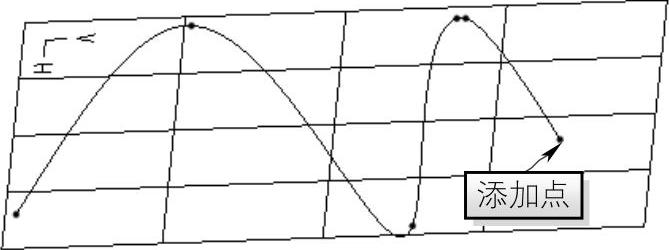

4)更改【点】选项卡中曲线延伸类型为【相切】,按住Shift+Alt组合键在刚刚移动的点外单击,创建该点的延伸曲线,如图8-39所示。

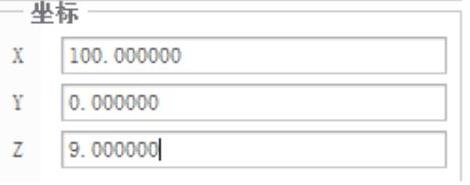

5)单击刚刚创建的曲线点,打开【点】选项卡并输入X、Y、Z对应的坐标值分别为“100.000000、0.000000、9.000000”以调整其位置,如图8-40所示。
图8-39 延伸曲线
图8-40 曲线点编辑
