在造型设计环境中,创建圆与圆弧的方法比较简单。其具体的创建方法如下:
1)单击【新建】按钮选择零件类型并输入名称为“8-3-2”,取消勾选【使用默认模板】选项并单击【确定】;在出现的新对话框中,选用mmns_part_solid模板,单击【确定】。
2)选中【TOP】面并单击【模型】选项卡【曲面】组中的【造型】按钮,进入造型设计环境。
3)单击【样式】选项卡【曲线】组中【曲线】按钮下方的下拉列表,单击【圆】按钮,打开如图8-12所示的【造型:圆】控制板。
4)在绘图区域单击鼠标右键,在弹出的快捷菜单中选择【活动平面方向】选项,使造型平面与屏幕平行,单击控制板中的【创建平面曲线】按钮,在绘图区单击以定义圆心位置,输入圆半径为“200.00”并按Enter键确认,特征如图8-13所示,并且可单击圆心拖动以调整其位置,拖动圆上的点可改变圆的大小。

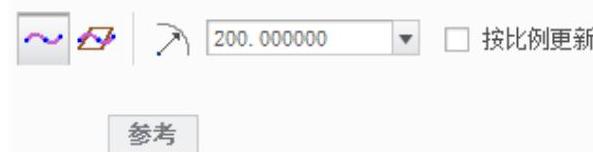

图8-12 【造型:圆】控制板
图8-13 圆
5)单击【应用】按钮,应用并将所有更改保存在工具中,完成圆的创建。
6)单击【样式】选项卡【曲线】组中的【曲线】按钮下方的下拉列表,单击【弧】按钮,打开如图8-14所示的【造型:弧】控制板。

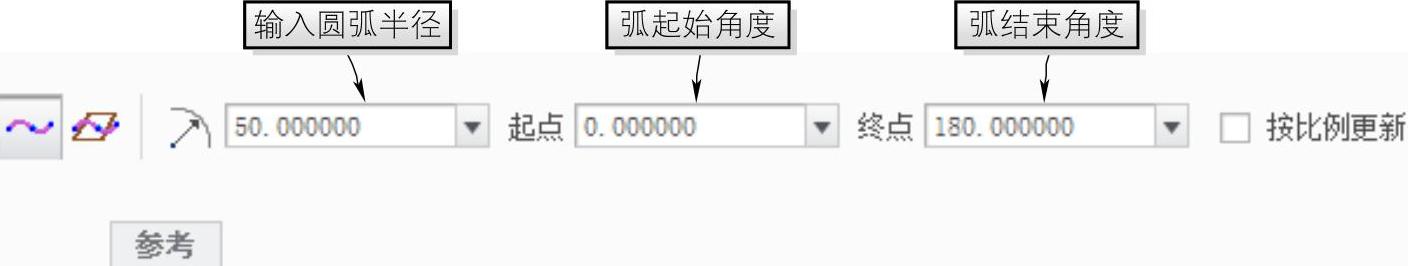

图8-14 【造型:弧】控制板
7)单击控制板中的【创建平面曲线】按钮,以确定圆弧类型,按住Shift键并在已绘制的圆上单击,使圆弧中心自动捕捉圆轮廓线,运用同种方法将圆弧两端点固定在圆上。
注:按住Shift键绘制造型曲线时,可自动捕捉临近的特征(如点、曲线、曲面等),以便将所绘特征依附于捕捉点之上。

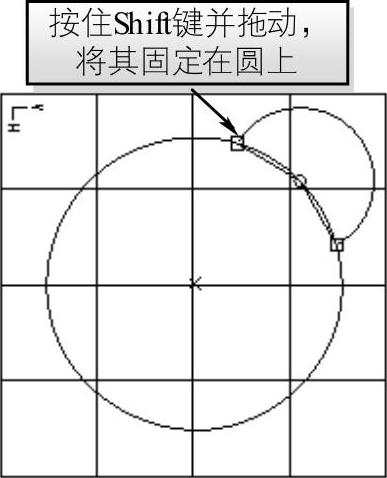

8)在控制板尺寸框中输入圆弧半径为“100.00”并按Enter键确认,创建如图8-15所示的圆弧特征。

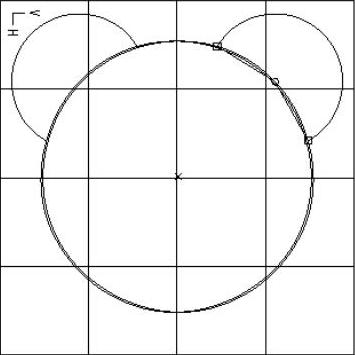

9)单击【快速设置栏】中的【可视镜像】按钮,并单击RIGHT面将刚绘制的圆弧镜像形成如图8-16所示特征。
图8-15 圆弧特征
图8-16 可视镜像
10)单击【应用】按钮,应用并将所有更改保存在工具中,完成圆弧的创建,单击【确定】按钮,完成圆与圆弧的创建并退出造型设计环境。
