在造型设计环境中以网格形式显示的平面为当前活动平面，为了便于造型曲线以及造型曲面的创建，可单击【快速设置栏】中的【活动平面方向】按钮
，或者在绘图区域内右击选择快捷菜单中的【活动平面方向】选项，使活动平面方向与屏幕平行。设置活动平面的具体步骤如下：
1）打开源文件第8章∣8-2.prt，并单击【模型】选项卡【曲面】组中的【造型】按钮
，进入造型设计环境，系统默认的活动平面如图8-3所示。
2）单击【样式】选项卡【平面】组中的【设置活动平面】按钮
，或者在绘图区域内右击出现快捷菜单，然后单击【设置活动平面】选项，系统右下方会提示【选取一个基准平面】。
3）选择FRONT、RIGHT、TOP面中的一面作为活动平面，或者选择零件的表面作为活动平面，完成活动平面的设置，如图8-4所示。

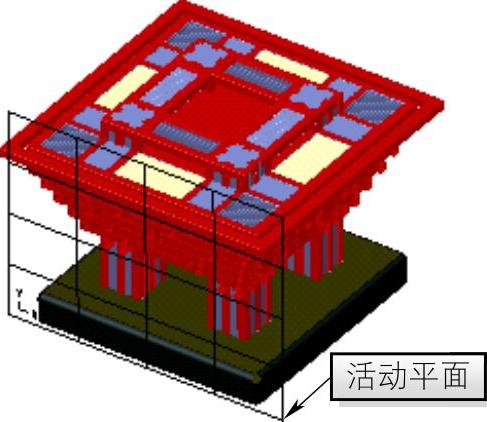

图8-3 默认活动平面

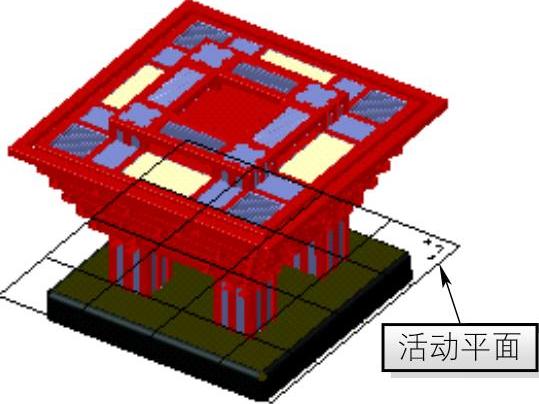

图8-4 自定义活动平面
由于造型特征复杂，在设置活动平面时可创建合适的内部活动平面以辅助曲面造型设计，简化设计步骤，提高设计速度与效率。
4）单击【样式】选项卡【平面】组中的【设置活动平面】按钮下侧的下拉列表并单击【内部平面】按钮
，系统将弹出【基准平面】对话框，用户可根据需要通过参照已存在的点、坐标系、轴、边、平面或者曲面来设置内部活动平面。
5）单击选择平面并在如图8-5所示【基准平面】对话框中输入偏移距离为“100.00”，形成如图8-6所示的内部活动平面。

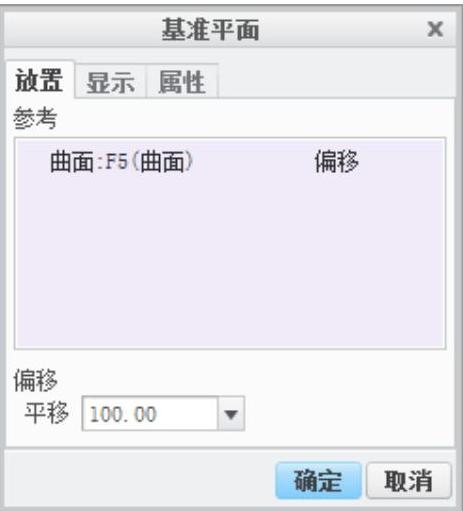

图8-5 【基准平面】对话框

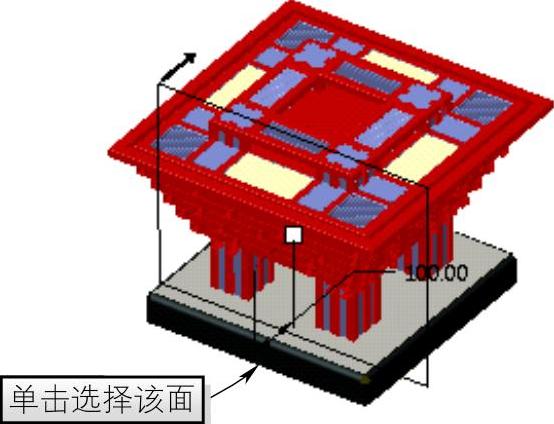

图8-6 偏移距离为100
6）若需要调整活动平面轮廓大小，可单击【基准平面】对话框中的【显示】栏并勾选【调整轮廓】选项，适当调整轮廓大小，如图8-7所示。
7）单击【确定】按钮，完成内部活动平面的创建，默认为当前活动平面且以网格形式显示，如图8-8所示。

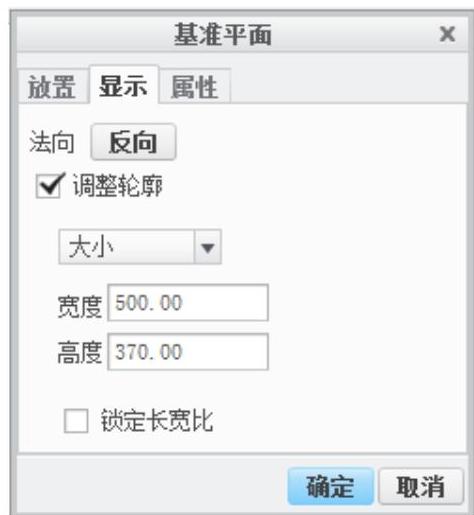

图8-7 调整轮廓

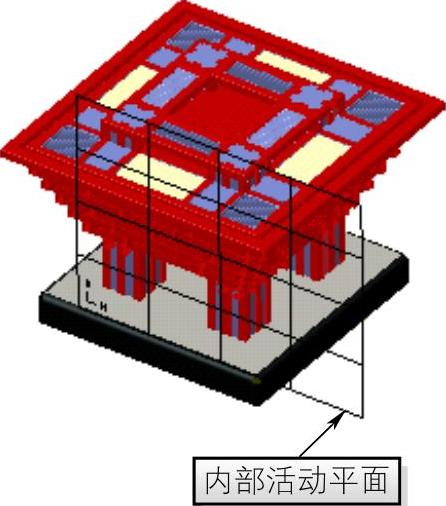

图8-8 内部活动平面
