1)单击【模型】选项卡【基准】组中的【平面】按钮,单击【TOP】面并在【基准平面】对话框【偏移】栏中输入偏移距离为“50.00”,并按Enter键确认,单击【确定】按钮形成向下偏移50的参考面,如图7-140所示。
2)单击【模型】选项卡【基准】组中的【轴】按钮,打开【基准轴】对话框,按住Ctrl键同时选择【FRONT】面以及上步创建的基准面,在两面相交处形成基准轴DTM2,单击【确定】按钮完成基准轴的创建。
3)单击【平面】按钮,单击基准轴【DTM2】并按住Ctrl键同时选择第1)步创建的基准面,修改【基准平面】对话框【偏移】栏中的旋转角度为“5.00°”,如图7-141所示,单击【确定】按钮完成【拉伸基准面】的创建。

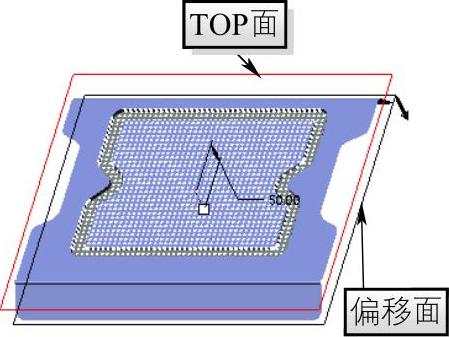

图7-140 偏移面

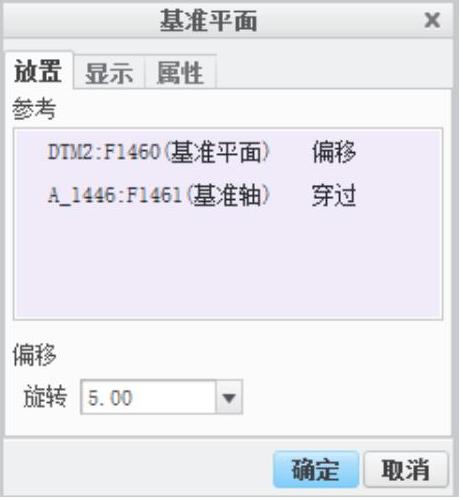

图7-141 【基准平面】对话框
4)单击【模型】选项卡【形状】组中的【拉伸】按钮,打开【拉伸特征】控制板,单击控制板中【曲面】按钮
以确认生成曲面;单击【放置】选项卡中的【定义】按钮,系统将弹出【草绘】对话框。
5)在界面中选择已创建的旋转基准面作为草绘平面,单击【草绘】对话框中的【草绘】按钮,进入草绘界面。
6)单击【快速设置栏】中的【草绘视图】按钮,并在草绘环境中绘制如图7-142所示的拉伸截面,单击【确定】按钮
完成草绘。
7)更改拉伸模式为【拉伸到指定曲面】,选择上节创建的拉伸曲面即【顶面】,单击【应用】按钮
,完成拉伸曲面的创建,如图7-143所示,并命名为【中间面】(此处为了充分显示【中间面】的具体特征对【顶面】组进行临时隐藏)。
图7-142 拉伸截面

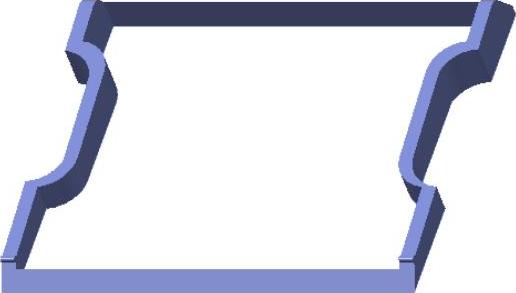

图7-143 拉伸曲面
8)选中模型树中的【中间面】并执行【模型】选项卡【编辑】组中的【实体化】按钮,单击【应用】按钮
,完成【中间面】的实体化。
9)单击【拉伸】按钮,选择上步实体化特征的右侧面凹进处作为草绘基准面,单击【快速设置栏】中的【草绘视图】按钮
。
10)绘制如图7-144所示的截面,单击【确定】按钮完成草绘;更改拉伸方式为【指定深度拉伸】
,输入拉伸深度为“500.00”并按Enter键确认,单击【切除材料】按钮
,单击【应用】按钮
,完成拉伸切除特征的创建。
11)单击上步创建的拉伸切除特征,单击【模型】选项卡【编辑】组中的【阵列】按钮,打开【阵列】控制板。
12)更改阵列类型为【方向】,选择【中间面】底面棱线作为第一方向的方向参考,单击【反向】按钮更改阵列方向,在控制中输入第一个方向的阵列数为“12”、阵列间距为“12.00”并按Enter键确认。
13)打开【尺寸】选项卡并单击【拉伸曲面】高度尺寸35.00,输入尺寸增量为“1.00”并按Enter键,单击【应用】按钮,完成方向阵列的创建,如图7-145所示,并将其命名为【两侧中间孔】。
图7-144 拉伸切除截面

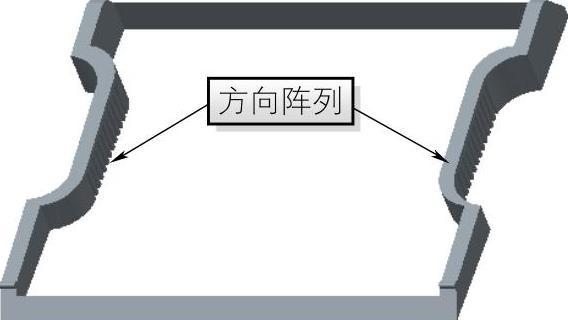

图7-145 两侧中间孔
14)再次使用【拉伸】命令在【拉伸曲面】右侧面绘制如图7-146所示的拉伸截面,更改拉伸方式为【指定深度拉伸】,输入拉伸深度为“30.00”并按Enter键,单击【切除材料】按钮
,然后单击【应用】按钮
完成拉伸切除特征的创建,如图7-147所示。

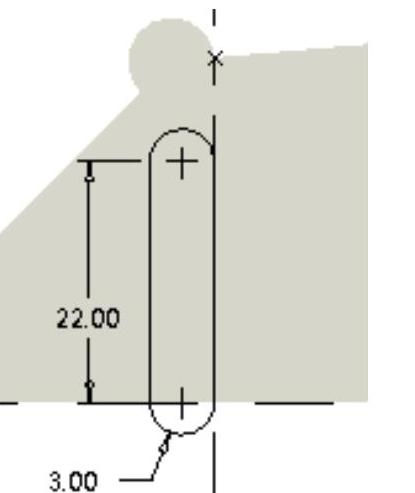

图7-146 拉伸截面

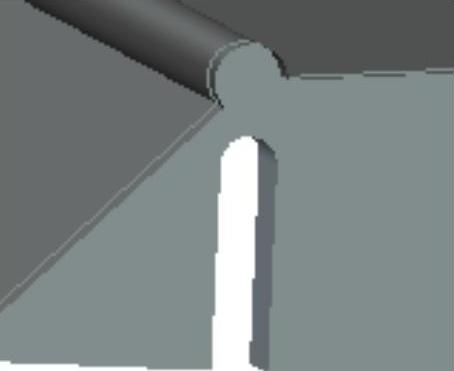

图7-147 拉伸切除
15)单击上步创建的拉伸切除特征,单击【模型】选项卡【编辑】组中的【阵列】按钮,打开【阵列】控制板。
16)更改阵列类型为【方向】,选择【中间面】底面棱线作为第一方向的方向参考,单击【反向】按钮更改阵列方向,在控制中输入第一个方向的阵列数为“12”、阵列间距为“12.00”并按Enter键确认。
17)打开【尺寸】选项卡并单击拉伸切除截面高度尺寸35.00,输入尺寸增量为“1.00”并按Enter键,单击【应用】按钮完成方向阵列的创建,如图7-148所示,并将其命名为【单侧下方孔】。
18)选择模型树中上步已创建的阵列特征,单击【编辑】组中的【镜像】按钮,打开【镜像】控制板,单击【RIGHT】面作为镜像基准面,单击【应用】按钮
形成如图7-149所示特征,并将其命名为【两侧下方孔】。
图7-148 单侧下方孔

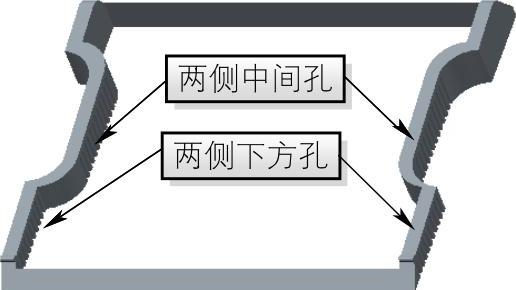

图7-149 两侧下方孔
19)按住Shift键并单击模型树中本节创建的所有特征,右击并选择快捷菜单中的【组】选项将其合为一组,命名为【中间组】,创建散热器中间组的具体步骤与特征如图7-150所示,取消对【顶面】的隐藏形成如图7-151所示特征。

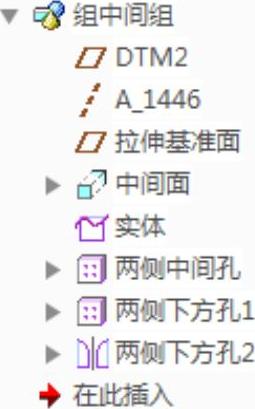

图7-150 中间组模型树

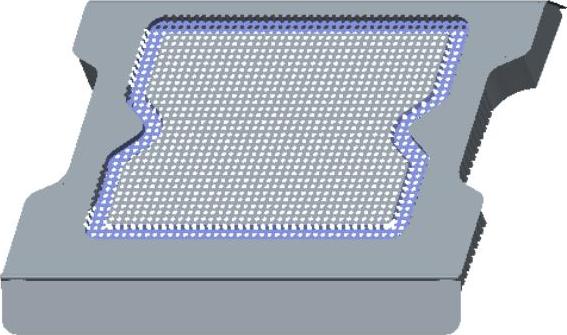

图7-151 完全显示
