使用【相交】工具可在曲面与其他曲面或基准平面相交处形成曲线，也可在两个草绘或草绘后的基准曲线（被拉伸后成为曲面）相交的位置处创建曲线。使用相交特征主要有以下三种方式：

➢ 创建可用于其他特征（如扫描轨迹）的三维曲线。

➢ 显示两个曲面是否相交，以避免可能的间隙。

➢ 诊断不成功的剖面和切口。

创建曲面相交特征的具体方法与步骤如下：

打开源文件第7章∣7-7.prt，曲面特征如图7-97所示。

1）单击【模型】选项卡【形状】组中的【拉伸】按钮，打开【拉伸特征】控制板，单击控制板中【曲面】按钮以确认生成曲面；单击【放置】选项卡中的【定义】按钮，系统将弹出【草绘】对话框。

2）在界面中选择【FRONT】面作为草绘基准面，单击【草绘】对话框中的【草绘】按钮进入草绘界面。

3）单击【快速设置栏】中的【草绘视图】按钮，运用【椭圆】命令在草绘环境中绘制如图7-98所示的椭圆拉伸截面，单击【确定】按钮完成草绘。

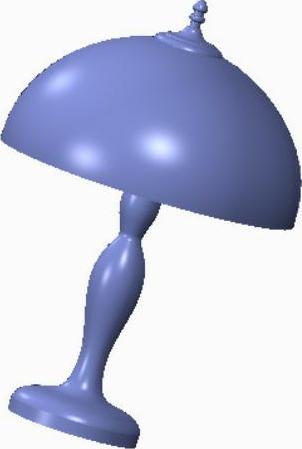

图7-97 旋转曲面

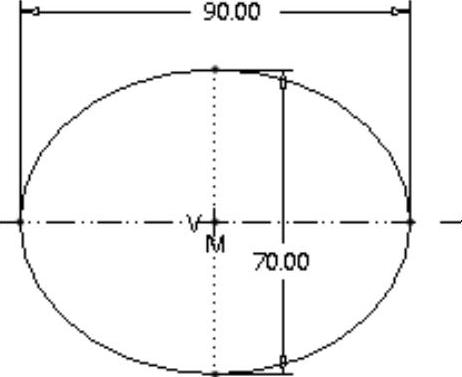

图7-98 椭圆拉伸截面

4）在【拉伸特征】控制板中更改拉伸模式为【双向对称拉伸】，输入拉伸深度为“250.00”并按Enter键确认。

5）修改界面右下角【选择过滤器】为【面组】状态，单击如图7-99所示的两曲面，单击【模型】选项卡【编辑】组中的【相交】按钮。

6）在模型树中右击【拉伸1】曲面对其进行临时隐藏，可观看如图7-100所示的曲面相交线。

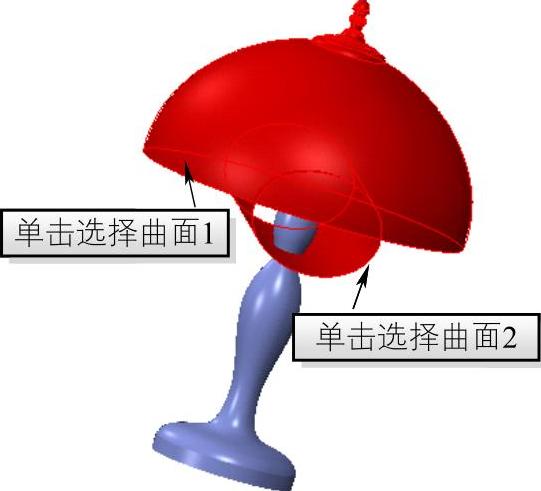

图7-99 选择相交曲面

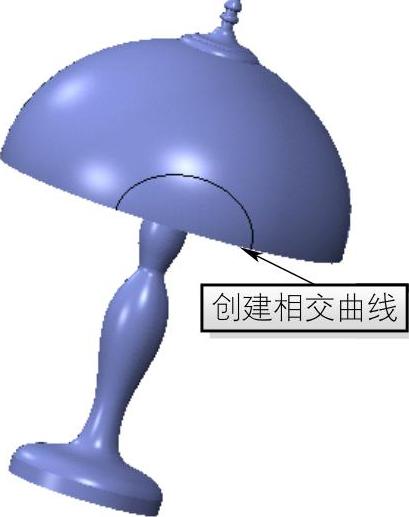

图7-100 相交曲线

7）单击模型树中的【相交1】并单击【编辑】组中的【阵列】按钮，系统将弹出【阵列】控制板；更改阵列类型为【轴】并选择曲面特征阵列轴，在角度方向栏输入阵列数目为“6”并对其进行360°均匀阵列。

8）单击模型树中的【旋转2】特征，选择【模型】选项卡【编辑】组中的【修剪】按钮，打开【修剪】控制板，选择第5）步创建的相交曲线作为修剪对象（选择原始曲线便于对其进行参考阵列），单击【应用】按钮完成修剪特征的创建，如图7-101所示。

9）在模型树中选中上步创建的修剪特征并右击，在弹出的右键快捷菜单中选择【阵列】选项，打开【阵列】控制板，系统默认对其进行参考阵列，单击【应用】按钮完成操作，如图7-102所示。

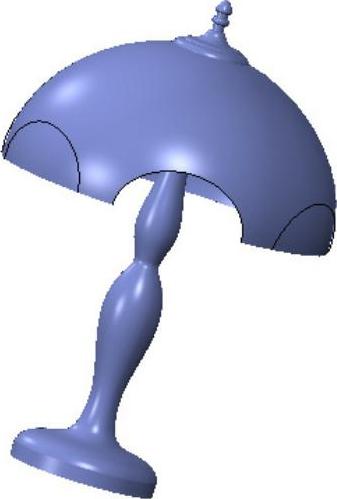

图7-101 修剪特征

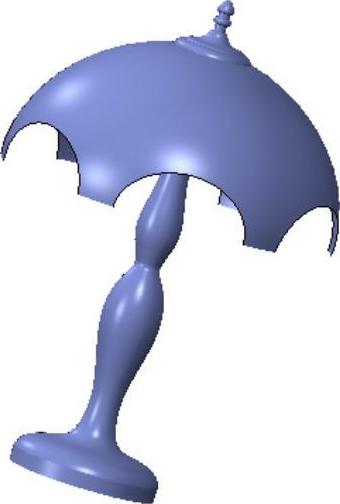

图7-102 修剪曲面

10）单击【模型】选项卡【曲面】组中的【顶点倒圆角】选项，在【顶点倒圆角】控制板中输入圆角半径为“15.00”并按Enter键确认，按住Ctrl键同时选择修剪所形成的顶点，单击【应用】按钮形成如图7-103所示的圆角特征。

11）在模型树中单击【旋转2】特征，单击【编辑】组中的【偏移】按钮，输入偏移距离为“2.00”并按Enter键确认，勾选【选项】选项卡中的【创建侧曲面】选项，单击【应用】按钮形成如图7-104所示的偏移曲面。

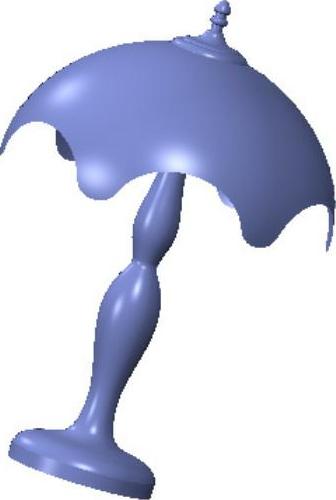

图7-103 顶点倒圆角

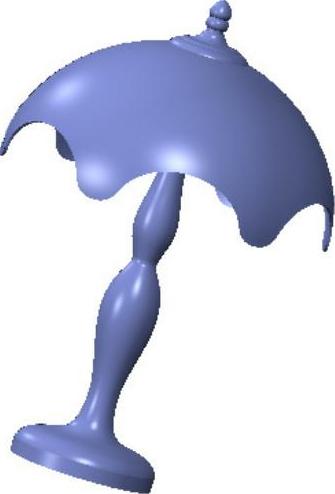

图7-104 偏移曲面
