如何进行拔模偏移曲面的定义及创建方法？
【摘要】：拔模偏移可以在曲面上创建局部拔模特征，实用性强。在进行拔模偏移曲面时，需要定义拔模区域，其拔模区域可以是已有的曲线区域，也可通过草绘定义新区域。创建拔模偏移的具体方法与步骤如下：打开源文件第7章│7-6-3.prt，特征如图7-90所示。图7-92 控制板图7-93 拔模偏移
拔模偏移可以在曲面上创建局部拔模特征，实用性强。在进行拔模偏移曲面时，需要定义拔模区域，其拔模区域可以是已有的曲线区域，也可通过草绘定义新区域。创建拔模偏移的具体方法与步骤如下：
打开源文件第7章│7-6-3.prt，特征如图7-90所示。
1）修改【选择过滤器】中的选项为【面组】并单击模型；单击【模型】选项卡【编辑】组中的【偏移】按钮
，打开【偏移】控制板。
2）使用具有拔模特征的偏移方式
进行偏移，单击【参考】选项卡中的【定义】选项打开【草绘】对话框，选择【TOP】面作为草绘平面，单击【草绘】按钮进入草绘界面。
3）单击【快速设置栏】中的【草绘视图】按钮

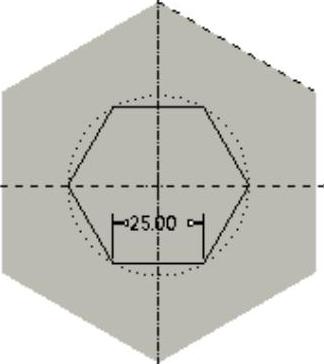

，使草绘界面与屏幕平行，在草绘界面绘制如图7-91所示边长为25.00的六边形（可从【草绘器调色板】中调出），单击【确定】按钮
完成草绘。
图7-90 实例图形
图7-91 草绘图形

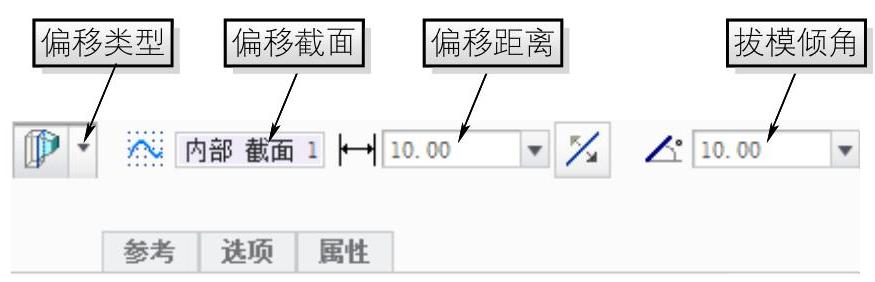

4）在控制板中输入偏移距离为“10.00”、拔模倾角为“10.00°”并按Enter键确认，如图7-92所示，单击【反向】按钮
使其向内拔模，单击【应用】按钮

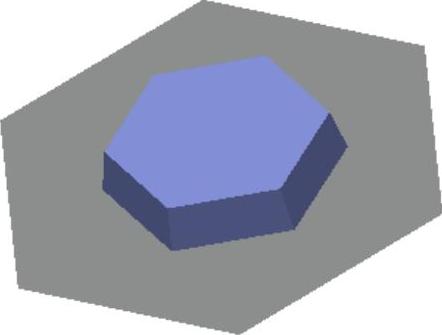

，完成具有拔模特征的偏移，如图7-93所示。
图7-92 【偏移】控制板
图7-93 拔模偏移
