展开偏移是将选取面上自定义的区域偏移一定的距离而形成一个连续的整体。创建展开偏移的具体方法与步骤如下:
打开源文件第7章│7-6-2.prt,如图7-82所示。
1)修改【选择过滤器】中的选项为【面组】,选中六角星曲面;单击【模型】选项卡【编辑】组中的【偏移】按钮,打开【偏移】控制板。
2)更改偏移方式为【展开特征偏移】,单击【选项】→【草绘区域】→【定义】选项,如图7-83所示,系统将弹出【草绘】对话框,选择【TOP】作为草绘平面,单击【草绘】按钮进入草绘界面。

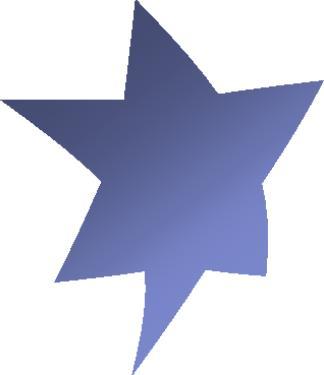

图7-82 实例图形

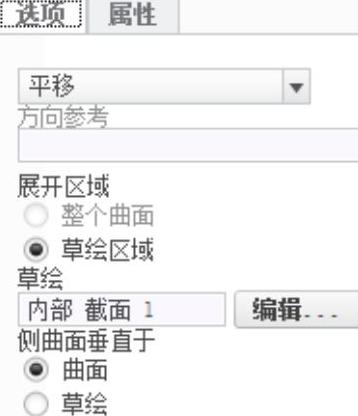

图7-83【选项】选项卡
3)单击【快速设置栏】中的【草绘视图】按钮,使草绘界面与屏幕平行,执行【草绘】选项卡【设置】组中的【参考】命令
,打开如图7-84所示的【参考】对话框,单击选择模型中4点作为参考点,如图7-85所示,关闭【参考】对话框。
4)单击【草绘】组中的【中心线】按钮,分别过参考点绘制水平竖直中心线,如图7-85所示。

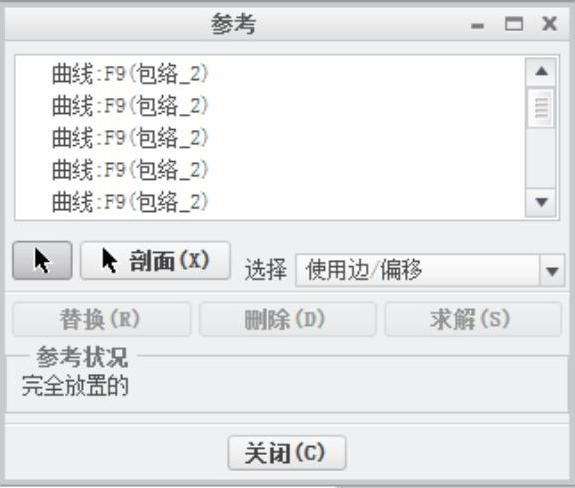

图7-84【参考】对话框

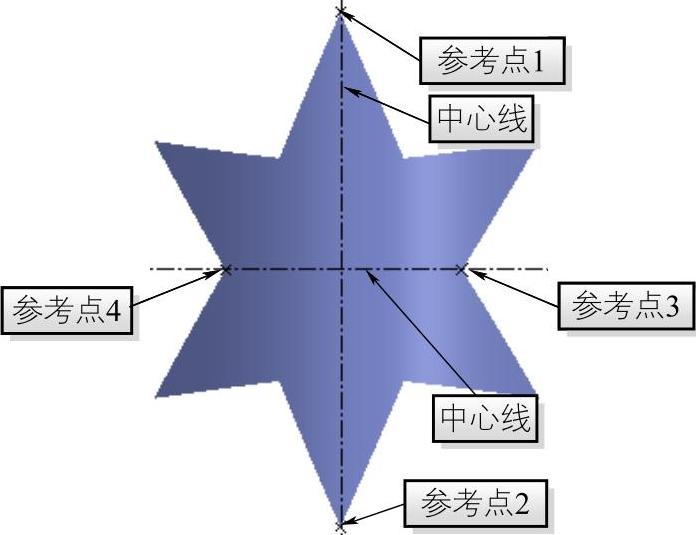

图7-85 参考点和中心线
5)单击【草绘】组中的【调色板】按钮,打开如图7-86所示【草绘器调色板】对话框中的【星形】选项卡。
6)从该选项卡中选择【6角星形】并将其拖入绘图区域内,拖动6角星形中心点使其与几何中心点重合,单击【旋转调整大小】控制板中的【应用】按钮
以及【草绘器调色板】中的【关闭】按钮。
7)双击6角星形圆尺寸值并对其进行修改,更改尺寸外圆为32.00,内圆为16.00,并按鼠标中键确定,形成如图7-87所示的偏移区域。

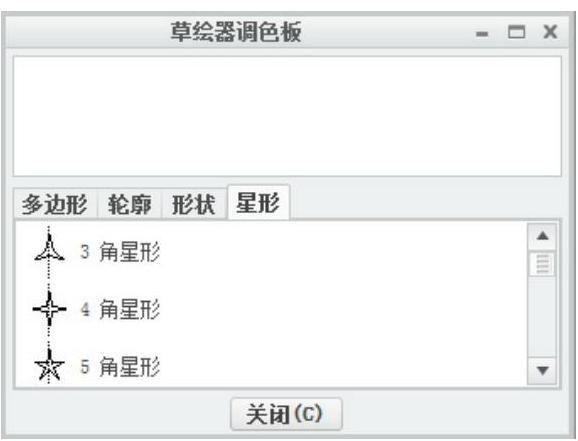

图7-86 【草绘器调色板】对话框

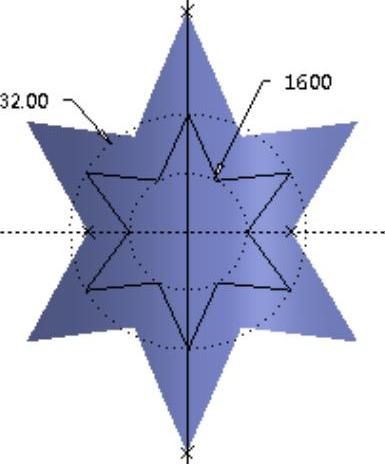

图7-87 偏移区域
8)在控制板中输入偏移距离为“8.00”,单击【应用】按钮,完成展平偏移特征的创建,如图7-88所示。
9)若更改【选项】选项卡中的【垂直于曲面】选项为【平移】,则形成如图7-89所示特征。

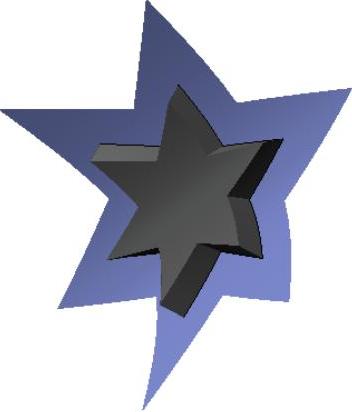

图7-88 垂直于曲面
图7-89 平移
