曲面镜像是特殊的复制,其功能是将现有的曲面以一个平面作为参考平面,镜像至平面的另一侧。在默认情况下,镜像曲面与原曲面具有从属关系,这种关系在做复杂曲面时显得特别重要。若要取消从属关系,则需打开【镜像】控制板中【选项】选项卡,取消勾选【复制为从属项】选项。
曲面合并是将已经创建的两个曲面通过合并处理合为一个曲面。由于曲面合并特殊的作用,使其在曲面设计中占据举足轻重的地位,尤其是在创建复杂曲面时,曲面合并更加行之有效,方便快捷。使用合并命令时应注意保留侧方向的调整。创建镜像与合并曲面的一般方法与步骤如下:
打开源文件第7章│7-3.prt。
1)选择模型树中已创建的阵列特征,单击【模型】选项卡【编辑】组中的【镜像】按钮,打开【镜像】控制板,选择【DTM2】作为镜像平面,单击【应用】按钮,完成镜像特征的基本操作。

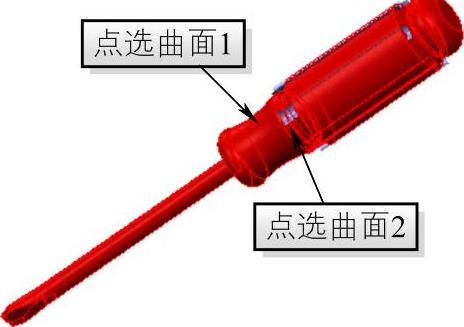

2)修改界面右下角【选择过滤器】选项为【面组】,结合Ctrl键单击需要合并的两模型曲面,如图7-52所示。
3)单击【模型】选项卡【编辑】组中的【合并】按钮,打开如图7-53所示的【合并】控制板。
图7-52 螺钉旋具
图7-53 【合并】控制板

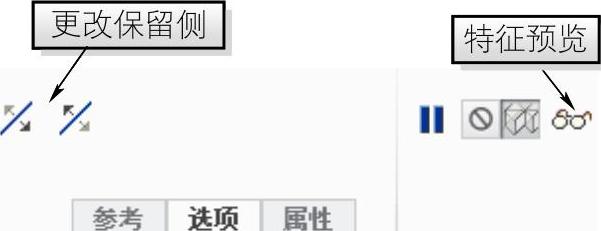

4)通过单击【保留侧】选项并配合使用特征【预览】按钮,直到达到如图7-54所示的曲面效果,单击【应用】按钮完成操作。

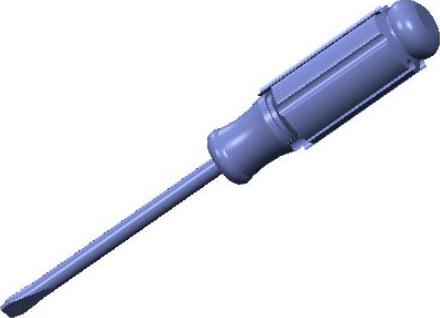

5)运用同种方法合并其余曲面,创建如图7-55所示的合并曲面特征。
图7-54 合并曲面
图7-55 完成合并曲面
注1:合并命令的运用并不复杂,但是运用者一定要有耐心,保留侧方向不同所形成的曲面完全不同,因此要熟练掌握保留侧选项以及特征预览的综合运用。
注2:在合并未完成之前不要急于对曲面进行加厚处理,因为合并只适用于曲面之间,加厚使曲面转变为实体,故不能对其进行合并操作。
