曲线阵列即阵列单元按照曲线走向进行阵列。参考曲线可包括所有封闭截面或所有开放截面,但不能为两者组合。虽然用尺寸阵列也可以创建该类型的阵列特征,但相对来说,其步骤较曲线阵列复杂,且需要定义参考来确定阵列单元在曲线上的位置。而这些问题用曲线阵列都可以很好的解决。创建曲线阵列的具体步骤如下(放置圆柱的底板以及拉伸曲面被临时隐藏,以便于观察阵列效果):
打开源文件第7章│7-2-7.prt。
1)选中需进行曲线阵列的圆柱,单击【模型】选项卡【编辑】组中的【阵列】按钮,打开【阵列】控制板。
2)更改控制板中阵列类型为【曲线】,打开如图7-45所示的【曲线阵列】控制板,在模型树中选择已绘制的【草绘1】作为曲线阵列的参考曲线(也可以单击【参考】→【定义】选项,重新定义一个内部草绘曲线)。

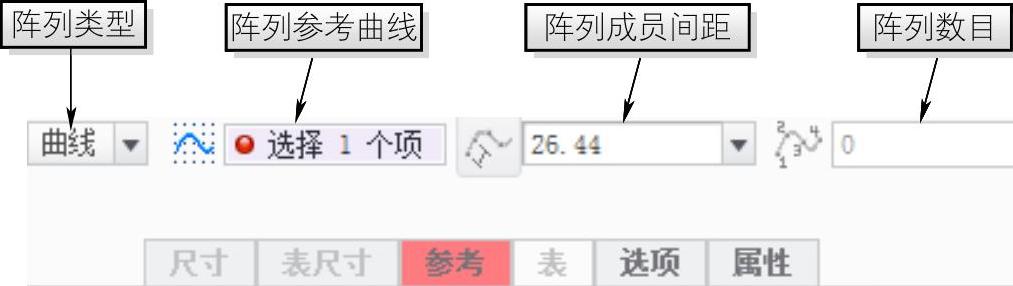

图7-45 【曲线阵列】控制板
3)在控制板中单击【按照固定阵列间距方式】按钮,输入阵列间距为“20.00”,单击【应用】按钮
,完成曲线阵列特征的创建,如图7-46所示。
4)右击模型树中该曲线阵列特征,选择右键快捷菜单中的【编辑定义】命令,重新打开【曲线阵列】控制板,选择【以阵列数目方式】进行曲线阵列按钮,输入阵列数目为“20”,单击【应用】按钮
形成如图7-47所示特征。

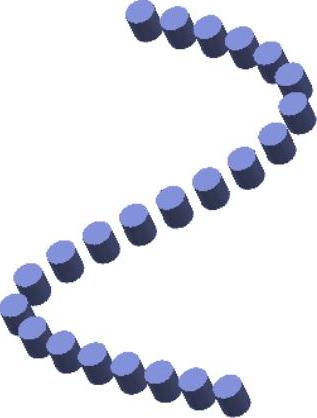

图7-46 固定阵列间距方式

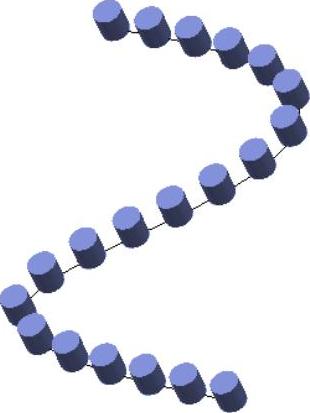

图7-47 固定阵列数目方式
5)在模型树中右击该阵列特征,选择【编辑定义】命令对原曲线阵列进行进一步修改,打开【选项】选项卡并勾选【跟随曲面形状】选项,如图7-48所示,单击模型树中的【拉伸3】曲面作为参考曲面,单击【应用】按钮,完成曲面阵列特征的创建,如图7-49所示。

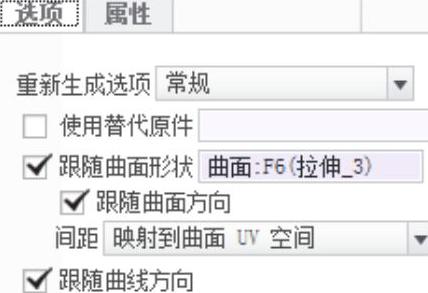

图7-48 【选项】选项卡

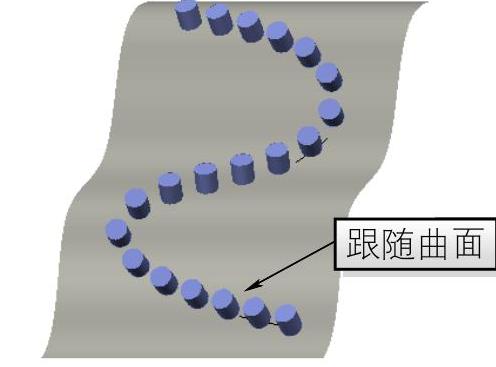

图7-49 沿曲面阵列
注:在执行曲线阵列时最好先绘制参考曲线,若要求阵列特征和曲线位置完全重合,则需确保特征和曲线的端点重合。
