参考阵列可以创建依附于其他已有阵列特征的阵列。参考阵列有三种参考类型:
➢ 【特征】:参考现有的特征阵列。
➢ 【组】:参考某个阵列的组或现有的阵列。
➢ 【两者】:同时参考现有的特征阵列和组阵列。
创建参考阵列的具体操作步骤如下:
打开源文件第7章│7-2-6.prt,该实例是含有方向阵列和轴阵列的复合阵列图形。
1)单击【工程】组中的【倒圆角】按钮,对阵列中的原始五棱柱进行倒圆角操作,圆角半径为3。
2)选中平板上的五棱柱圆角特征,单击【模型】选项卡【编辑】组中的【阵列】按钮,打开【阵列】控制板。
3)在控制板中系统会自动选择阵列类型为【参考】,更改不同的【参考类型】,形成的参考阵列也不相同,如图7-42所示为【特征】阵列,即在同一组中阵列圆角特征;图7-43所示为【组】阵列,即在每一组中与原始五棱柱相同位置处进行圆角阵列;图7-44所示的【两者】阵列则是两者的综合。(以下图中均对【拉伸1】进行临时隐藏,以便于参考阵列的显示)

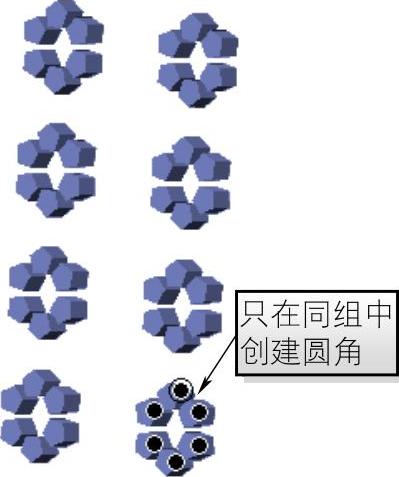

图7-42 【特征】阵列
图7-43 【组】阵列
图7-44 【两者】阵列
注:只有在原始阵列特征即父项上创建新特征后,才可以使用参考阵列的方法在各个子特征上创建同类特征,而在子项特征上创建新特征后并不能使用参考阵列。
