选择性复制是指在复制曲面的同时可对新曲面进行平移和旋转操作。单击【选择性粘贴】按钮，系统将弹出如图7-6所示【选择性粘贴】控制板。

图7-6 【选择性粘贴】控制板

注：两种复制形式必须都是建立在参考的情况下，即都是相对参考的平移与旋转。

（1）平移复制

1）打开源文件第7章│7-1.prt，修改【选择过滤器】选项为【面组】；选中绘图区域内的模型曲面，单击【模型】选项卡【操作】组中的【选择性粘贴】按钮，打开【选择性粘贴】控制板。

2）选择系统默认形式复制即平移复制，选择如图7-7所示【TOP】面为参考平面进行平移复制。

3）输入平移距离为“100.00”并按Enter键确认，取消勾选【选项】选项卡中的【隐藏原始几何】选项，单击【应用】按钮，完成平移复制特征的创建，如图7-8所示。

图7-7 选择参考平面

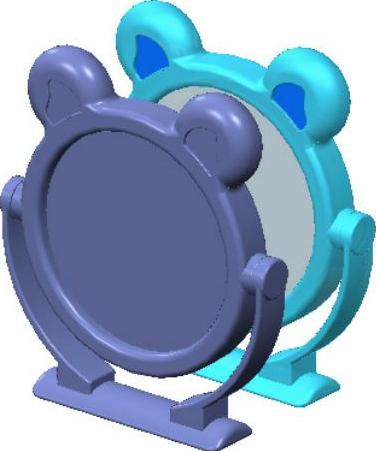

图7-8 平移复制

（2）旋转复制旋转复制是将原特征沿曲面、曲线、边、轴或坐标系旋转一定角度。角度为正，则逆时针旋转，反之顺时针旋转。

1）打开源文件第7章│7-1.prt；修改【选择过滤器】选项为【面组】，选中模型曲面并单击【选择性粘贴】按钮，打开【选择性粘贴】控制板。

2）更改复制形式为【旋转复制】，选择【A-1】作为参考轴进行旋转，在控制板中输入旋转角度为“45.00”并按Enter键确定，形成如图7-9所示的特征。

3）取消勾选【选项】选项卡中的【隐藏原始几何】选项，单击【应用】按钮完成旋转复制特征的创建，如图7-10所示。

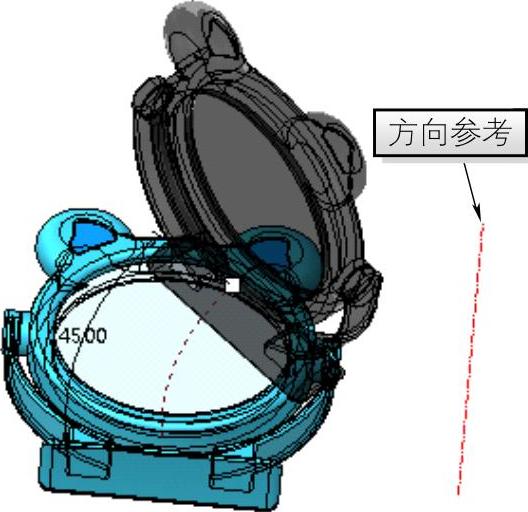

图7-9 选择方向参考并输入角度为“45.00°

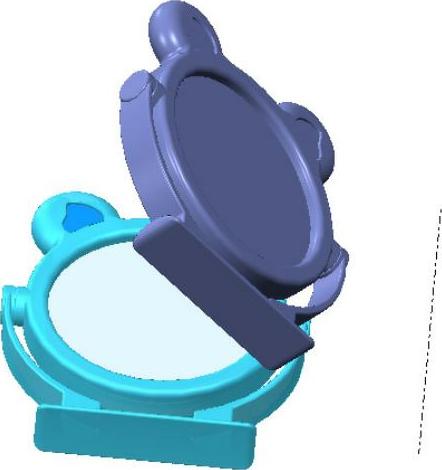

图7-10 旋转复制

注：无论哪种复制方式，复制所得到的曲面包含原曲面所有的特征，但是对原曲面所做的渲染不会被复制。
