1）对【玻璃】进行倒圆角操作以去除星形顶角与凹角，单击【模型】选项卡【工程】组中的【倒圆角】按钮，设置圆角半径为100，单击选择所有顶角和凹角，然后单击【应用】按钮完成【玻璃】。

2）为使玻璃上表面与侧面之间形成光滑过渡，对其进行倒圆角操作，圆角半径为5，圆角特征如图6-132所示。

3）对支架进行倒圆角操作（只对模型中源支架进行倒圆角），侧棱边圆角半径为10，底面棱边圆角使用完全倒圆角。

4）单击上步创建的所有倒圆角特征，单击【编辑】组中的【阵列】按钮，系统默认对其进行【参考】阵列，单击【应用】按钮创建如图6-133所示的阵列特征。

图6-132 玻璃倒圆角

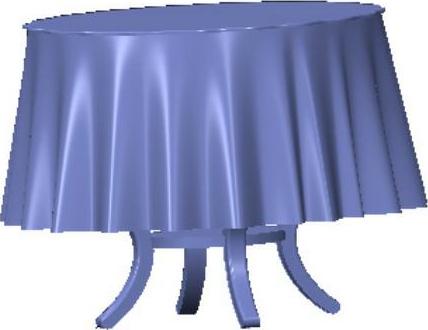

图6-133 支架倒圆角

5）在【视图】选项卡【模型显示】组中打开【外观库】选项卡，从【我的外观】中选择【ptc-metallic-gold】材质球，如图6-134所示，按住Ctrl键选择【固定板】所有的面并按鼠标中键确定，完成对其简单渲染操作。

6）重新打开【外观库】选项卡，从【我的外观】中选择【ptc-fabric-leather】材质球，单击【支架】为支架渲染材质，单击鼠标中键确定，形成如图6-135所示特征。

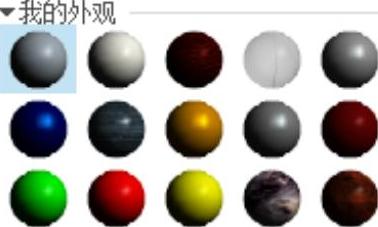

图6-134 我的外观

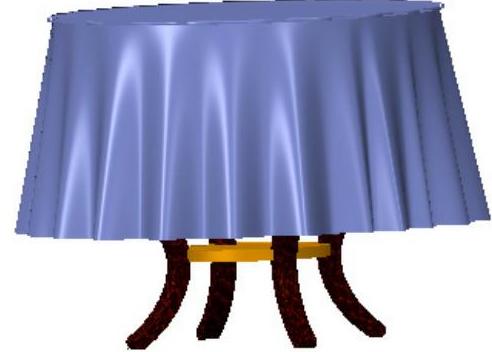

图6-135 部分渲染

7）执行【外观库】→【编辑模型外观】命令，打开如图6-136所示的【模型外观编辑器】对话框；选择【模型外观编辑器】对话框中的【图】选项卡，并单击对话框右上角的按钮，在绘图区【支架】上单击渲染的材质，以选中该材质并使【编辑颜色纹理放置】按钮处于激活状态，如图6-137所示。

8）单击编辑颜色纹理放置按钮，打开【颜色放置】对话框，对图像纹理进行详细设置，设置参数如图6-138所示。按照同种方法对其他支架进行设置，完成后关闭对话框，创建如图6-139所示的特征。

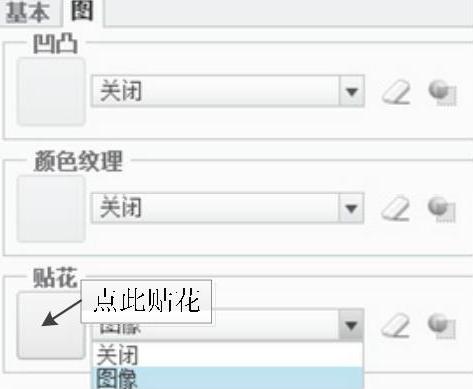

9）执行【外观库】→【外观管理器】命令，打开【外观管理器】对话框，从中选择一常用材质以激活【图】选项卡，单击【贴花】选项右侧下拉列表，选择【图像】命令，如图6-140所示。

10）单击【贴花】下侧方框，弹出【打开】对话框，从中选择所需图形并单击【打开】按钮，即可将所选图形贴至该材质之上。

11）贴图完成后单击对话框中的【关闭】按钮，单击上步设置的贴花材质，选中桌布并按鼠标中键确定；添加渲染后可打开【模型外观编辑器】对其强度、透明度等进行进一步的设置，直到达到如图6-141所示渲染效果，单击【关闭】按钮。

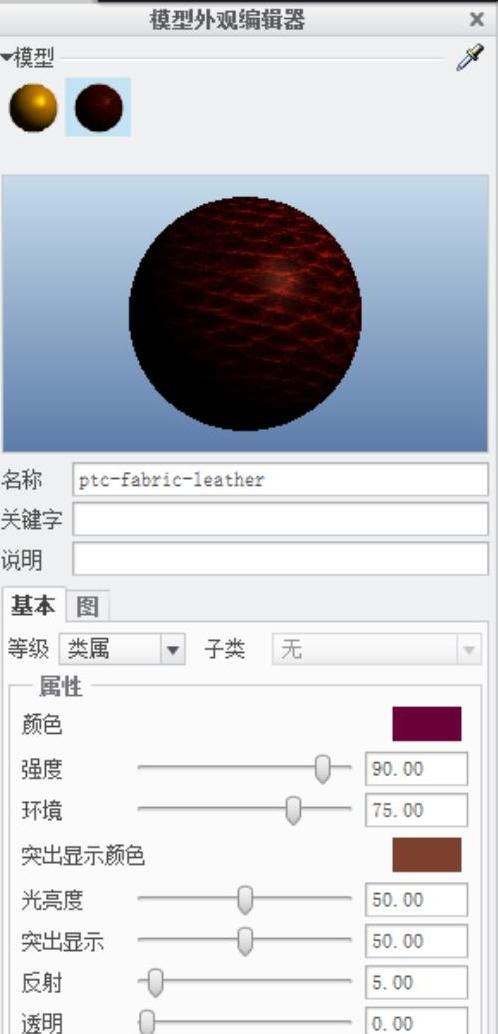

图6-136 【模型外观编辑器】对话框

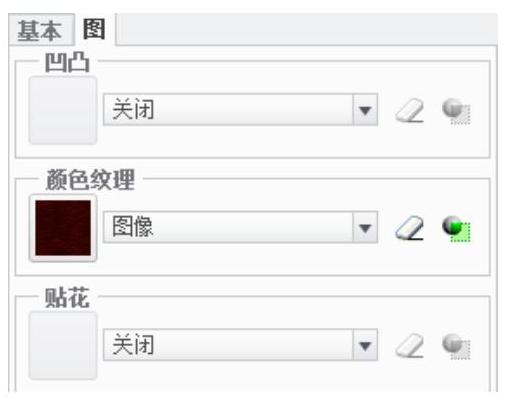

图6-137 【图】选项卡

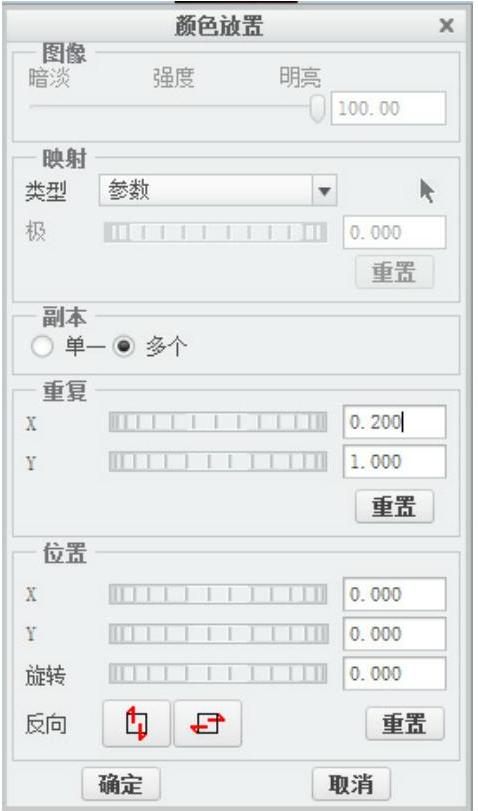

图6-138 参数设置

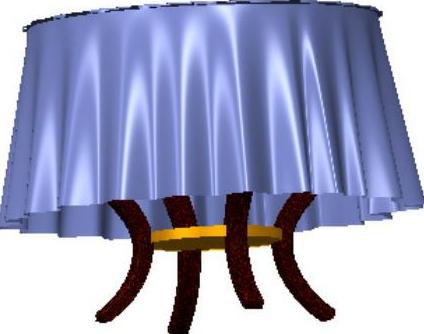

图6-139 渲染结果

图6-140 【外观管理器】对话框

图6-141 渲染桌布

12）单击【我的外观】中【ptc-glass】材质球，按住Ctrl键选择玻璃上、下面并按鼠标中键为【玻璃】渲染该材质。

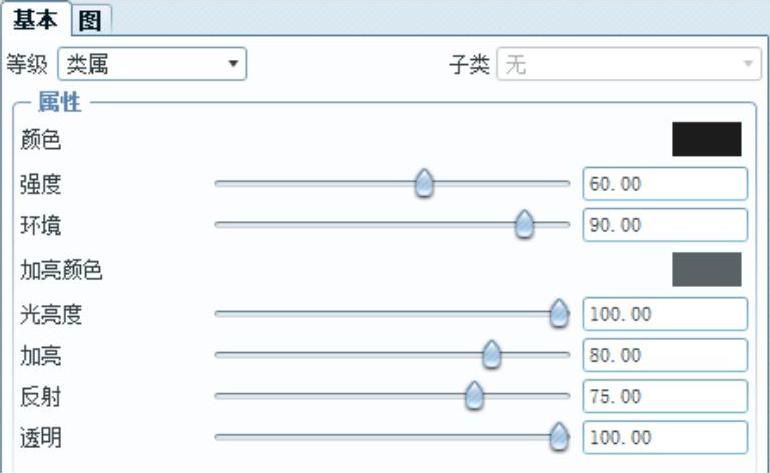

13）打开【模型外观编辑器】对其进行进一步设置，其设置参数如图6-142所示，关闭该对话框，得到如图6-143所示最终圆桌。

图6-142 设置参数

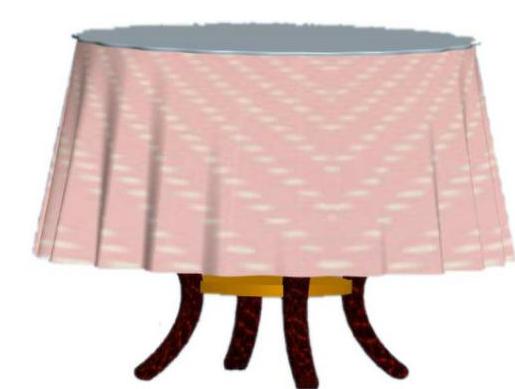

图6-143 完成圆桌
