如何使用AutoCAD绘制玻璃特征
【摘要】：3）单击中的按钮，单击工具栏中的按钮，打开如图6-129所示的对话框，选中直接拖出对话框，系统自动弹出控制板。5）单击对话框中的按钮，单击控制板中的按钮，双击20角星形内外径尺寸修改为500.00、520.00并按鼠标中键确认，形成如图6-130所示特征，单击按钮完成草绘。6）输入拉伸深度为“10.00”并按Enter键确认，勾选选项卡中的选项，单击按钮形成如图6-131所示特征，将其命名为。图6-129 对话框图6-130 20角星形图6-131 玻璃绘制
1）单击【模型】选项卡【形状】组中的【拉伸】按钮
，打开【拉伸特征】控制板，单击【拉伸为曲面】按钮
。
2）单击拉伸控制板中的【放置】→【定义】选项，系统将弹出【草绘】对话框，选择【桌面】上平面作为草绘平面，单击【草绘】选项进入草绘界面。
3）单击【快速设置栏】中的【草绘视图】按钮
，单击工具栏中的【调色板】按钮
，打开如图6-129所示的【草绘器调色板】对话框，选中【20角星形】直接拖出对话框，系统自动弹出【移动和调整大小】控制板。
4）选中20角星形中心点将其拖动到几何中心点位置，或者单击【草绘】选项卡【约束】组中的【重合】约束按钮
，单击几何中心点以及20角星形中心点，使两中心点重合。
5）单击【草绘器调色板】对话框中的【关闭】按钮，单击【移动和调整大小】控制板中的【应用】按钮
，双击20角星形内外径尺寸修改为500.00、520.00并按鼠标中键确认，形成如图6-130所示特征，单击【确定】按钮
完成草绘。
6）输入拉伸深度为“10.00”并按Enter键确认，勾选【选项】选项卡中的【封闭端】选项，单击【应用】按钮
形成如图6-131所示特征，将其命名为【玻璃】。

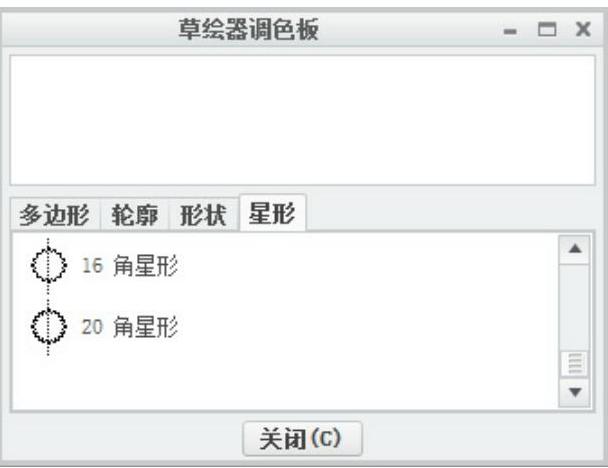

图6-129 【草绘器调色板】对话框

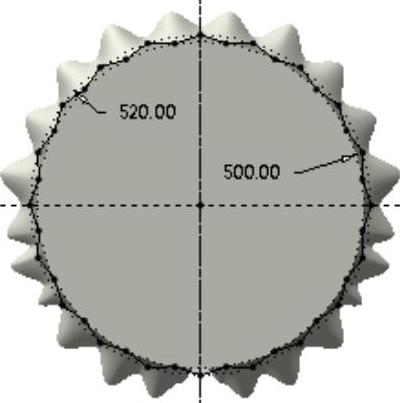

图6-130 20角星形

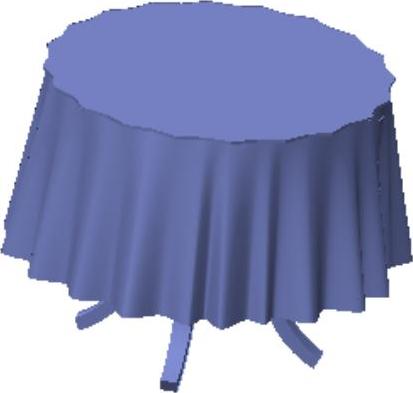

图6-131 玻璃绘制
