1)单击【模型】选项卡【形状】组中的【拉伸】按钮,打开【拉伸特征】控制板,单击【拉伸为曲面】按钮
;在【拉伸特征】控制板中单击【放置】→【定义】选项,系统将弹出【草绘】对话框,选择【桌面】上平面为草绘平面,单击【草绘】选项进入草绘界面。
2)单击【草绘】组中的【投影】按钮(即复制工具),打开【类型】对话框,单击圆桌面的边缘线复制该边缘线的半圆,如图6-122所示,(便于下一步可变拔模特征的创建),单击【确定】按钮
完成草绘。
3)在控制板中输入拉伸深度为“550.00”并按Enter键确定,使用【更改拉伸方向】按钮,使其向下拉伸,单击【应用】按钮
完成操作,如图6-123所示。

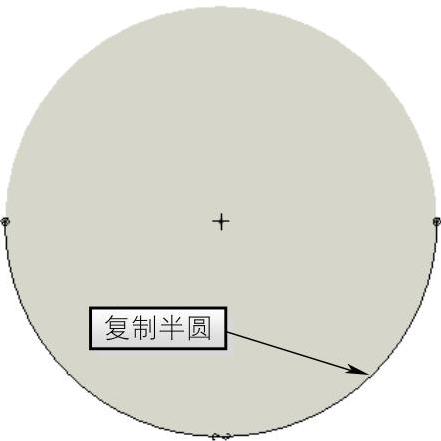

图6-122 复制半圆
图6-123 拉伸曲面
4)单击【工程】组中的【拔模】按钮,弹出如图6-124所示的【拔模】控制板;单击如图6-125所示【参考】选项卡中的【拔模曲面】收集栏以激活该选项,选择拉伸曲面,单击【拔模枢轴】收集栏并选择【桌面】上表面。
图6-124 【拔模】控制板

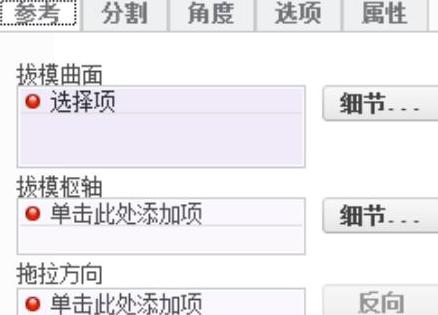

图6-125 【参考】选项卡
5)打开【角度】选项卡,右击创建24个可变角度并分别修改角度值以及位置,详细信息如图6-126所示。

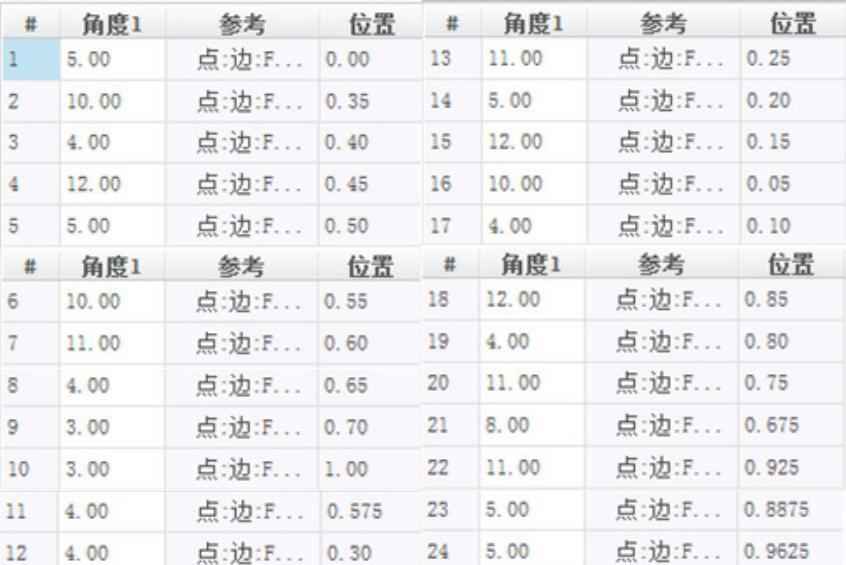

图6-126 输入角度并调整位置
6)输入完成后图中显示如图6-127所示,单击【应用】按钮完成可变拔模特征的创建。
7)在模型树中按住Ctrl键同时选择【拉伸3】和【斜度1】,右击在弹出的快捷菜单中选择【组】选项将其合为一组并命名为【桌布】。
8)单击模型树中的【桌布】,然后单击【编辑】组中的【镜像】按钮,打开【镜像】控制板,选择【FRONT】面为镜像平面,单击【应用】按钮
完成桌布的创建,如图6-128所示。

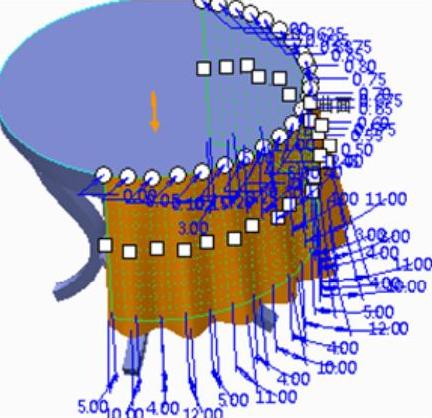

图6-127 图像显示
图6-128 桌布
