1)单击【模型】选项卡【基准】组中的【平面】按钮,打开如图6-116所示的【基准平面】对话框,选择【TOP】面作为偏移基准面,在对话框中输入偏移距离为“565.00”并按Enter键确认,方向如图6-117所示。

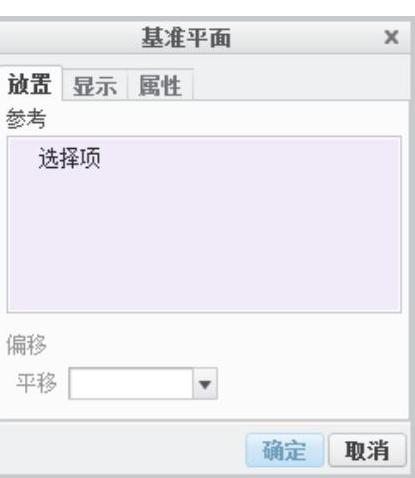

图6-116 【基准平面】对话框

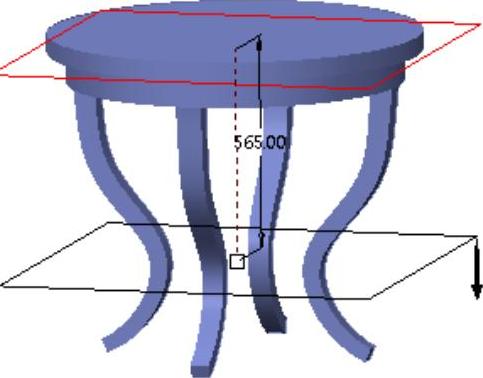

图6-117 创建基准面
2)单击【模型】选项卡【形状】组中【拉伸】工具按钮,打开【拉伸特征】控制板,并单击【拉伸为曲面】按钮。
3)单击【放置】→【定义】,系统将弹出【草绘】对话框,选择上步创建的基准平面作为草绘平面,并单击【草绘】选项进入草绘界面。
4)选择【快速设置栏】中的【草绘视图】按钮,使草绘平面与屏幕平行,在中心处绘制直径为400.00的圆,如图6-118所示,单击【确定】按钮完成草绘。
5)在【拉伸特征】控制板中更改拉伸方式为【双侧对称拉伸】,如图6-119所示,输入深度为“50.00”并按Enter键确定,勾选【选项】选项卡中的【封闭端】,单击【应用】按钮完成固定板的创建,如图6-120所示,在模型树中修改其名称为【固定板】,创建模型的具体步骤与特征在模型树中的显示如图6-121所示。
图6-118 绘制圆

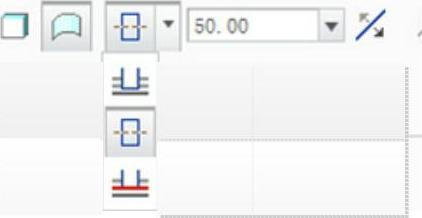

图6-119 更改拉伸方式

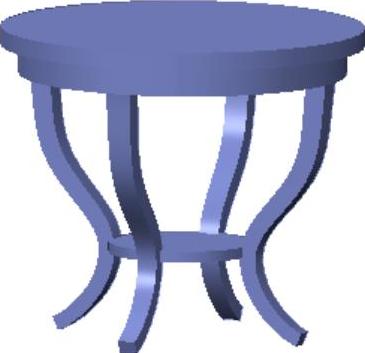

图6-120 创建固定板

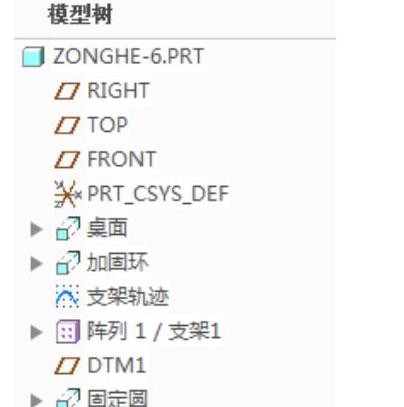

图6-121 模型树
