1)单击【新建】按钮选择零件类型并输入名称为“zonghe-6”,取消勾选【使用默认模板】选项并单击【确定】;在出现的新对话框中,选用mmns_part_solid模板,单击【确定】进入零件创建界面。
2)单击【模型】选项卡【形状】组中【拉伸】工具按钮,打开【拉伸特征】控制板,单击【拉伸为曲面】按钮,如图6-94所示。
3)单击【放置】选项卡中的【定义】按钮,弹出如图6-95所示的【草绘】对话框,选择【TOP】面作为草绘平面,单击【草绘】按钮进入草图绘制界面。

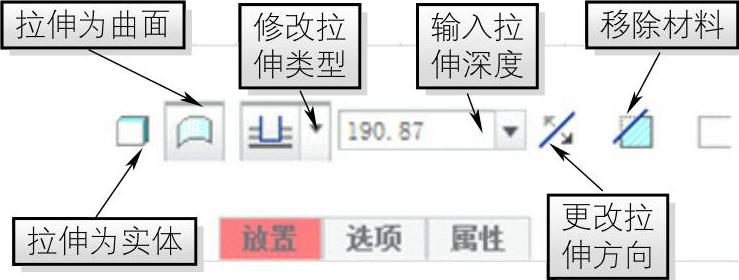

图6-94 【拉伸特征】控制板
图6-95 【草绘】对话框
4)选择【快速设置栏】中的【草绘视图】按钮,如图6-96所示,使草绘平面与屏幕平行,在草绘界面几何中心处绘制直径为1000的圆,单击【确定】按钮完成草绘。
5)在控制板中输入拉伸深度为“50.00”,打开如图6-97所示的【选项】选项卡,勾选【封闭端】选项,单击【应用】按钮完成拉伸曲面的创建,如图6-98所示。
6)在模型树中选中上步创建的拉伸特征,右击弹出如图6-99所示的快捷菜单,从中选择【重命名】选项,输入新名称【桌面】并按Enter键。
7)按下Ctrl+D复合键以默认方向显示模型,单击【模型】选项卡【形状】组中【拉伸】工具按钮,打开【拉伸特征】控制板,单击【拉伸为曲面】按钮。

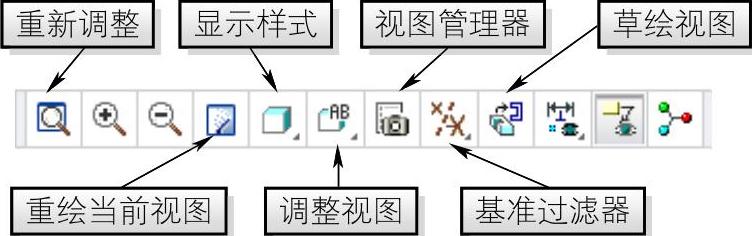

图6-96 【快速设置栏】

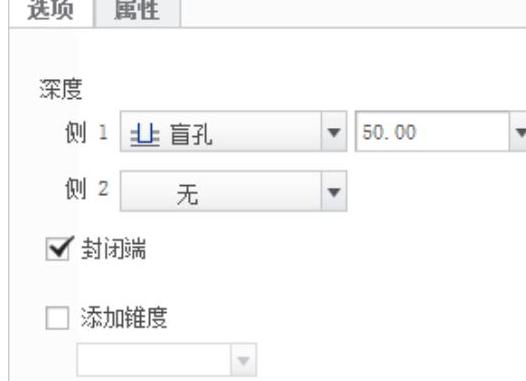

图6-97 【选项】选项卡

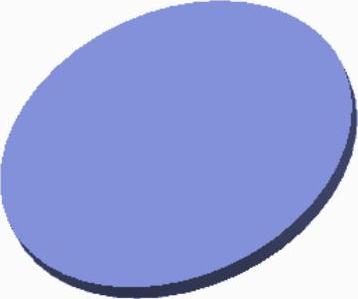

图6-98 拉伸特征
图6-99 快捷菜单
8)单击【放置】→【定义】,弹出【草绘】对话框,选择【桌面】下表面作为草绘平面,单击【草绘】选项进入草绘界面。
9)选择【快速设置栏】中的【草绘视图】按钮,运用【圆】命令在几何中心处绘制直径分别为750.00、900.00的圆,如图6-100所示,单击【确定】按钮完成草绘。
10)在控制板中输入拉伸深度为“80.00”,勾选【选项】选项卡中的【封闭端】选项,单击【应用】按钮完成拉伸圆环的创建,如图6-101所示。

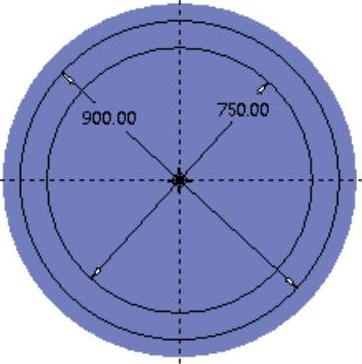

图6-100 绘制圆环

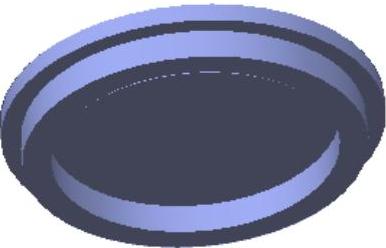

图6-101 拉伸圆环
11)右击上步已创建的拉伸圆环特征,选择右键快捷菜单中【重命名】选项,将其命名为【加固环】,完成桌面的创建。
