如何创建骨架折弯特征？
【摘要】：骨架折弯是指实体模型或曲面（组）沿给定的一条连续空间轨迹线弯曲。创建骨架折弯的具体步骤如下：打开源文件第6章∣6-5.prt。图6-88 对话框图6-89 选择起始平面5）单击对话框中的按钮，完成骨架折弯特征的创建，如图6-90所示。图6-90 骨架折弯图6-91 隐藏原特征7）若要对折弯曲线进行修改，则右击模型树中刚刚创建的骨架折弯，单击选项，系统将弹出如图6-92所示的对话框，勾选选项并单击按钮。
骨架折弯是指实体模型或曲面（组）沿给定的一条连续空间轨迹线弯曲。对于实体模型，在折弯时原来的实体在折弯后会隐藏，而曲面模型折弯后原始曲面依旧会显示。创建骨架折弯的具体步骤如下：
打开源文件第6章∣6-5.prt。
1）单击【模型】选项卡【工程】组中的【骨架折弯】选项，打开如图6-84所示【选项】对话框，单击【草绘骨架线】→【无属性控制】→【完成】选项。
2）软件界面左下方将显示【选择要折弯的面组或实体】字样，单击需要折弯的曲面，系统将弹出如图6-85所示的【设置草绘平面】对话框，选择【FRONT】面作为草绘基准面，如图6-86所示，单击【草绘视图】栏中的【默认】选项进入草绘界面。
3）单击【快速设置栏】中的【草绘视图】按钮
，使草绘平面与平面平行，运用样条曲线工具绘制如图6-87所示的折弯曲线。

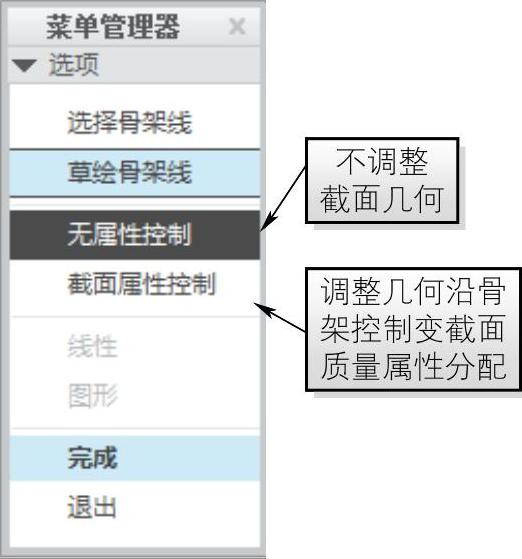

图6-84 【选项】对话框
图6-85 【设置草绘平面】对话框

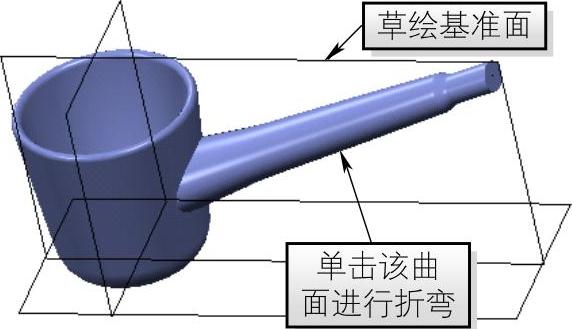

图6-86 选择曲面与基准面

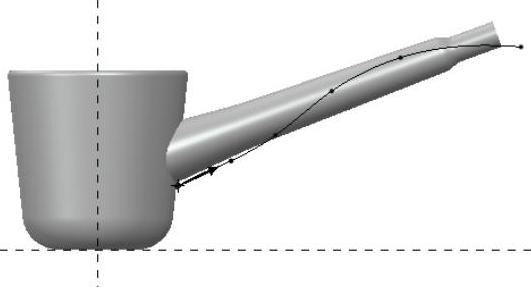

图6-87 折弯曲线
4）单击【确定】按钮
，系统将弹出如图6-88所示的【设置平面】对话框，单击【产生基准】→【偏移】选项，选择自动生成的起始平面，如图6-89所示，单击新弹出【偏移】对话框中的【通过点的曲线】选项，然后单击折弯曲面的末端以确定折弯范围。
图6-88 【设置平面】对话框
图6-89 选择起始平面
5）单击【选项】对话框中的【完成】按钮，完成骨架折弯特征的创建，如图6-90所示。
6）在模型树中右击已创建的【模型混合1】特征，单击右键快捷菜单中的【隐藏】选项，对其进行临时隐藏，形成如图6-91所示特征。

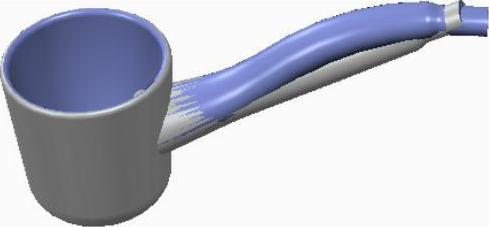

图6-90 骨架折弯

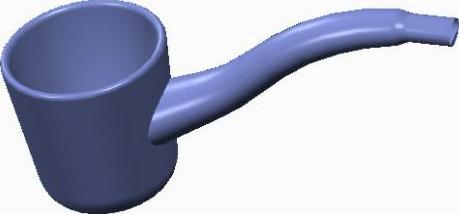

图6-91 隐藏原特征
7）若要对折弯曲线进行修改，则右击模型树中刚刚创建的骨架折弯，单击【编辑定义】选项，系统将弹出如图6-92所示的【菜单管理器】对话框，勾选【布置】选项并单击【完成】按钮。
8）勾选如图6-93所示【指定】栏中的【轨迹1】，进入轨迹修改界面，单击【快速设置栏】中的【草绘视图】按钮
，对轨迹进行重新编辑。
图6-92 【菜单管理器】对话框
图6-93 【指定】列表
注：系统通过选定两个平行的平面（起始平面和终止平面）来确定折弯范围，在两平面之间的几何体将被折弯，而在范围外的几何体部分将消失。起始平面是系统在特征内部建立的一个基准平面，垂直于折弯骨架线且过骨架线起点；而终止平面需要手动去选择或创建，并且平行于起始平面，可通过选取面或基准平面得到，也可以参照起始平面建立基准平面得到。
