环形折弯操作步骤及注意事项

2025-09-29 理论教育版权反馈

【摘要】：环形折弯特征将实体、非实体曲面或基准曲线转换成环形（旋转）形状。用于定义环形折弯特征的强制参数有轮廓截面、中性平面的折弯半径以及折弯几何。1）打开组选项卡并选择选项，如图6-75所示，系统弹出环形折弯控制板。图6-76 选项卡图6-77 轮廓截面5）在控制板中输入折弯半径为“150.00”并按Enter键确认，单击按钮形成如图6-78所示的特征。图6-82 环形折弯图6-83 对话框

环形折弯特征将实体、非实体曲面或基准曲线转换成环形（旋转）形状。例如，可以使用此功能从平整几何创建汽车轮胎，或绕旋转几何（如瓶子）包络徽标。用于定义环形折弯特征的强制参数有轮廓截面、中性平面的折弯半径以及折弯几何。可选参数有法向曲线截面和非标准曲线折弯选项。

【轮廓截面】：定义旋转几何的轮廓截面。

【折弯半径】：设置坐标系原点到折弯轴之间的距离。

【法向参照截面】：定义垂直于中性平面的曲面折弯后的方向。平整状态下垂直于中性平面的所有曲面在折弯后都会垂直于轮廓曲面。如果轮廓截面具有高曲率区域或轮廓截面不相切，则会出现问题。平整状态下垂直于中性平面的曲面在折弯后会包含不良几何或者无法折弯，因为折弯变换会生成重叠几何（例如载重轮胎锐边）。可以应用【法向参照截面】将这些曲面设置为垂直于参照曲面，而不是垂直于轮廓曲面。

【曲线折弯】：设置曲线上的点到具有弯曲轮廓的折弯轮廓截面的距离。

【环形折弯】控制板的具体介绍如图6-73所示。

图6-73 【环形折弯】控制板

创建环形折弯的具体步骤如下：

打开源文件第6章∣6-4.prt，模型特征如图6-74所示。

1）打开【工程】组选项卡并选择【环形折弯】选项，如图6-75所示，系统弹出环形折弯控制板。

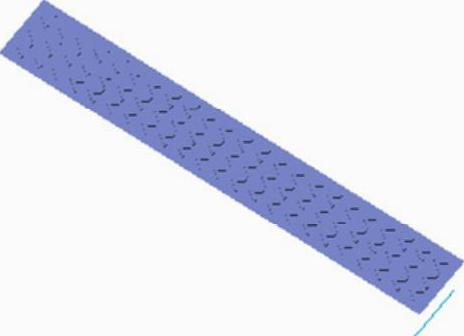

图6-74 模型特征

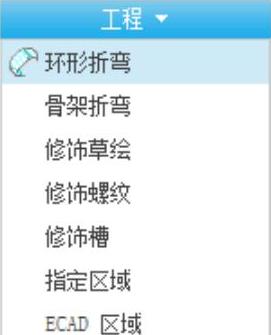

图6-75 【工程】组选项卡

2）单击【参考】选项卡中的【面组】收集栏，如图6-76所示，选择绘图区内的拉伸曲面作为环形折弯面组，单击【定义】按钮，打开【草绘】对话框并选择【RIGHT】面作为草绘基准面。

3）单击【草绘】对话框中的【草绘】按钮激活草绘器并进入草绘界面，运用【快速设置栏】中的【草绘视图】按钮，或者单击【设置】组中的【草绘视图】按钮，使得草绘平面与屏幕平行。

4）运用【弧】命令绘制如图6-77所示的曲线，单击【基准】组中的【坐标系】按钮，为其添加坐标系，单击【确定】按钮完成轮廓截面的绘制。

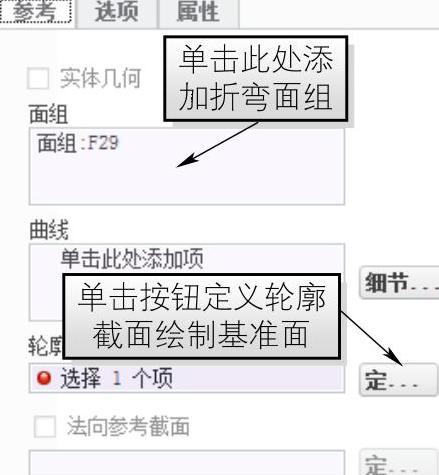

图6-76 【参考】选项卡(https://www.chuimin.cn)

图6-77 轮廓截面

5）在【环形折弯】控制板中输入折弯半径为“150.00”并按Enter键确认，单击【应用】按钮形成如图6-78所示的特征。

6）在模型树中右击上步创建的【环形折弯1】特征，单击右键快捷菜单中的【编辑定义】选项，重新打开【环形折弯】控制板，更改环形折弯类型为【折弯轴】，单击界面中的轴【A-1】，单击【应用】按钮创建轴环形折弯特征，如图6-79所示。

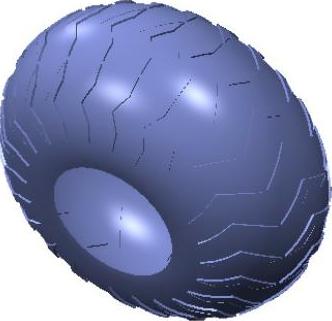

图6-78 固定半径环形折弯

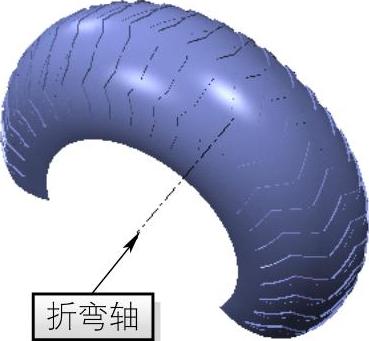

图6-79 轴环形折弯

7）右击模型树中的【环形折弯1】并单击【编辑定义】选项，重新打开【环形折弯】控制板，更改环形折弯类型为【360°折弯】，单击曲面两端的基准平面定义折弯长度，如图6-80所示，单击【应用】按钮创建如图6-81所示的360°折弯特征。

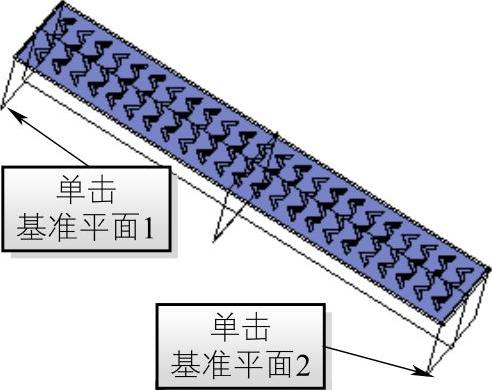

图6-80 定义折弯长度

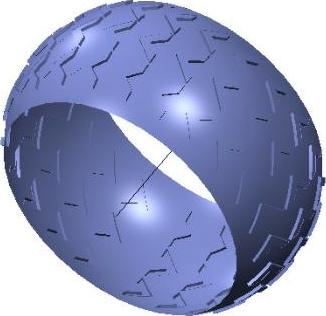

图6-81 360°折弯

注：定义坐标系时，坐标系与轮廓截面的位置直接影响到环形折弯的截面形状，若将上例中的坐标系移至圆弧之上，则形成如图6-82所示特征；若坐标系与轮廓截面的距离过大，系统会弹出如图6-83所示【重新生成失败】对话框，说明环形折弯特征创建失败。

图6-82 环形折弯

图6-83 【重新生成失败】对话框
