上述三种创建拔模曲面的方法比较常见,下面详细介绍其他几种拔模方法以及其中的命令,用以创建特殊拔模。
可变拔模特征:在创建一般拔模特征时,设置多个角度用以控制拔模曲面的倾斜角度。其具体创建方法与步骤如下:
打开源文件第6章│6-3-4a.prt。
1)按照创建一般拔模的方法选择拔模曲面以及拔模枢轴,在控制板中输入拔模角度为“15.00°”并按Enter键确认,如图6-67所示。
2)打开【角度】选项卡,右击为拔模曲面添加新的拔模角度,如图6-68所示。

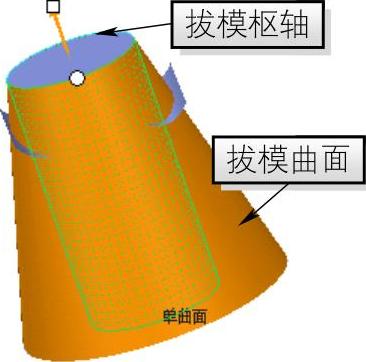

图6-67 一般拔模

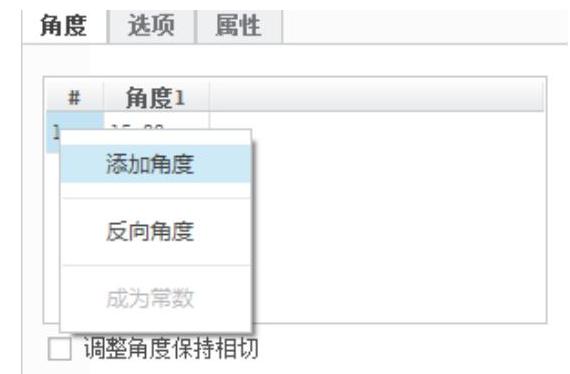

图6-68 添加拔模角度
3)按照上述方法在【角度】选项卡中添加四个拔模角度并调整其位置与角度,具体设置信息如图6-69所示,单击【应用】按钮完成可变拔模特征的创建,如图6-70所示。

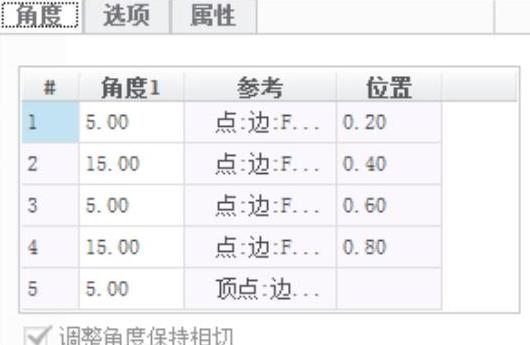

图6-69 调整角度和位置图

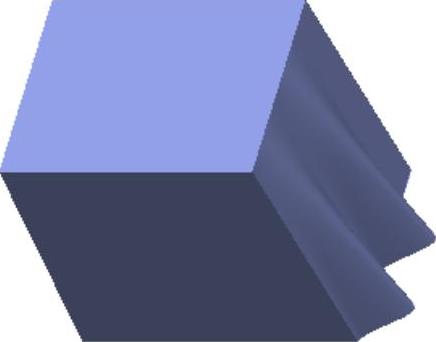

图6-70 可变拔模特征
运用相交曲面拔模:此方法多用于具有两层相交曲面的模型拔模,其方法与根据分割对象拔模相似,唯一不同之处在于该分割对象为曲面,而根据分割对象拔模的分割对象为一般草绘图形。运用相交曲面拔模的具体步骤如下:
打开源文件第6章│6-3-4b.prt。
1)按照创建根据分割对象拔模的方法,选择圆柱侧曲面作为拔模曲面,单击圆柱上表面确定拔模枢轴,此时拔模枢轴为两曲面的交线,输入拔模角度为“15.00°”并按Enter键确认,形成如图6-71所示特征。
2)打开【分割】选项卡,在【分割】选项中单击【根据分割对象分割】,选择相交曲面作为分割对象,如图6-72所示。
图6-71 一般拔模形式

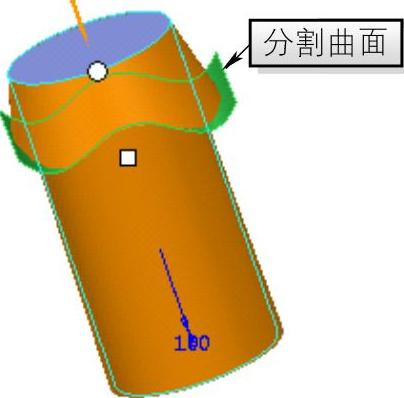

图6-72 选择分割曲面
