根据分割对象进行拔模主要是将不同的拔模角度应用在曲面的不同部分,可以通过草绘封闭曲线将拔模曲面分割,从而为不同部分指定不同的拔模角度。如果拔模曲面上已有草绘曲线,此时可以单击【分割对象】选项卡中的文字选取已有的草绘曲线,同样可以完成该特征的创建。创建根据分割对象拔模的具体方法与步骤如下:
打开源文件第6章│6-3-3.prt,实例如图6-63所示。
1)单击【工程】组中的【拔模】按钮,弹出【拔模】控制板,打开【分割】选项卡并选择如图6-64所示的【根据分割对象分割】选项。

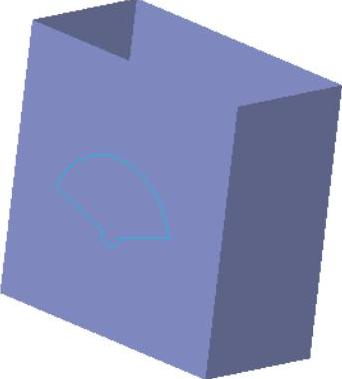

图6-63 拔模实例

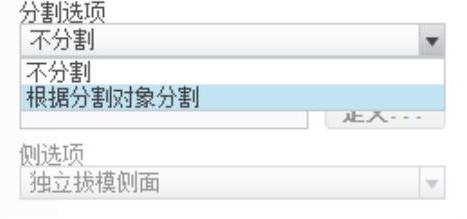

图6-64 【根据分割对象分割】选项
【侧选项】中各选项的含义为:
➢ 【独立拔模侧面】:为拔模曲面的每一侧指定独立的拔模角度。
➢ 【从属拔模侧面】:两侧面拔模角度相同,且第二侧面随第一侧面角度的变化而变化。
➢ 【只拔模第一侧面】:第一侧面实现拔模,第二侧面保持不变。
➢ 【只拔模第二侧面】:第二侧面实现拔模,第一侧面保持不变。
2)单击【分割对象】收集栏,并从模型树中选择【草绘1】,打开【参考】选项卡,分别选取上表面为拔模曲面、DTM1为拔模枢轴,在控制板中输入拔模角度分别为“10.00°”和“20.00°”并按Enter键确定,形成如图6-65所示的特征。
3)单击【应用】按钮完成根据分割对象拔模特征的创建,如图6-66所示。

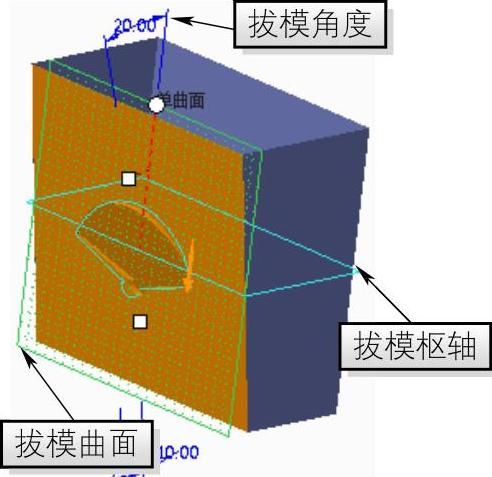

图6-65 拔模角度分别为10°和20°

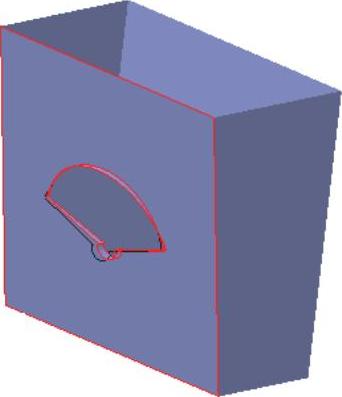

图6-66 根据分割对象拔模
注:若图形中无分割对象,可单击【分割】选项卡中的【定义】按钮,进入草绘界面绘制分割对象。
