一般拔模(不分割的曲面拔模)指在拔模的过程中,整个拔模曲面只绕拔模枢轴朝一个方向整体旋转。
拔模枢轴的选取方法为:①选取平面,这种情况下选取平面与拔模面的交线为拔模枢轴;②选取拔模面上的线。拔模方向的选取方法为:①如果拔模枢轴选择平面,此时拔模方向会自动选取该平面的法向作为拔模方向。也就是说,当选取平面定义拔模枢轴的时候,同时也定义了拔模方向。②如果拔模枢轴选取的是拔模面上的线,那么还需要单独选择拔模方向,此时拔模方向可选择线或面(其法向为拔模方向)。线的选取既可以在拔模面上,也可以不在,但一般情况下要保证线或面的法向与拔模面平行且与拔模枢轴垂直。
创建一般拔模的具体步骤如下:

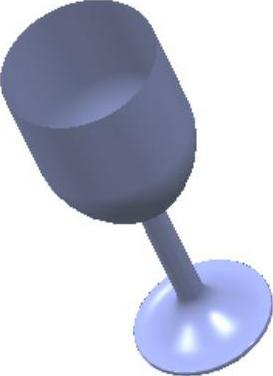

打开源文件第6章│6-3-1.prt,实例如图6-51所示。
1)单击【模型】选项卡【工程】组中的【拔模】按钮,系统弹出拔模控制板。

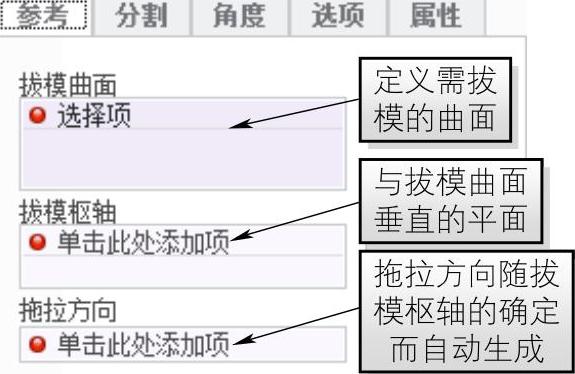

2)打开【参考】选项卡,如图6-52所示,单击【拔模曲面】收集栏,使其处于激活状态,选择酒杯曲面作为拔模曲面,如图6-53所示。

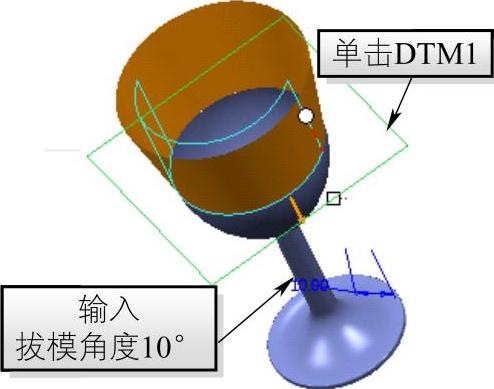

3)单击【拔模枢轴】收集栏以激活该选项,选择【DTM1】平面作为起模面;拔模曲面沿所选曲面和平面的交线进行旋转,如图6-54所示。
图6-51 实例模型
图6-52 【参考】选项卡
图6-53 选择拔模曲面
图6-54 选择拔模枢轴
4)输入拔模角度为“10.00°”,输入设置有三种方式:可以直接在控制板中输入;也可以打开如图6-55所示的【角度】选项卡输入角度值“10.00°”;或者直接双击模型中的角度值进行修改。

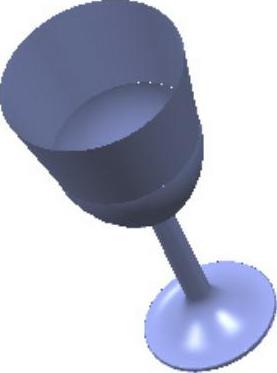

5)单击【应用】按钮完成一般拔模特征的创建,如图6-56所示。
图6-55 【角度】选项卡
图6-56 一般拔模
