Creo提供两种方式的倒角,即边倒角和拐角倒角,并可对多边构成的倒角接头进行过渡设置。创建倒角的基本原则同倒圆角相似,其主要区别在于:倒圆角特征的横截面形状为圆弧或圆锥,而倒角特征的横截面为斜线。本节只对倒角不同形式做详细介绍,主要用于处理特征周围较为尖锐的棱角。
单击【模型】选项卡【工程】组中的【倒角】按钮,系统将弹出如图6-47所示的【边倒角】控制板。

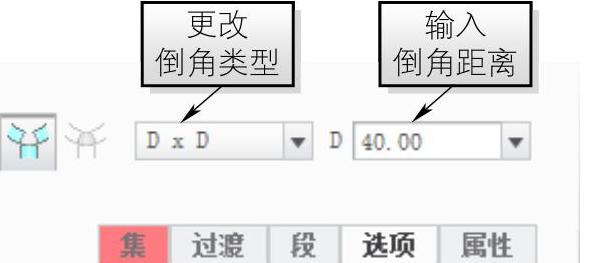

图6-47 【边倒角】控制板
该控制板共包括4个主要选项,即【集】、【过渡】、【段】和【选项】。控制板各选项的具体含义如下:
【集】选项卡:用于设置倒角特征的类型、大小和参照。其中各选项的具体介绍如下:
【选取收集栏】:用于激活选取边链的功能。单击收集栏中的【新建集】字符,可以添加边链。
【参照收集栏】:用于激活选取参照的功能。单击收集栏中的【选取项目】选项可以激活该收集栏。当在选取收集栏中选取了边链之后该收集栏将显示边链的信息。
【细节】:单击该按钮可打开【链】对话框,用来编辑、修改参照的设置。
【尺寸收集栏】:用于显示各参照间的尺寸,单击尺寸数值,可以修改尺寸值。
控制板中其他选项卡的具体含义如下:
【过渡】:用于设置倒角的过渡形式,但只有在选择过渡点后,该选项才能被激活。
【段】:用于显示各段边链的信息,并在此修改。
【选项】:设置倒角曲面是相同面组还是新面组。
【边倒角方式列表框】:有6种倒角方式,即D×D、D1×D2、角度×D、45×D、O×O和O1×O2。系统在默认状态下采用D×D倒角方式。
【D×D】:距离选择方式,边倒角尺寸都为D。
【D1×D2】:距离选择方式,边倒角尺寸分别为D1与D2。
【角度×D】:边倒角尺寸为D,以D为基础在另一边创建角度倒角。
【45×D】:在边倒角尺寸为D的位置建立45°的倒角,此选项仅适用于在两个垂直平面相交的边上建立倒角。
【O×O】:与【D×D】用法相同。
【O1×O2】:与【D1×D2】用法相同。
创建倒角的具体步骤如下:
打开源文件第6章∣6-2.prt文件。
1)单击【倒角】按钮,打开【边倒角】控制板;输入边倒角尺寸为“15.00”,选取需倒角的棱边,如图6-48所示。
2)单击【圆角过渡】按钮,选择如图6-49所示部分并设置端点过渡模式为【拐角平面】。

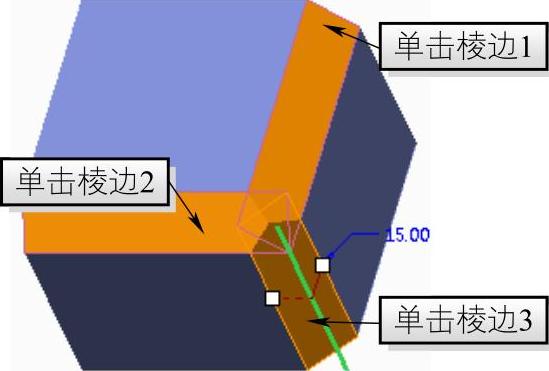

图6-48 选取三边

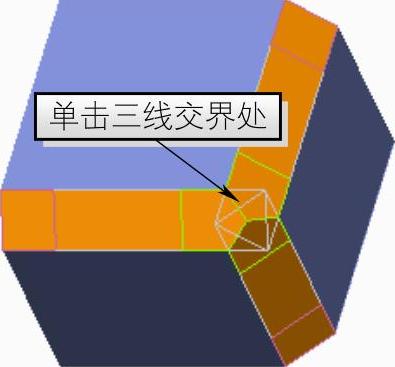

图6-49 选取三线交接处
3)单击控制板中的【应用】按钮,完成一般边倒角特征的创建。
注:【拐角倒角】在曲面中为灰色不可用状态,即只能在实体中使用。
