易错点剖析：参照对象的选择及倒圆角命令运用

2023-06-19 理论教育版权反馈

【摘要】：终止于参照倒圆角：参照对象可以是边、实体或者点。这个命令用途广泛，特别是在有三条以上的边相交时，正常倒圆角可能无法完成，或者半径超过一定值就会出错，运用该命令，可以完成比较复杂的倒圆角。本节将以点为例进行讲解。3）单击中的按钮，打开对话框，单击棱边并在栏中输入偏移比率为“0.30”，单击完成基准点PNT0的创建。值得注意的是随着圆锥系数的增大，圆角曲率半径逐渐减小，如图6-44和6-45所示，其曲率半径分别为0.2和0.8。

终止于参照倒圆角：参照对象可以是边、实体或者点。这个命令用途广泛，特别是在有三条以上的边相交时，正常倒圆角可能无法完成，或者半径超过一定值就会出错，运用该命令，可以完成比较复杂的倒圆角。本节将以点为例进行讲解。创建终止于参照点倒圆角的具体步骤如下：

1）单击【新建】按钮选择零件类型并输入名称为“6-1-7”，取消勾选【使用默认模板】选项，单击【确定】；在出现的新对话框中选用mmns_part_solid模板，单击【确定】。

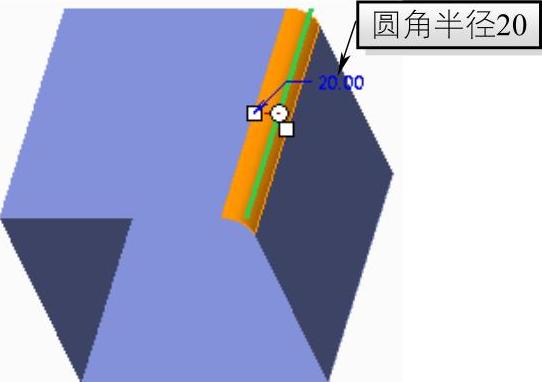

2）创建一长、宽、高均为200的封闭曲面；单击【倒圆角】按钮，输入圆角半径为20，单击如图6-40所示边线。

3）单击【基准组】中的【点】按钮，打开【基准点】对话框，单击棱边并在【偏移】栏中输入偏移比率为“0.30”，单击【确定】完成基准点PNT0的创建。

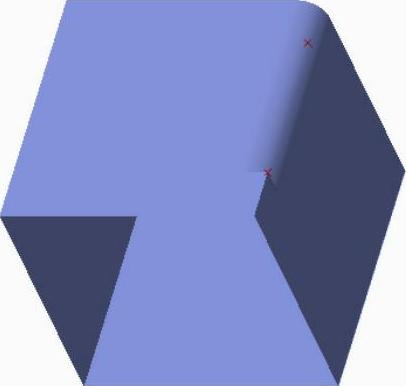

4）单击【切换至过渡模式】按钮，圆角轮廓线从一段变为如图6-41所示的三段。

5）单击边缘段并在其上右击，弹出如图6-42所示的快捷菜单，从中选择【终止于参考】选项，系统将弹出【终止于参考】控制板。

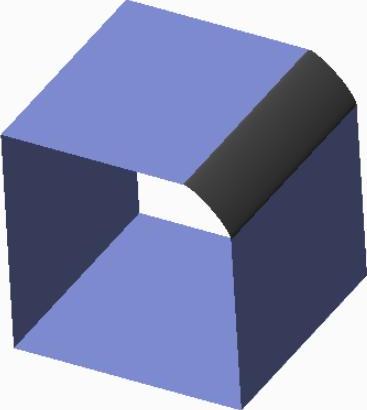

6）选择基准点PNT0作为终止点，单击【应用】按钮，完成终止于参考点倒圆角的创建，如图6-43所示。

垂直于骨架倒圆角：当两边的交角较小时，圆角半径稍微大一点就会出现自相交现象，从而使倒圆角失败，这时需采用垂直于骨架的形式来实现。运用该命令的前提是必须含有一条可作为骨架的曲线，即一条驱动曲线，所以垂直于骨架倒圆角适用于比较大的倒圆角。创建垂直于骨架倒圆角的具体做法与普通倒圆角相似，只是选择方式不同，即在垂直于骨架模式下不可以直接选择要倒圆角的边，必须选择两个面，这两个面的交线就是将要倒圆角的边。

圆锥倒圆角：即两面之间形成光滑过渡，但其截面形状可以是圆弧或椭圆弧；因其创建方法与一般倒圆角相同，故在此不再作进一步讲解。值得注意的是随着圆锥系数的增大，圆角曲率半径逐渐减小，如图6-44和6-45所示，其曲率半径分别为0.2和0.8。
