自动倒圆角特征的创建方法及注意事项

2023-06-19 理论教育版权反馈

【摘要】：自动倒圆角功能可以快速倒出一系列圆角，提高设计效率。创建自动倒圆角特征的具体步骤如下：打开源文件第6章│6-1-6.prt文件，实例如图6-36所示。图6-38 对话框图6-39 自动倒圆角注：在输入圆角半径时必须注意，要完全根据曲面尺寸定义，否则不能完全进行自动倒圆角。

使用自动倒圆角的条件为：①零件大部分地方或全部需要倒相同半径的圆角时，对不需要倒或倒不同半径圆角的边，可执行【排除】命令，选择不需要倒角的边，按Ctrl键可多选；②所画零件没有具体圆角时只要求棱边倒圆角。自动倒圆角功能可以快速倒出一系列圆角，提高设计效率。

执行【模型】选项卡【工程】组倒圆角中的【自动倒圆角】命令，打开如图6-33所示的【自动倒圆角】控制板。

打开如图6-34所示的【范围】选项卡，其中各选项具体含义如下：

➢【实体几何】：执行此选项可在模型的实体几何上创建自动倒圆角特征。在曲面设计时，若模型中无实体，则此选项处于灰色无法选中状态。

➢【面组】：可在模型的面组上创建自动倒圆角特征。

➢【凸边/凹边】：执行该命令，表示在所有凸边/凹边上创建自动倒圆角特征。

打开如图6-35所示的【排除】选项卡，其中各选项具体含义如下：

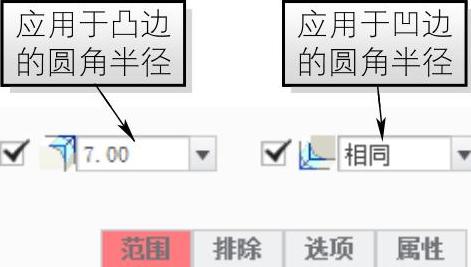

图6-33 【自动倒圆角】控制板

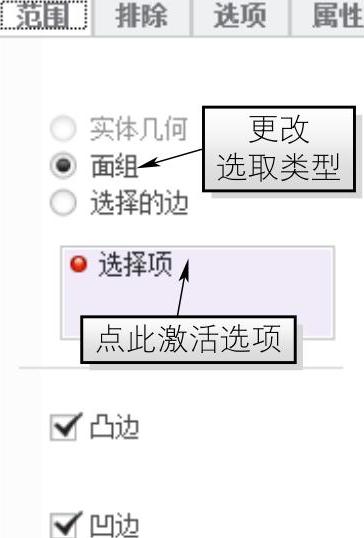

图6-34 【范围】选项卡

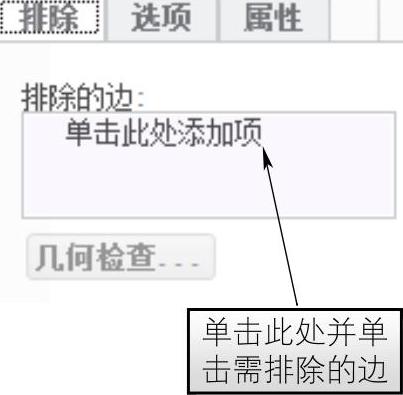

图6-35 【排除】选项卡

➢ 【排除的边】：收集栏可以选择不需要自动倒圆角的边，使其不进行自动倒圆角。

➢ 【几何检查】：系统会弹出【故障排除器】对话框显示无法创建倒圆角的原因。

创建自动倒圆角特征的具体步骤如下：

打开源文件第6章│6-1-6.prt文件，实例如图6-36所示。

1）单击【模型】选项卡【工程】组倒圆角中的【自动倒圆角】按钮，打开【自动倒圆角】控制板，输入圆角半径为“3.00”并单击字体，如图6-37所示。

图6-36 实例文件

图6-37 选中字体

2）单击控制板中的【应用】按钮，系统将弹出如图6-38所示的【自动倒圆角播放器】对话框，单击【显示每个成员】选项可观看圆角变化，完成如图6-39所示自动倒圆角的创建。

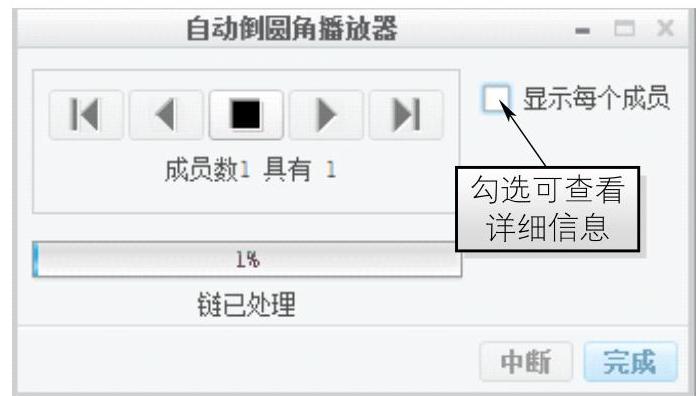

图6-38 【自动倒圆角播放器】对话框

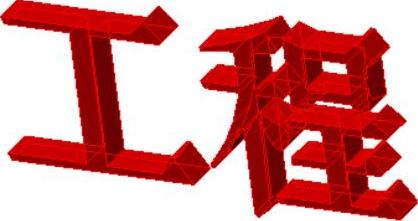

图6-39 自动倒圆角

注：在输入圆角半径时必须注意，要完全根据曲面尺寸定义，否则不能完全进行自动倒圆角。
