曲面端点过渡的四种形式

2023-06-19 理论教育版权反馈

【摘要】：曲面端点处的过渡形式有默认、相交、拐角球和曲面片。图6-24 三边圆角半径均为10图6-25 右边线圆角半径为20相交模式：该模式下三边倒圆角均是独立的，互不影响，交界处所形成的曲面没有光滑过渡，并且含有三边各自倒圆角所形成的棱边。

曲面端点处（三线或三面交叉点）的过渡形式有默认、相交、拐角球和曲面片。激活【过渡】选项的方法是：按住Ctrl键同时选择需要倒圆角的三条边，三边交界处形成交叉，然后单击【切换至过渡模式】按钮并单击三线交接处，【过渡】选项被激活。

默认模式：系统默认模式，三条棱边之间形成光滑过渡，但是有一定的局限性，即过渡曲面形状由三条棱边的圆角半径决定，不能人为单独调整，如图6-24所示为三边圆角半径均为10，如图6-25所示为右边线圆角半径为20，其余两条边线圆角半径为10。

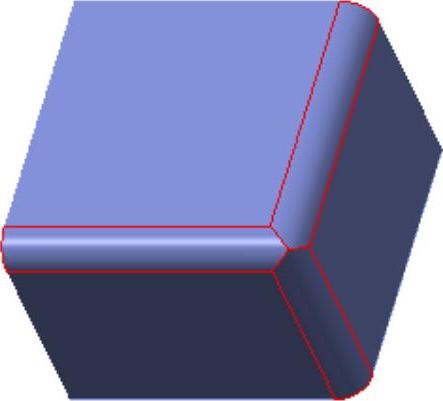

图6-24 三边圆角半径均为10

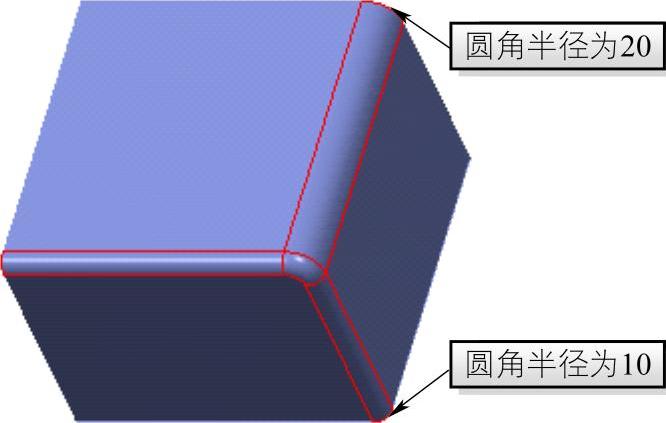

图6-25 右边线圆角半径为20

相交模式：该模式下三边倒圆角均是独立的，互不影响，交界处所形成的曲面没有光滑过渡，并且含有三边各自倒圆角所形成的棱边。相交模式是对交界处不做任何处理的模式。在此状态下形成的圆角形式如图6-26所示。

拐角球模式：该模式不同于以上两种模式，它可以详细设置其中的过渡选项，即对于拐角球可以设置其半径大小，另外当半径足够大时还能够设置其在每个边线上的长度，如图6-27所示，所形成的结果如图6-28所示。设置半径或者其在每个边上的长度可在图中直接双击修改，也可以在如图6-29所示的控制板中修改。

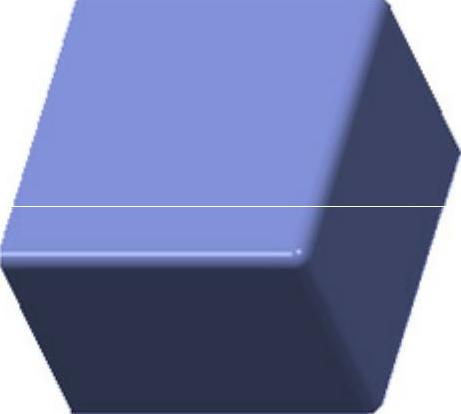

图6-26 相交模式

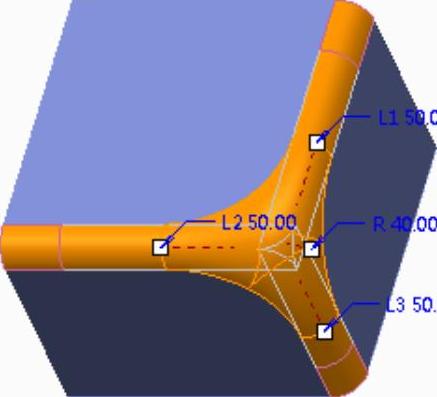

图6-27 输入球半径和长度

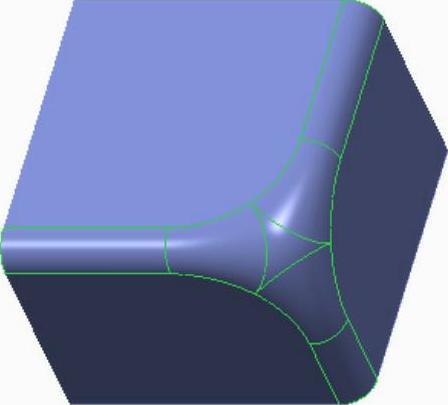

图6-28 拐角球模式

图6-29 输入球半径和长度面板

注：拐角球的最小半径为三边圆角半径中的最大值，且当球半径为最小半径时不能设置其在每个边上的长度。

曲面片模式：该模式介于默认模式和拐角球模式之间，即曲面片模式只能调节一方角度。当执行曲面片模式时，在控制板上增加如图6-30所示【可选曲面】栏，单击添加项目并选择放置圆角的曲面，单击如图6-31所示上表面并修改半径为“100.00”，形成如图6-32所示曲面。

图6-30 【可选曲面】栏

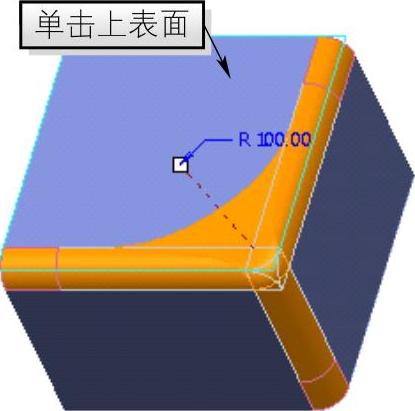

图6-31 单击上表面

图6-32 曲面片模式
