如何创建驱动线倒圆角？
【摘要】：驱动线倒圆角是由曲线驱动倒圆角，通过一根曲线来驱动倒圆角的形状。创建驱动线倒圆角的具体步骤如下：1）单击按钮输入名称为“6-1-4”，取消勾选选项，单击；在出现的新对话框中，选用mmns_part_solid模板，单击。图6-20 绘制曲线图6-21 选择倒圆角的边4）单击选项卡中的命令，选择上表面曲线作为驱动线，如图6-22所示，单击按钮，完成驱动线倒圆角的创建，如图6-23所示。图6-22 选择驱动线图6-23 驱动线倒圆角
驱动线倒圆角是由曲线驱动倒圆角，通过一根曲线来驱动倒圆角的形状。如果倒圆角的边并不是直线而是一段曲线，再用普通倒圆角的方法则不能达到要求的效果，并且有时需要倒到一定位置就停止，这时就需要选择通过曲线来实现。选择要倒圆角的边，然后选择【设置】选项卡中的【通过曲线】命令，此时系统会提示选取一条驱动曲线（也可以通过草绘来完成），曲线形状可以是曲线也可以是直线，选择好驱动曲线，单击
完成驱动线倒圆角。创建驱动线倒圆角的具体步骤如下：
1）单击【新建】按钮
输入名称为“6-1-4”，取消勾选【使用默认模板】选项，单击【确定】；在出现的新对话框中，选用mmns_part_solid模板，单击【确定】。
2）创建长为200，宽为100，拉伸为200的曲面，运用【草绘】工具在模型上表面绘制一条样条曲线，如图6-20所示。
3）单击【模型】选项卡【工程】组中的【倒圆角】按钮
，选择如图6-21所示的边对其进行倒圆角。

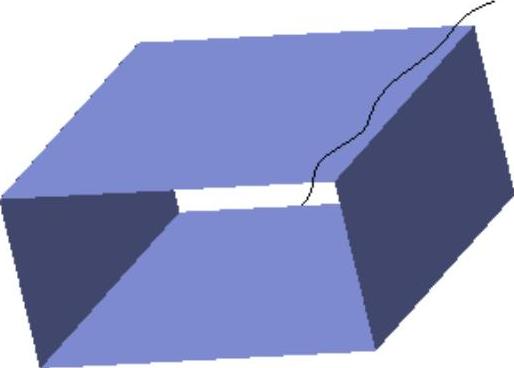

图6-20 绘制曲线

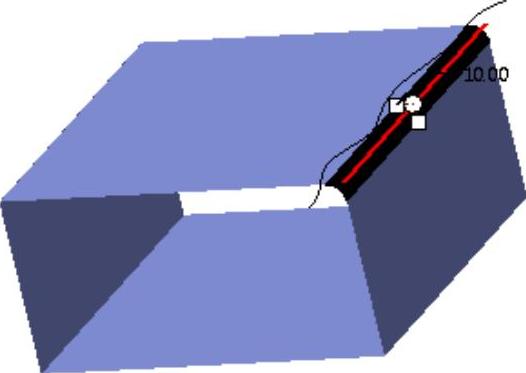

图6-21 选择倒圆角的边
4）单击【集】选项卡中的【通过曲线】命令，选择上表面曲线作为驱动线，如图6-22所示，单击【应用】按钮
，完成驱动线倒圆角的创建，如图6-23所示。

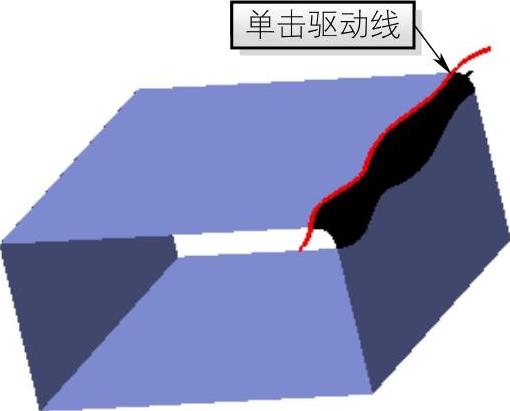

图6-22 选择驱动线

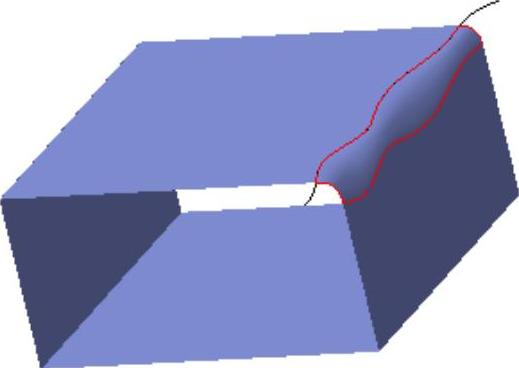

图6-23 驱动线倒圆角
